Замена тэна в стиральной машине electrolux своими руками

Меняем нагревательный элемент

В машинке Самсунг нагревательный элемент расположен впереди и для его извлечения, придется снять переднюю панель. Несмотря на то, что спереди машинки Samsung находится дозатор для моющих средств, панель управления и люк для загрузки белья, заменить ТЭН не так сложно, как может показаться на первый взгляд.

В таком расположении нагревателя есть и плюс – не придется разворачивать агрегат и отключать стиралку от водопроводных и канализационных коммуникаций. Соответственно, и грязи после такого ремонта будет меньше.

Передняя панель демонтируется следующим образом:

• Воду, оставшуюся в баке необходимо слить, для чего нужно вынуть сливной фильтр;
• Контейнер для стирального порошка необходимо вынуть, нажав на маленькую кнопку, расположенную внутри него;
• После удаления дозатора, откроется доступ к двум крепежам, которые нужно удалить;
• Вывинчивается винт, расположенный на панели управления;
• Не снимая, переднюю панель следует сдвинуть в сторону;
• При помощи тонкой отвертки нужно подцепить удерживающий уплотнительную манжету хомут, вывернув ее внутрь барабана;
• Открутить крепления, удерживающие небольшую панель, расположенную около фильтра для мусора. Панель также удобно поддеть отверткой для удобства демонтажа;
• За панелью обнаружатся четыре крепежа, которые следует открутить;
• Панель управления слегка приподнять и поставить ее на верхнюю стенку машины. На месте панели три шурупа – их следует выкрутить. Главное не порвать провода, идущие к панели;
• Снять фронтальную стенку, подняв ее вверх и, сняв с двух удерживающих ее крючков. При этом, не следует тянуть ее слишком сильно, чтобы не оторвались провода блокиратора люка;
• Панель управления теперь нужно опустить вниз, чтобы она не мешала ремонту и не слетела с крышки.

За снятой передней стенкой находится хвостовик ТЭНа, расположенного под баком. Прежде чем менять нагреватель, полезно убедиться в том, что старый элемент действительно сгорел. Для этой цели используется мультиметр, которым замеряется сопротивление на проблемном нагревателе.

Для того, чтобы снять неисправный нагреватель:

• При помощи ключа (торцевого) необходимо отвинтить центральную гайку. Она расположена на хвостовике, в середине контактов;
• От контактов следует отсоединить провода, запомнив их расположение;
• Неисправный нагреватель нужно раскачать, взявшись за контакты;
• Рукой или молотком, следует постучать по шпильке, на которой находится гайка, которую уже открутили, чтобы она продавилась внутрь;
• Плоской небольшой отверткой поддевается старый ТЭН, чтобы сдвинуть с места;
• Вытащить нагревательный элемент из удерживающих его пазов.

Важно: при смене неисправной детали, главное не применять слишком больших усилий, чтобы не отломить контакты. Тогда вытащить ТЭН будет намного сложней

Для установки нового ТЭНа:

• Проверить работоспособность нового нагревателя. Для этого используется мультиметр. Это исключит вероятность установки бракованной детали;
• Резиновую уплотнительную манжету необходимо смазать машинным маслом или специальной смазкой. Рекомендуется пользоваться смазкой WD-40;
• Новый ТЭН следует вставить на то место, на котором стоял прежний;
• Температурный датчик, если решено его не менять, устанавливается также на прежнее место;
• Провода, отключенные перед демонтажем старого нагревателя, необходимо подключить к новому элементу.

Водонагреватели с сухим теном ^

Сделать водонагреватель надежнее, безопаснее и проще в обслуживании помогает технология «сухого» тена. Спираль нагревателя в таком устройстве заключена в специальной колбе из металла. Таким образом полностью исключается контакт находящихся под напряжением деталей с водой.

Благодаря такому решению водонагреватель с «сухим» теном получил следующие преимущества:

1. Безопасность. Бойлер с обычным нагревателем в случае «пробоя» или замыкания мог ударить током при контакте кожи человека с водой.
2. Отсутствие необходимости в защите от электрохимической коррозии. Поскольку «сухой» тен не контактирует с водой, он не нуждается в защите магниевым анодом. Соответственно, исчезла необходимость периодически вскрывать водонагреватель и проверять состояние анода.

«Сухой» тен – дорогая технология и в бюджетных моделях она не применяется.

Как правило, приобретая водонагреватель с «сухим» теном, покупатель получает аппарат с «продвинутой» автоматикой и надежными компонентами, изготовленными из дорогих материалов.

Как проверить ТЭН мультиметром: самостоятельно

Также в нашей статье вы найдете подробные картинки и видео, которые подробно объяснят каждый процесс. Если вам будет интересно, тогда можете прочесть про то, как правильно слить воду с бойлера.

Как проверить ТЭН

Сначала необходимо рассмотреть, как выполняется прозвонка нагревательного элемента. Чтобы вам было понятно мы постарались углубиться в практические моменты. Проверить ТЭН можно по следующей схеме:

1. Перед проведением проверки, вам необходимо постараться рассчитать сопротивление. Для выполнения расчета можно использовать формулу R=U2/P. В этой формуле U будет означать напряжение в вашей статье. Показатель P – это номинальная мощность ТЭНа, которые можно найти в паспорте прибора.
2. Перед проведением проверки устройство обязательно необходимо отключить от питания. Только после этого можно приступать к выполнению проверки.
3. Теперь включите мультиметр в режиме проверки сопротивления.

Если вы не умеете использовать мультиметр, тогда не переживайте. На нашем сайте уже есть информация о том, как правильно использовать мультиметр. Если вы щупами дотронетесь до вывода, тогда можете столкнуться со следующими ситуациями:

1. Если значение на вашем экране будет примерно таким же, как и на картинке, тогда это означает что ТЭН работоспособный.
2. Если отображается «0», тогда это означает, что необходимо выполнить замену устройства.
3. Показатель «1» будет означать, что во время проверки произошел обрыв сети.

Также с помощью мультиметра, вам необходимо проверить ТЭН на пробой. Для подобной работы устройство необходимо перевести в режим зуммера. Одним щупов вам необходимо дотронуться до вывода, а вторым до нагревательного элемента. На фото ниже вы можете увидеть, как правильно проверить ТЭН на пробой.

Важно знать! Если зуммер запищит, тогда необходимо выполнять замену детали. При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В»

Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

При необходимости вы также можете выполнить проверку на сопротивление изоляции. Сделать это просто и для этого вам необходимо перевести устройство в диапазон «500 В». Нормальное сопротивление будет иметь показатель в 0.5 Мом. Подробную информацию о том, как проверить ТЭН мегаомметром и мультиметром можно увидеть на видео ниже:

Перед проведением проверки проведите визуальный осмотр. Для этого очистите устройство от накипи, а затем выполните прозвонку элемента. Если вы обнаружите визуальные повреждения, тогда следует выполнить замену устройства.

Проверить нагреватель на обрыв также можно с помощью контрольной лампы электрика. Если лампочка будет гореть, тогда обрыв отсутствует. Сделать подобную лампу можно из подручных материалов и у нас есть статья, как сделать контрольку своими руками. Это все способы проверки устройства.

В некоторых ситуациях вы также можете проверить устройство и без мультиметра. Ниже вы также можете найти видео, которые позволяют понять о том, как проверить ТЭН в стиральной машине, бойлере или посудомоечной машине.

Видеоуроки

Если бойлер не греет воду, тогда необходимо проверить ТЭН водонагревателя по следующей инструкции:

Если у вас появилась необходимость прозвонить ТЭН стиральной машины, тогда следует перейти к изучению инструкции ниже:

Чтобы вы могли проверить утюг мулььтиметром нужно разобрать корпус устройства и дотронуться до его выводов:

Если вы не знаете, как прозвонить чайник, тогда инструкцию можно увидеть ниже:

Как видите, выполнить проверку достаточно просто. Видео, которые мы предоставили вашему вниманию помогут все сделать правильно. Надеемся, что информация была полезной и информативной.

Демонтаж электрических контактов и ТЭНа

В большинстве случаев нагревательный элемент располагается под баком. Выглядит он (вернее его часть с контактами) как овальный блок с тремя контактами и гайкой посередине. Последняя — крепление ТЭНа через уплотнительную манжету.

Перед демонтажем нагревательного элемента снимите клеммы с контактов, запомнив, где какой стоял. Отсоедините и клемму провода заземления в центре, а также, отогнув клипсу в разъеме, колодку с проводами датчика температуры.

Теперь дело за центральной гайкой. Аккуратно открутите ее, не снимая до конца, и надавите внутрь. Это нужно для того, чтобы сжатая внутри резиновая манжета уменьшилась в профиле и обеспечила свободный выход нагревателя из установочного гнезда стирального бака. Чтобы продавить гайку со шпилькой внутрь возможно потребуется постукивание молоточком через какую-нибудь деревяшку, чтобы не испортить резьбу.

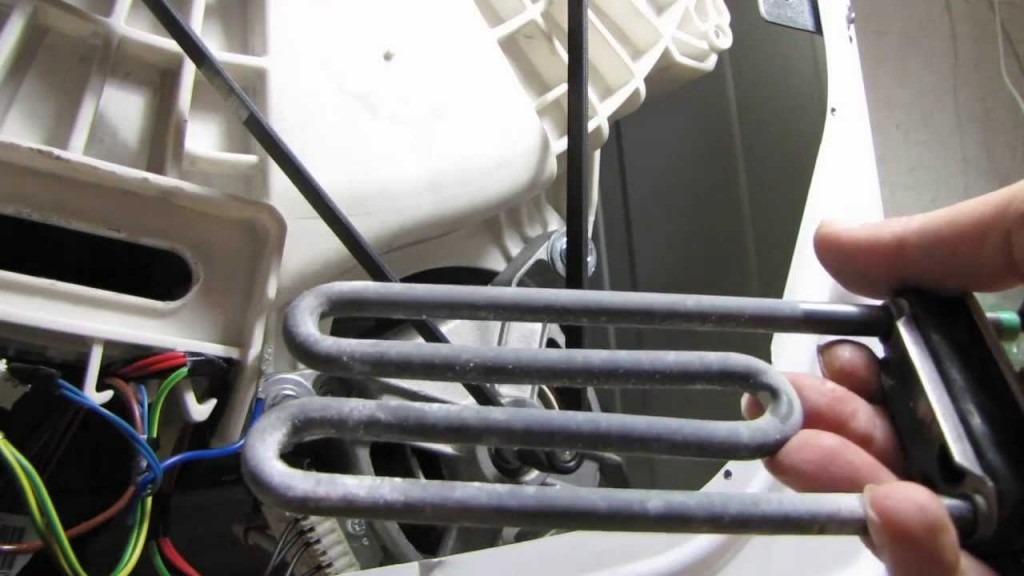

После того, как шпилька утопится внутрь, аккуратно извлеките нагреватель из гнезда бака. Т.к. края фланца ТЭНа острые, стоит заранее защитить пальцы перчатками. Усилия вытягивания могут быть довольно большими и возможно потребуется поддевать уплотнительную резинку отверткой. В этом следует проявить аккуратность и терпеливость, не прилагая чрезмерной силы и не повреждая инструментами бак и ТЭН.

После того, как наконец элемент полностью будет извлечен, наступает момент истины — ТЭН может быть в хорошем состоянии с чистой поверхностью, что говорит о качественных моющих средствах и не жесткой воде. Либо на нем будет налет накипи, от которого придется избавляться, положив рабочую часть трубки в тазик с антинакипином. После очистки поверхности трубок нагревателя протрите их насухо и очистите возможные загрязнения резинового уплотнения. Теперь он как новый и его вновь можно использовать.

Если вы уже догадывались, что нагреватель вышел из строя и уже купили запасной (как правило ТЭН подходит для разных моделей машинок и стоит от 600 до 800 рублей), просто замените его, установив на прежнее место.

Нагреватель (ТЭН) для стиральной машины Indesit, Ariston, Hotpoint 1700W, <190мм-195мм>, с отверстием под датчик

Для завершения ремонта и профилактики проделайте все операции в обратном порядке, затянув гайку уплотнителя, привинтив контакты и подсоединив клемму заземления. Установите крышку и привинтите ее винтами.

Если вы столкнулись с другими поломками стиральной машинки, этот практикум позволит вам починить и другие элементы. Например, вы без проблем сможете заменить изношенный ремень привода. Или, если машинка не запускается, наверняка причина в сточившихся угольках контактов ротора электродвигателя (два прямоугольных стержня на медных проводках с пружинками).

Вы легко определите это, если извлечете их из специального отсека на двигателе машинки и замерив размер стержней. Он не должен быть менее допустимого для данной модели агрегата.

• Как починить LED-лампочку самостоятельно: пошаговая инструкция
• Как починить наушники самостоятельно: пошаговое руководство
• Как починить смартфон и планшет своими руками: основные тонкости ремонта

Фото: компании-производители, Андрей Киреев

Профилактика нагревателя

Правильная замена тэна стиральной машины Indesit заключается и в ещё в том, что после ремонта необходима профилактика бака для удаления скопившихся там отложений. В баке могут присутствовать твёрдые отложения в виде накипи, а могут откладываться не расщеплённые жиры с одежды в виде слизи, образующей неприятный запах внутри машинки Индезит.

Большим удобством машин с вертикальной загрузкой является то, что в них можно через загрузочное отверстие контролировать наличие нежелательных отложений на внешней части барабана и вовремя провести чистку химическими способами.

Для предотвращения отложений в стиральных агрегатах рекомендуется:

1. В разрыв подачи используемой воды установить солевой фильтр-смягчитель воды и производить своевременную его замену;
2. Использовать качественные стиральные порошки и гели;
3. Производить периодически профилактику от накипи именно специальными средствами. Такие способы удаления как уксус, лимонная кислота удалят накопившиеся отложения накипи и жира, но неизвестно как своим химическим составом повлияют на качество резиновых деталей и уплотнений вашего агрегата;
4. Не злоупотреблять длительными стирками с большими температурами. Современные моющие средства позволяют эффективно бороться с загрязнениями при небольших температурах, тем самым и бережливо относятся к тканям, не подвергая их высоким термическим обработкам.

Источники

• https://yborka.online/tehnika/stiralnaya-mashinka/proizvoditeli/indezit/remont-in/pravila-zameny-tena
• https://mashmaster.ru/zamenit-ten-v-stiralnoj-mashine-indesit/
• https://sdelai-lestnicu.ru/remont/zamena-tena-v-stiralnoj-masine-kak-dostat-snat-i-pomenat-na-raznyh-modelah
• https://TexnoMag.ru/manual/zamena_i_proverka_tena_v_stiralnoy_mashiny
• https://cosmo-frost.ru/stiralnye-mashiny/remont-i-zamena/kak-zamenit-ten-v-stiralnoj-mashine-indezit/
• https://tehnika.expert/dlya-chistoty-i-poryadka/stiralnaya-mashina/indezit-kak-snyat-ten.html
• https://Tehno.expert/stiralnaya-mashina/zamena-tena-v-indezit.html
• https://WasherBest.com/kak-otremontirovat/zamena-tena-stiralnoj-mashiny-indezit-kak-samostoyatelno-snyat-i-podklyuchit-nagrevatel

Опубликовано: 08.02.2021

Тэн спереди

Как мы говорили раньше, зачастую во всех моделях тэн располагается за задней крышкой. Но если у вас прибор фирмы Bosh, LG или Samsung, за задней панелью вы найдете только приводной ремень, который крепится к мотору. Сам тэн расположен спереди, под барабаном. Итак, рассмотрим работу поэтапно.

Снимаем верхнюю панель

Для начала, вам нужно снять верхнюю крышку. Для этого открутите два винта, которые крепят крышку. Они находятся сзади. Они могут быть под крестовую отвертку, плоскую или торкс. Открутив их, потяните крышку назад и снимите ее. Затем выньте лоток для моющих средств. На его месте тоже будут 2 самореза, которые нужно открутить. С обратной стороны лицевой панели есть защелка, которую следует отодвинуть. Тогда она снимается.
Снимаем стальной обруч и резиновый уплотнитель Следующий этап – снять стальной обруч, который держит уплотнитель (резиновую манжету) на люке загрузки. Это кольцо стягивает обычная проволочная пружина. Вам нужно растянуть пружинку и снять обруч с уплотнителя. Теперь снимите резиновый уплотнитель. На передней панели, снизу или спереди должны быть саморезы, которые тоже нужно открутить. Осталось снять крышку. Она может крепиться дополнительно клипсами. Поэтому крышку необходимо немного вывести вперед и опустить вниз. Возле люка есть блокиратор двери. От него нужно отсоединить провода. Теперь можно убрать панель и перейди к самому тэну.
Контакты Он расположен внизу бака. Сразу на торце тэна вы увидите две клеммы питания, провод заземления и разъем термодатчика. Сначала снимите клеммы, заземление и извлеките термодатчик. Чтобы правильно все соединить после замены, расположение проводов можно запомнить или лучше сфотографировать. Остается только открутить крепление в виде гайки. Возьмите торцовый или рожковый ключ и отвинтите гайку, но не до конца. Вдавите болт вовнутрь, чтобы тэн можно было извлечь. Теперь движениями вверх-вниз расшатайте тэн и аккуратно вытащите его. Проведите профилактику бака. Все остатки порошка, накипи и остальной мусор нужно убрать. Теперь нужна замена тэна. Купите новый тэн, отталкиваясь от маркировки прежнего. Подсоедините к нему термодатчик и вставьте на нужное место. Если есть направляющие, в них нужно попасть и всунуть прибор

Зажмите крепежную гайку, подсоедините провода, их важно не перепутать. Последний этап – обратная сборка машинки. Посадочное место нагревательного элемента

Посадочное место нагревательного элемента

Вот и все. Тэн успешно заменен. Так как марка марке рознь, то крепежи могут находиться в разных местах, но порядок действий и принцип один для всех.

Проверьте тэн

Как заменить ТЭН на примере марки Бош

Необходимо отметить, что снять ТЭН со стиральной машины Самсунг можно следуя данной инструкции. Поскольку у многих стиральных машин Самсунг, нагревательный элемент расположен аналогичным образом.

Порядок работ будет следующим:

1. В первую очередь нужно обесточить стиральную машину;
2. Чтобы добраться до нагревательного элемента, требуется снять лицевую панель. Первым делом нужно снять верхнюю панель, для этого нужно выкрутить несколько шестигранных винтов. Для ускорения процесса можно воспользоваться электрической отверткой;
3. Следующим шагом будет снятие дозатора моющих средств. Сделать это можно путем нажатия на специальный замок-защелку;
4. Далее необходимо снять переднюю стенку. Для этого придется открутить несколько винтов, это позволит снять панель управления, которую можно убрать наверх, не отсоединяя проводов. Потом нужно убрать нижнюю панель. Затем нужно отсоединить манжету на люке, она закреплена с помощью пружинного хомута. Они различаются в зависимости от модификации, однако для всех моделей необходимо потянуть за него. После чего манжета сдвигается внутрь, а все винты, удерживающие переднюю стенку и блокирующие дверь, выкручиваются;
5. Тэн находится внизу бака. Нужно отсоединить все провода, с помощью которых подсоединен нагревательный элемент. Чтобы запомнить, каким образом они подключены, можно сделать фото на телефон, это поможет правильно подсоединить их обратно при сборке;
6. Гайку тэна необходимо открутить. Не следует выкручивать ее до конца, это позволит извлечь нагревательный элемент путем надавливания на прокладку;
7. Следующим шагом после извлечения тэна будет извлечение термостата. Его можно установить в новый тэн. Можно нанести несколько капель моющего средства для посуды на уплотнитель, это позволит упростить процесс установки детали;
8. Чтобы новый нагревательный элемент правильно встал на место, на него следует достаточно сильно нажать. Крепится он путем закручивания гайки. Если уплотнитель хорошо закреплен, можно приступать к соединению проводов;
9. Завершающим этапом будет установка всех деталей в обратном порядке.

Замена ТЭНа, расположенного в задней части барабана

У многих стиральных машин марок LG, Аристон, Индезит и Атлант нагревательный элемент можно заменить через заднюю панель. Рассмотрим, как можно снять ТЭН со стиральной машины Аристон.

В данном случае процесс снятия и установки нового ТЭНа гораздо проще. Нет необходимости снятия передней стенки и панели управления. Чтобы снять заднюю крышку нужно выкрутить несколько болтов.

Как и в вышеописанном случае лучше всего предварительно сфотографировать расположение проводов. После этого нужно отсоединить провода и ослабить гайку. Не нужно совсем ее раскручивать ее до конца, она должна оставаться на резьбе. Далее шпилька вдавливается для извлечения ТЭНа.

Перед тем, как окончательно собрать стиральную машину, следует проверить, все ли детали установлены герметично. Для этого можно залить в барабан воду, не запуская стирку. Если вода протекает, нужно затянуть гайку покрепче. И только после этого завершить сборку всех деталей.

При этом новый нагревательный элемент должен быть полным аналогом старого. А для упрощения процесса смены вышедшего из строя ТЭНа лучше всего снимать ремень привода.

Для установки лучше всего приобретать новый ТЭН, бывший в употреблении прослужит значительно меньше, и тогда снова потребуется его замена.

Если в вашей стиральной машине Самсунг сломался нагревательный элемент (ТЭН), то вы можете это определить по оставшемуся грязным белью. Машинка просто не сможет отстирать вещи в холодной воде.

Также вы можете эту поломку определить сами по ошибке HE или TE на модуле управления.

Данная ошибка может указывать на неисправность либо самого ТЭНа, либо датчика температуры воды (термистора). В таком случае будет остановлена программа стирки, поскольку вода не нагревается до нужной температуры.

Обеспечиваем доступ к нагревательному элементу стиральной машины

Прежде всего, потребуется определиться – с какой стороны вашей стиральной машины расположен ТЭН. Например, у Samsung, Bosch и Siemens он в передней части бака под лицевой панелью машины. А у Indesit и Ariston сзади под крышкой. Как определить какой тип машины у вас? Да совсем несложно.

У всех машин с задним расположением нагревательного элемента на тыльной её стороне находится съёмный люк, который держится на нескольких винтах. Достаточно открыть заднюю крышку стиральной машины и осмотреть нижнюю часть бака. Там неподалёку от двигателя сразу будет заметна внешняя сторона ТЭНа с гайкой посередине и проводами питания и заземления.

Если же нагревателя там нет или задняя стенка вашей машины глухая, искать ТЭН придётся под передней стенкой. А для этого эту стенку нам нужно демонтировать. Каким образом? Сейчас рассмотрим.

Разберём на примере машины Bosch. Для других брендов процесс совершенно аналогичен. Поехали!

Снимаем верхнюю крышку

Нужно открутить парочку саморезов сзади и вытянуть крышку назад к себе и немного вверх. Не переусердствуйте, можно выломать пластиковые фиксаторы, без них крышка обратно ровно не ляжет.

Где находится ТЭН в стиральной машине? Причины поломки

Расположение элемента может отличаться в зависимости от марки стиралки. Предположительно, в моделях «Аристон», «Ардо», Candy, Indesit, «Электролюкс», Zanussi деталь скрывается за задней панелью. А вот в СМА AEG, «Беко», Bosch, «Сименс», Samsung, «Вирпул» ТЭН чаще всего располагается за передней крышкой.

Не уверены, где искать деталь? Тогда осмотрите корпус СМА. Если задняя крышка сплошная, значит, нагреватель там. Если маленькая, стоит посмотреть за передней стенкой. Проблема в том, что демонтировать ее хлопотно. Поэтому проще заглянуть за заднюю крышку.

На срок эксплуатации ТЕНа влияют такие факторы:

• Жесткая вода.
• Перепады напряжения в сети.

Точно определить, нужна ли замена нагревательного элемента (ТЭНа), поможет тестер-мультиметр. Но есть и косвенные признаки, которые указывают на неполадку:

• Гранулы порошка плохо растворяются, на белье остаются следы моющего.
• Приложив ладонь к стеклу люка спустя 15–20 минут от старта программы с подогревом, вы почувствуете, что оно оказывается холодным.

Перед тем, как поменять деталь, подготовьте сменный элемент. Подбирается индивидуально для каждой модели СМ. Также пригодится торцевой ключ, отвертка и жидкое мыло.

Замена спирали ТЕНа своими руками

Выяснили, где находится элемент? Теперь приступайте к разборке корпуса. Перед началом работ отключите технику от сети, перекройте впускной вентиль. Желательно слить остатки воды, чтобы при наклоне машины она не попала на детали.

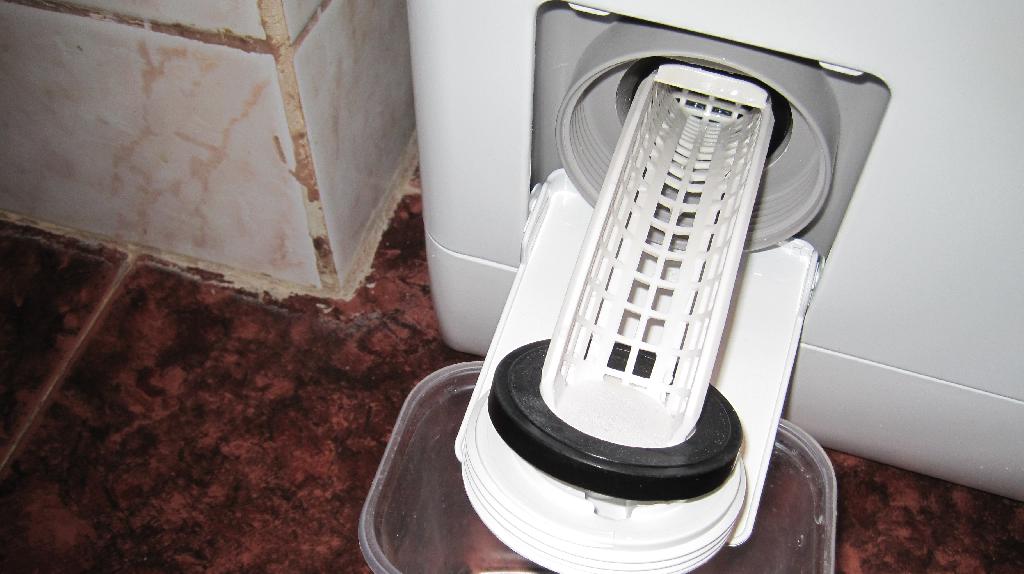

• Откройте нижний люк (панель).
• Подставьте емкость.
• Выкрутите фильтр.

Дождитесь слива воды.

Перед тем, как вынуть ТЭН из стиральной машины, демонтируйте панель.

• Выкрутите сзади крепежные винты, чтобы убрать верхнюю крышку.
• Открутите болты по периметру задней панели. Уберите ее в сторону.

Чтобы убрать внешнюю стенку:

• Достаньте лоток-дозатор из корпуса.
• Откройте загрузочную дверцу.
• Отогните манжеты люка.
• Подцепите хомут отверткой, снимите с места.

• Выкрутите винты по периметру.
• Подтяните стенку вверх и снимите.

Доступ открыт. Теперь переходим к тому, как снять и установить ТЭН в стиралке.

• Деталь находится под баком в посадочном отверстии округлой формы.
• Отключите питающие провода.
• Чтобы подтвердить поломку детали, возьмите мультиметр.
• Установите на тумблере режим измерения сопротивления.
• Приложите щупы к контактам.

• Исправный элемент покажет значения от 20 до 30 Ом.
• Изделие фиксируется в гнезде с помощью прижимной пластины. Как его вытащить? Для этого скрутите центральную гайку (не до конца). Протолкните болт внутрь. Слегка подденьте основание отверткой. Перед тем, как вытянуть и заменить ТЭН, проследите за состоянием уплотнителя. Желательно не повредить его при изъятии.

После окончания демонтажа осмотрите посадочное отверстие. Удалите грязь и мусор.

Как вставить ТЭН на место:

• Накрутите гайку на болт нагревателя.
• Вставьте его в отверстие.

После фиксации нагревателя прижимной гайкой к нему подключается проводка. Подключение ТЭНа проводится в обратном порядке. Как только работы будут окончены, запустите тестовую стирку не менее чем в 50 градусов. Убедитесь, что вода нагревается и нет протечек уплотнителя.

Проведение работ показано на видео:

Это ремонт средней сложности, поэтому вы справитесь самостоятельно. Придерживайтесь последовательности замены, соблюдайте технику безопасности.

Как правильно снять ТЭН со стиральной машины

ТЭН – деталь стиральной машины, греющая воду для стирки. Обычно он расположен снизу бака, и его ключевая «особенность» – преждевременный и частый выход из строя.

Ни одна качественная стиралка, даже Бош или Дженерал Электрик, не защищена от перегорания нагревателя. Чтобы заменить испорченный элемент, стоит знать, как снять ТЭН со стиральной машины. Мы подробно расскажем об этом в наших инструкциях.

Причины поломки нагревателя

Если вы точно уверены в том, что вода при стирке не греется (вещи не отстирываются, на высокотемпературном режиме люк холодный), значит, в сбое виноват именно ТЭН. Хотя не исключена и поломка термодатчика.

Перед тем, как затеивать ремонт и снимать нагреватель и терморегулятор (который обычно встроен в ТЭН), стоит наверняка убедиться в его поломке. Причинами сбоя могут быть такие факторы:

• Длительный срок эксплуатации, частое пользование высокотемпературными режимами.
• Образование накипи на элементе из-за жесткой воды, что ведет к перегоранию детали.
• Поломка датчика температуры приводит к тому, что ТЭН не греет (в этом случае достаточно сменить датчик).
• Поломка программатора или электронной платы, блокирующих нагрев.

Как видите, заводской брак и нарушение условий эксплуатации – редкие причины выхода из строя элемента. Больше он зависит от качества воды, которая используется при стирке.

Если вы хотите обезопасить себя от подобных проблем в будущем, пользуйтесь специальными средствами, блокирующими оседание налета на трубчатом элементе.

Как достать ТЭН из стиральных машин разных марок

Чтобы вытащить ТЭН из стиралки, в первую очередь нужно разобраться, с какой стороны он расположен в вашей марке СМА. Наиболее распространенное положение – сзади стиральной машины, характерно для таких брендов, как LG, Индезит и Аристон, Ardo, Занусси, Канди и Атлант.

Если же вы обладатель стиралки такой марки, как Бош, Самсунг или Сименс, то вынуть ТЭН можно только спереди. Рассмотрим порядок действия для обоих случаев.

Действуйте так:

• Обесточьте машинку, слейте остатки воды, воспользовавшись дренажным фильтром.
• Открутите болты, фиксирующие заднюю панель корпуса СМА.
• Под барабаном вы увидите хвостовик нагревательной трубки.
• Запомните или сфотографируйте контакты, чтобы не перепутать полярность при установке новой детали.
• Отключите проводку.
• Найдите фиксирующий болт и выверните его (находится в центре хвостовика).
• Немного продавите крепеж внутрь, возьмитесь за ТЭН и потяните на себя. Если деталь не достается, тонкой отверткой подцепите уплотнитель.

• Прочистите отверстие, в котором была деталь, от мусора и остатков накипи.
• Установите новый ТЭН, не забыв подключить к нему датчик.
• Затяните крепления.
• Подсоедините контакты, соблюдая полярность.
• Чтобы убедить в том, что новый элемент исправен и все его соединения герметичны, протестируйте машинку, запустив поочередно стирку на разных температурных режимах.
• Установите на место заднюю крышку, работа окончена.

Если нужно достать ТЭН спереди

Работа идет следующим образом:

• Обесточьте машину-автомат.
• Отвинтите крепления верхней крышки, расположенные сзади СМ, и снимите переднюю крышку, потянув ее к себе и вверх.
• Достаньте кюветку для стиральных средств. За ней спрятаны саморезы, фиксирующие панель управления, которую также нужно снять.
• Снимите фальш-панель, скрывающую мусорный фильтр. Обычно панель удерживается обычными пластиковыми защелками.
• Используя тонкую отвертку, подцепите хомут уплотнителя на дверце машинки и, сняв крепление, заверните манжету в барабан.
• Чтобы случайно не оборвать провода блокиратора дверцы, отключите проводку или полностью демонтируйте УБЛ.
• Открутите болты, удерживающие фронтальную стенку, и, сдвинув ее немного вперед, снимите.

• Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
• Открутите гайку и вдавите болт внутрь.
• Достаньте ТЭН из паза.

Удалите из бака мусор и накипь, прежде чем установить новую деталь.

• Установка элемента и сборка СМА производится в обратном порядке.
• Не поленитесь протестировать машину, чтобы убедиться в успехе ремонтной операции.

Теперь вы знаете, как извлечь деталь, чтобы установить новые запчасти. А если вы не уверены в неисправности деталей, загляните в статью «Как проверить ТЭН стиральной машины».

Эти видео придут на помощь владельцам машинок любых марок:

Вам помогла статья?

Да Нет
