Датчик уровня воды в стиральной машине

Настройка датчика уровня воды

Настройку датчика уровня воды стиральной машинки можно выполнить посредством двух регулирующих винтов. Периферийный винт определяет время отключения контактов, центральный – время соединения. Прибор может быть оснащен не одной, а двумя или тремя группами контактов – это определяется особенностями рабочих режимов конкретной модели.

Пример машинки с одним датчиком с большим числом групп – машины современных моделей . В их прессостаты вмонтированы три контактные группы – одна ответственна за обычный режим, другая – за экономный, третья показывает состояние перелива бака.

Также бывает, что корпус одной стиралки оснащен несколькими такими устройствами. Разные программы стирки применяют неодинаковое заполнение стиральной машины водой. В частности, бережная стирка использует половинную заполненность бака.

Максимально точную настройку прибора реализовать в домашних условиях проблематично. Это делают на заводе при производстве приборов.

Винты, регулирующие процесс, закрепляются лаковым составом или краской. Сдвигать или переставлять винтики не стоит – в этом случае в продуманной программе, реализуемой агрегатом, возникнут сбои.

Домашняя настройка прессостата – процедура, весьма требовательная к компетентности мастера. Осуществлять ее самостоятельно рекомендуется только при знании требуемого конкретной модели объема жидкости на всех ступенях реализуемых данной техникой программ стирки и умении отрегулировать работу контактных групп сообразно этим данным.

Проверяем и регулируем датчик

Прежде чем своими руками разбирать корпус стиральной машины, посмотрите, находится ли автомат на гарантии. Если срок бесплатного сервиса еще не истек, лучше пригласить для диагностики специалиста. При самовольном ремонте о гарантийном обслуживании можно будет забыть.

Если гарантия на прибор давно закончилась, можно приступить к самостоятельной диагностике. Действовать следует так:

выдерните шнур питания машинки из сети;
перекройте запорный вентиль, отвечающий за подачу воды;
открутите пару саморезов, удерживающих верхнюю панель машинки;
снимите «крышку» корпуса стиралки;
отыщите прессостат;
выкрутите винт, фиксирующий реле в корпусе, уберите разъем;
ослабьте хомут и извлеките прессостат из машинки.

Прежде чем менять или регулировать устройство, следует проверить его на исправность. Для этого придется подготовить короткую резиновую трубочку, такую же, как на прессостате. Вытащив датчик уровня воды, подсоедините к нему подготовленную трубку. Далее подуйте в нее – если прессостат рабочий, должны послышаться два-три характерных щелчка. Тишина будет указывать на то, что контакты не срабатывают, следовательно, реле неисправно.

Далее осмотрите прессостат, убедитесь, что на нем отсутствуют повреждения. Также проверьте шланг на засор – если он забит, продуйте его или промойте под струей теплой воды.

Аппаратное тестирование прессостата считается более точным. Чтобы выполнить диагностику, переведите мультиметр в режим омметра и приложите щупы прибора к контактам реле. Обязательно создать давление в трубке, чтобы контакты сработали. Если цифры на экране тестера при срабатывании контактов не меняются, придется заменить прессостат. Когда все исправно, можно не приобретать новый датчик, а просто отрегулировать имеющийся.

Настраивается прессостат вручную. Регулировка поможет, если воды в машинку при стирке набирается слишком мало. Объем жидкости можно сделать меньшим или большим – для этого необходимо выставить силу реагирования реле. До того как приступать к процедуре, обязательно нужно обесточить оборудование.

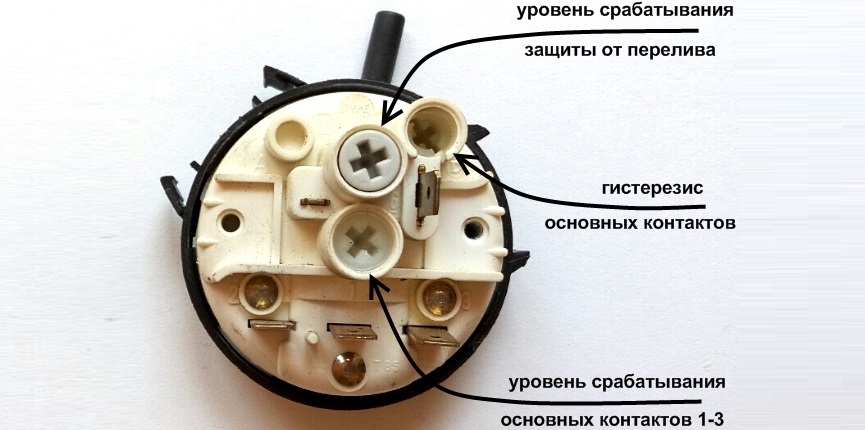

Снимите верхнюю крышку машинки, отыщите прессостат и сбросьте разъем. У датчика уровня предусмотрено 3 регулировочных болта, один из них придется подкручивать в процессе. Винт, с помощью которого выполняется настройка, обычно находится в центральной части.

Подкручивать винт можно с помощью крестовой отвертки или «звездочки»

Процедура выполняется поэтапно – важно оценивать промежуточные итоги настройки датчика. Так, необходимо провернуть болт на пол-оборота, после собрать автомат и запустить тестовый цикл с пустым барабаном

Когда результаты не устраивают – нужно еще повернуть винт.

Настраивать прессостат необходимо, обладая хотя бы минимальными базовыми теоретическими знаниями. Если вы не имеете совсем никакого представления, как устроен датчик уровня, работу лучше доверить мастеру. Специалист правильно отрегулирует реле.

Поделитесь своим мнением — оставьте комментарий

Признаки неисправности датчика

При поломке машинки, оборудованной дисплеем, генерируется код ошибки и высвечивается на экране. Неисправности прессостата соответствует определенная кодовая комбинация, по которой выявляется данная проблема. Если техника не оборудована дисплеем, определить неисправность датчика уровня воды в баке можно по следующим признакам.

Повторение цикла. Неисправный датчик не способен правильно распознавать уровень жидкости в баке. Поэтому в режиме стирки или полоскания происходит зацикливание подачи и слива воды в бак. Такая неисправность устраняется заменой вышедшего из строя прессостата.
Низкое качество стирки. Плохо отстирываются вещи при недостаточном заборе воды в бак. Виновата в такой проблеме неверная регулировка датчика на низкое давление. Исправление ситуации достигается поджатием пружины за счет подкручивания регулировочного винта.
Остатки воды в барабане. При сливе часть воды остается в баке и попадает через отверстия в барабан. Отжимание белья не приносит ожидаемых результатов из-за присутствующей жидкости. Программа отжима не отрабатывает из-за неисправности прессостата. Требуется замена датчика.
Остатки воды в барабане могут говорить о неправильной работе прессостата
Запах гари. При запуске программы стирки осуществляется забор воды с захватом порции стирального порошка, включается ТЭН, нагревающий жидкость в баке. Когда прессостат неисправен, вода может быть не набрана в бак, и тогда при включенном ТЭНе появляется запах гари и дым. Неисправность датчика может повлечь полный выход из строя нагревательного элемента.
Вода подается в бак в слишком большом объеме. Регулярный забор воды выше нормы — серьезная нагрузка на двигатель. Ситуация должна насторожить пользователя, поскольку неисправность датчика уровня воды рано или поздно может стать причиной выхода из стоя двигателя стиральной машины.

Как проверить прессостат стиральной машины

Если у вас появились подозрения, что в вашей стиральной машине неисправен именно датчик уровня воды, то не стоит его сразу выбрасывать и покупать новый. Сначала нужно точно убедиться, что причина именно в нем. Для этого давайте его проверим.

Чтобы проверить прессостат стиральной машины, для начала, нужно добраться до него. Расположен он, обычно, на боковой стенке стиралки ближе к верху. Поэтому снимаем верхнюю крышку – для этого открутите два болта сзади, которые крепят ее, после чего сдвиньте ее от себя и снимите.
Лучше всего открутить прессостат. Крепится он, обычно, с помощью одного-двух болтов, которые необходимо отвинтить.

Далее отсоединяем от датчика уровня воды шлангочку и контакты. Шланга держится с помощью хомута, поэтому вам придется его либо открутить, либо плоскогубцами раздвинуть. Чтобы отсоединить провода просто выдерните фишку.

Первым делом необходимо осмотреть сам датчик на наличие повреждений, а также трубку, которая подходила к нему. Трубка не должна быть забита или повреждена. Если в ней засор, то прочистите ее; если она повреждена, то ее необходимо заменить. Посмотрите на контакты датчика: если они грязные, то зачистите их.Теперь переходим непосредственно к самой проверке прессостата. Для этого нам понадобится небольшой шланг, такого же диаметра, как и тот, который мы сняли с датчика. Длинна нужна небольшая — 10 см должно хватить.

Дальше одеваем один конец шлангочки на входной штуцер датчика уровня, а во второй дуем; сам же прессостат прикладываем к уху и слушаем — должны раздаваться щелчки. Т. е. приложили — тишина, дальше дунули должен раздаться щелчок. Щелчков может быть несколько, они будут зависеть от того, как вы сильно дуете в трубку. Если щелчки есть, то с самим датчиком все в порядке, он рабочий.

Тоже самое можно проделать с мультиметром — просто не слушать, а замерять проводимость, которая должна изменяться с повышением давления воздуха. Посмотрите на видео, как это делают профессионалы.

Как самостоятельно проверить прессостат: 5 этапов

Прежде чем заменить этот элемент стиралки, нужно удостовериться, что сбои функционирования происходят из-за водяного датчика. Иногда на него списывают трудности, за которые в действительности ответственен другой механизм. Для проверки нужно извлечь прессостат из агрегата и протестировать его функционирование.

Порядок действий, как проверить датчик уровня воды в стиральной машине:

Выкрутить два болта позади техники и с давлением отделить крышку, расположенную сверху. В обозревающемся пространстве датчик будет размещаться на боковой стене. Надо произвести отделение шланга и разъема с проводами.
Выкрутить винты, которыми крепится прессостат, и произвести демонтаж блока.
Вычистить трубку, если обнаружились загрязнения. Осмотреть поверхность проверяемого элемента. Если обнаружились признаки окисления на разъемах или другие признаки повреждения элемента, его придется заменить на новый. Грязь и коррозионные изменения надо зачистить.
К штуцеру прикрепить шланг. Блок приставить к уху, шланг ко рту и дунуть в него. Если контакт прибора срабатывает правильно, будет слышен щелкающий звук.
Проверить надежность контактов, подключив прибор к омметру. Замыкание и размыкание влекут за собой изменения показаний устройства.

Обязательно почитайте:

Класс отжима в стиральных машинах – какой лучше, что значить класс стирки

Данный вид датчика считается достаточно надежным, так как его работа основана на механическом движении мембраны под действием давления воздуха. Тем не менее, нельзя исключать и вероятность его поломки. Если таковая случится, то последствия могут быть весьма серьезные, вплоть до перегорания нагревательного ТЭНа. А это уже повлечет за собой солидные денежные расходы.

1. Обесточьте стиральную машину, вынув ее вилку из розетки. Дальнейшие действия проводите только после выполнения этого пункта.

2. Нужно добраться до самого датчика уровня. Поскольку реле находится в верхней части корпуса машинки, нужно полностью снять ее верхнюю крышку. Для этого откручиваются болты, удерживающие крышку на корпусе. Крышка сдвигается и снимается.

3. Обнаружив датчик, следует выкрутить удерживающие его болты, а затем снять сам датчик.

4. От корпуса датчика отсоединяются трубка и все провода. Трубка крепится хомутом, который откручивается. Если электрические провода держатся на фишке, то для их отсоединения достаточно просто эту фишку выдернуть из гнезда.

5. Трубка проверяется на наличие в ней засора. Если засор имеется, то трубка промывается до его устранения.

6. Проводится визуальный осмотр датчика. Если обнаружены какие-то поломанные элементы, то датчик подлежит замене. Также проверяется чистота контактов.

7. Производится проверка прессостата стиральной машины. Для этого необходимо взять отрезок трубки, диаметр которой соответствует диаметру снятого шланга. Можно использовать и снятый шланг, если он внутри не загрязнен. Один конец трубки нужно соединить с датчиком, а во второй ее конец подуть. Причем, не стоит дуть сильно, во избежание повреждения мембраны.

Стоимость датчика давления невелика, поэтому при подозрениях на его неисправность, рекомендуется приобрести замену, и установить на машинку.

Принцип работы и выбор реле для стиральной машины

Прессостат выполнен в виде круглой таблетки. Располагается он под верхней крышкой стиралки. От корпуса детали отходит трубка в бак. Чем больше воды забирается машинкой, тем выше поднимается давление в трубке. В результате замыкается один из контактов и модуль отдает сигнал на отключение впускного клапана.

Правильно подобрать датчик можно по серийному номеру или модели СМА. Числа серии указаны на самом прессостате, поэтому вам проще его демонтировать и отправиться в магазин. Там покажите деталь консультанту, и он предложит подходящую замену.

Признаками поломки датчика давления служат сбои в системе залива и слива воды:

Жидкость набирается до тех пор, пока не случится перелив или протечка.
Отработанная жидкость не уходит из бака.
Цикл стирки проводится нормально, но в полоскание не переходит.
На дисплее выводится код неисправности.
Цикл начинается, хотя вода не достигла определенного уровня.

Все эти «причуды» связаны с некорректной работой прессостата. Чтобы провести дополнительную диагностику и замену, элемент нужно демонтировать.

Как заменить реле?

Все что нужно — это отвертка и короткая трубка. Отключите машинку от сети, вытащив вилку из розетки. Перекройте впускной вентиль подачи воды. Выкрутите винты крепления верхней крышки. Сдвиньте панель назад и снимите с корпуса.

У боковой стенки вы увидите датчик давления. Как снять деталь:

В одних моделях СМ прессостат крепится на болтах. В других — на защелках. В первом случае выкрутите крепежный винт. Во втором — проверните деталь по часовой стрелке, чтобы отжать защелки.
Отсоедините фишки проводки.

Отключите шланг. Проверьте его на засор. Часто он забивается мусором, который поступает из магистрали. Поэтому реле может давать некорректные показания.

Прежде чем провести замену датчика уровня, проведите диагностику. Подключите на место трубки давления шланг такого же диаметра. Легонько подуйте в него. При замыкании контактов должны послышаться щелчки. Если ничего не слышно, значит, контакты не срабатывают и деталь сломана.

Еще один способ проверки на исправность — мультиметром. Установите его тумблер в режим измерения сопротивления. Подключите щупы к контактам реле. Подуйте в трубку и проследите за показаниями на экране. Если ничего не изменилось — датчик неисправен.

Подготовьте новый прессостат. Установите его на место, закрепите крепежные болты. Подключите провода. Наденьте на место шланг, закрепите его хомутом.

Не возвращая на место крышку, запустите стирку на коротком цикле. Вода нормально забирается и сливается? Значит, ремонт СМ проведен правильно.

В процессе эксплуатации рекомендуется прочищать впускной шланг и фильтр от мусора и ржавчины. Устанавливайте очистные фильтры, чтобы мелкий сор из водопровода не забивал трубки, шланги и другие детали техники. На видео показаны этапы проведения работ:

https://youtube.com/watch?v=T4WqANQOZ9s

Плохо 1

Интересно

Супер

Как проверить прессостат на наличие неполадок?

Иногда возникает неприятная ситуация, когда прессостат начинает «глючить». В таком случае неправильно будет функционировать в целом вся система – машина перестанет выполнять заданные команды, начнутся сбои.

Причина неправильной работы стиральной машины может выясниться только в ходе её разбора и осмотра всех важных деталей, в том числе и датчика, и прессостата. Разбор машины требует времени, поэтому первым делом стоит выяснить, где именно находится прессостат в вашей модели стиральной машины.

Маленькая деталь может спровоцировать серьезные проблемы

В первую очередь нужно аккуратно снять верхнюю панель стиралки. Для этого достаточно выкрутить болты и немного подвинуть панель в направлении, которое будет противоположным от вас. В большей части современных стиральных машин, прессостат располагается в верхней части возле боковой стенки.
Опытные механики говорят, что достаточным будет аккуратно отсоединить датчик уровня воды. Зафиксирован он в большинстве случаев с помощью парочки шурупов, которые можно открутить всего за несколько минут.
дальше нужно максимально аккуратно отсоединить от прессостата подключенные контакты и трубку. Стоит отметить, что шланг закрепляется путем применения специальных хомутов. В этой ситуации есть два варианта. Или же разобрать их, что будет достаточно долго и проблематично. Или их можно просто вырезать и установить новые.

После того, как прессостат будет демонтирован, осмотрите его со всех сторон, обращая внимание на все, даже незначительные повреждения. На корпусе не должно быть совершенно никаких повреждений или даже незначительных образований

Также стоит проверить трубку и то, в каком состоянии находится материал для изоляции проводки. Если есть необходимость, то нужно прочистить все возможные засоры и убрать повреждения. Советуем обратить внимание на контакты датчика уровня воды. Их необходимо тщательно очистить.

Местоположение контактов

Теперь можно проверить непосредственно сам прессостат. Для этого нужно воспользоваться шлангом, длина которого будет составлять примерно десять сантиметров. Диаметр шланга должен быть точно таким же, как и у ранее снятого. Подсоедините трубку ко входному штуцеру датчика уровня воды и со всей силы подуйте в него. Датчик должен в этот момент создавать щелчки. Их количество будет разным, в зависимости о того, с какой силой вы подули в шланг.

Если во время этой процедуры прессостат не издает совершенно никаких звуков, то это может значить только одно. Он не работает и деталь необходимо заменить.

Для того, чтобы наверняка понять, что датчик уровня воды не пригоден для дальнейшего использования, необходимо воспользоваться мультимером. С помощью этого устройства замеряются показатели сопротивления. Если во время вдувания в шланг воздуха уровень сопротивления совсем не увеличивается, то стоит приобрести и установить новый прессостат.

Своевременная проверка датчика – залог нормальной работы стиралки

Данный прибор, даже если учитывать размер, выполняет очень важную роль в работе всей стиральной машинки. Если датчик перестал функционировать, то вы не сможете запустить даже самый простой режим стирки. В некоторых случаях неподладки такого рода способны спровоцировать более серьезные проблемы с техникой.

Заменить датчик уровня воды хлопотно, но сам процесс не очень сложный. Стоит внимательно следить за состоянием стиральной машинки и тогда такая поломка будет исправлена вовремя, при этом никакая из важных запчастей не пострадает.
