ELM327 USB сканер для компьютерной диагностики
ELM327 2.1 адаптер -сканер для компьютерной диагностики авто ELM327 ( в настоящий момент версия v2.1) — новейшая разработка OBDII сканера используемая для диагностики автомобилей при помощи персонального компьютера. Поддерживает все известные протоколы ODB2 и совместим с множеством диагностических программ. Интерфейс связи с персональным компьютером — usb.
elm327 поддерживает все протоколы can применяемые в автомобилях.
- SAE J1850 PWM (41.6 kbaud)
- SAE J1850 VPW (10.4 kbaud)
- ISO 9141-2 (5 baud init, 10.4 kbaud)
- ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
- ISO 14230-4 KWP (fast init, 10.4 kbaud)
- ISO 15765-4 CAN (11 bit ID, 500 kbaud)
- ISO 15765-4 CAN (29 bit ID, 500 kbaud)
- ISO 15765-4 CAN (11 bit ID, 250 kbaud)
- ISO 15765-4 CAN (29 bit ID, 250 kbaud)
- SAE J1939
Описание сканера elm 327
Сканеры OBD-2, построенные на базе микроконтроллера ELM327 хорошо известны зарубежным пользователям и завоевали свою прекрасную репутацию благодаря надежности и универсальности. Благодаря именно этим качествам многие разработчики диагностического программного обеспечения выпускают свои программы для сканеров этого типа. В Интернете размещено множество программ, обладающих различными функциональными возможностями, интерфейсами и языковой поддержкой. Среди них есть как коммерческие продукты, так и бесплатные версии. Программное обеспечение OBD-II для ELM327 в большинстве своем бесплатное, оно позволяет при помощи этого адаптера диагностировать автомобили поддерживающие один или множество из диагностический протоколов ODBII . Программное обеспечение для этого адаптера поддерживает следующие платформы:
- DOS
- Windows
- MacOS
- Linux
- PalmOS
- PocketPC
Не будет преувеличением сказать, что среди свех OBD-II сканеров ELM327 является лидером по части установки соединения с ЭБУ автомобиля. Там, где другие сканеры отказываются работать, ELM327 прекрасно выполняет свою задачу.
Scantool.net GM Mode 22 Scan Tool by Terry OBD Gauge for PalmOS and Pocket PC by Dana Peters OBD Logger by Jonathan Senkerik OBD-II ScanMaster by Wladimir Gurskij (ScanMaster 3.52 — local copy) obd2crazy.com OBD2 Scantool by Ivan Andrewjeski OBDII for ELM322 by David Huffman pyOBD by Donour Sizemore for MacOSX and Linux RDDTC by Pete Calinski Real Scan by Brent Harris ScanTest for Pocket PC by Ivan Ganev aka a-ser wOBD by WDT
Диагностические возможности прибора непосредственно зависят от используемого программного обеспечения. В большинстве случаев это диагностика двигателя и трансмиссии автомобиля, однако есть коммерческие программы, поддерживающие дополнительные протоколы автопроизводителей и позволяющие работать с другими блоками автомобилей.
Основные возможности
Чтение кодов неисправностей (DTC): Отображение всех кодов неисправностей и их описание. Экспорт данных и распечатка. Стирание кодов неисправностей (DTC): Arrange, add, delete codes to your specifications. Вывод текущих параметров в метрической и США системах измерений Запись данных и вывод графиков Счетчик времени разгона: от 0 до 100 км/ч
ELM327 — микроконтроллер, и для снижения себестоимости производства сканера, некоторыми производителями диагностического оборудования (преимущественно китайские) выпускают процессоры ELM327 с копией программного обеспечения оригинального elm327 процессора. Такая экономия не сказывается на качестве соединения и надежности прибора в целом, так как используется копия прошивки(firmware) микроконтроллера elm327, включенной по стандартной схеме рекомендуемой производителем чипа elm327. В предлагемом нами сканере выполненном по схеме рекомендованной производителем установлен чип ELM327 v 2.1.
Комплектность поставки
Адаптер с процессором ELM327OBDII кабель Кабель связи с компьютером USB СD с беслатным ПО
Технические характеристики
16 контактный OBDII разьем, адаптер с процессором ELM327, usbкабель Светодиоды: OBD Tx/Rx, RS232 Tx/Rx, Power Рабочее напряжение: 12V, внутренняя защита от коротких замыканий и перенапряжения Ток покоя: 45 mA Скорость обмена: 38400 бод
Минимальные требования к ПК: Операционная система Windows 98 / 2000 / XP; Процессор Intel Pentium 150МГц или аналогичный; Объем оперативной памяти от 16Мб; Свободное место на жестком диске 50Мб; USB порт, скорость подключения 38400bps
Программы elm327 для операционных систем Windows
Несмотря на то, что многие адаптеры для диагностики продаются уже с программным обеспечение в комплекте, этого не всегда достаточно. В этом случае, специальные elm327 программы вам помогут.
- Scanmaster и PCMScan. Эти программы получили русский интерфейс, способны считывать ошибки ЭБУ вашего авто, показывать описание ошибок, выводить данные на печать и реализовывать ряд иных функций. Планшет от Apple также можно подключить к ODB-2 с помощью этих программ.
- ForScan вам подойтет больше, если требуется диагностика для определенной марки. Это многофункционнальная elm327 программа для автомобилей марки Ford, она полностью на русском языке и способна анализировать данные во всех блоках включая подушки безопасности и систему ABS. Программа способна на многое, и помимо Форда, совмещается с такими автомобилями, как Mercury и Mazda.
- Tiggo Diag. Отличная elm327 программа для тех, кто является владельцем автомобиля китайского производства, такого как Чери, Great Wall и так далее. Позволяет по средствам ELM327 проводить диагностику авто и работать с дополнительными устройствами. Если вы хотите быть в курсе состояния своего авто, функционала этой программы будет более чем достаточно. Плюс может работать с автомобилями Мицубиси.
Если у вас возникли подозрения в некорректности данных в программе для elm327, необходимо проверить сам адаптер. Учитывая невысокую стоимость самого адаптера, в основном автомобилисты и поставщики заказывают его из Китая. Достаточно редко можно встретить оригинальные модели из Канады. Китайские производители же весьма изобретательны и периодически тестируют все новые и новые версии устройства.
Вот наш полезный совет: по сравнению с оригинальной версией адаптера 2.1 китайская версия очень далека и порой оказывается сильно недоработанной, это, соответственно, отражается на работе адаптера и показателях в программах для elm327 для некоторых моделей. Лучше приобрести адаптер предыдущей версии и не стоит приобретать его дешевле 6 долларов. Чем качественнее диагностический сканер, тем дольше он вам прослужит.
Мы перечислили наиболее популярные программы для elm327 разных операционных систем, все они весьма просты в использовании, для получения всех необходимых данных нужен сам адаптер ELM327, OBD-2, USB, Bluetooth и Wi-Fi в зависимости от вашего устройства, девайс, телефон, планшет, ноутбук и скаченная заранее выбранная программа.
Такая самостоятельная диагностика предоставит вам все необходимы данные, скрытые от глаз в бортовом компьютере, показания датчиков, расход топлива, температура и прочее для максимально комфортного анализа эффективности автомобиля, также выдаст все имеющиеся ошибки компьютера, многие программы предоставляют расшифровки кодов ошибок и возможность их удаления. Подобная диагностика станет хорошей альтернативой долгим поездкам в СТО и сэкономит ваше время и деньги.э

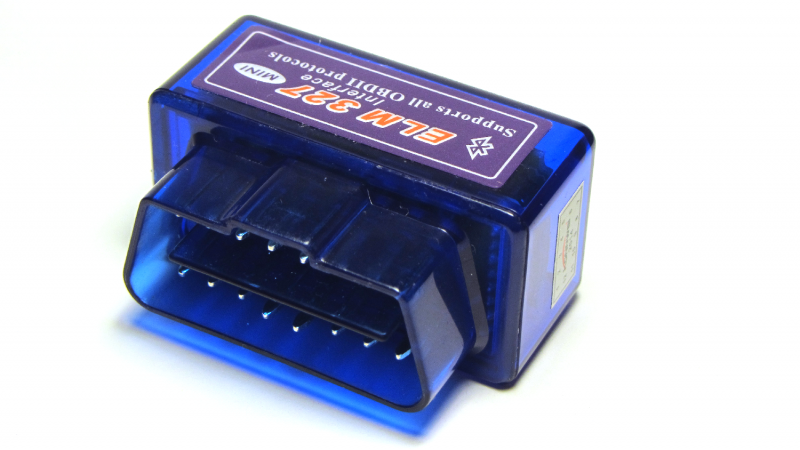

Устройство и диагностика с помощью беспроводного Bluetooth автосканера
Перед тем как купить адаптер ELM327 Bluetооth, ознакомимся с технической стороной вопроса, рассмотрим всё по порядку. Что такое автосканеры ELM327? На самом деле так называется микросхема. Разработан контроллер канадской фирмой ELMElectronics. Внутренняя архитектура чипа считывает и преобразовывает данные по протокола авто любых марок в код, который расшифровывается программой.
Чтобы считать информацию, требуется её получить, а далее преобразовать, как раз для этого нужен контроллер OBD II — «мостик» между бортовым компьютером/ЭБУ автомобиля и адаптером ver. 1.5 ELMЗ27.
Какие гаджеты совместимы с этим прибором
Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера. Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами
Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы
Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.
Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.
Как устанавливать приложения на карту памяти Android
Какие бывают адаптеры?
Адаптеры по типу подключения можно разделить на три группы:
- Wi-Fi
- Bluetooth (классический, версии 1.х, 2.х, 3.х)
- Bluetooth LE (версии 4.0 и выше)
Какой вам выбрать — зависит от операционной системы вашего телефона / планшета.
Apple iOS (iPhone/iPad)
Apple iOS (iPhone/iPad) поддерживает адаптеры Bluetooth LE ( 4.0 )и Wi-Fi. Адаптеры, использующие классический Bluetooth (версии 1.х, 2.х, 3.х) невозможно использовать с устройствами Apple iOS из-за ограничений в операционной системе iOS.
При этом адаптеры Bluetooth 4.0 имеют ряд преимуществ перед адаптерами Wi-Fi:
Во-первых, адаптеры Wi-Fi мешают работе мобильного интернета (потому что ваш iPhone/iPad будет пытаться выйти в Интернет через Wi-Fi сеть адаптера), а адаптеры Bluetooth LE (4.0) — не мешают.
Во-вторых, Apple iOS позволяет Car Scanner работать с адаптерами Bluetooth LE в фоновом режиме, даже когда программа свернута. К сожалению, с Wi-Fi адаптерами работать в фоне нельзя — как только вы сворачиваете приложение, его работа будет приостановлена. К сожалению, это дело рук операционной системы Apple iOS и обойти его нельзя.
В-третьих, некоторые адаптеры Wi-Fi не совместимы с iOS 11: Apple iOS 11 просто отказывается направлять трафик в Wi-Fi сеть, создаваемую такими адаптерами (зависит от конфигурации сети Wi-Fi адаптера).
Чтобы не попасть на адаптер, которые не поддерживается новой версией iOS, я советую покупать адаптер с поддержкой Bluetooth 4.0.
Пожалуйста, обратите внимание на версию Bluetooth! Это чрезвычайно важно для iPhone/iPad. Ежедневно я получаю письма от невнимательных пользователей iOS, которые купили в Китае адаптер с классическим Bluetooth и я вынужден их расстраивать: использовать такие адаптеры с iPhone/iPad невозможно. Абсолютно
Никак. Ни одна другая программа тоже не сможет использовать такой адаптер, потому что ограничения лежат в архитектуре операционной системы Apple iOS и их невозможно преодолеть
Абсолютно. Никак. Ни одна другая программа тоже не сможет использовать такой адаптер, потому что ограничения лежат в архитектуре операционной системы Apple iOS и их невозможно преодолеть.
Google Android
Google Android поддерживает адаптеры c классическим Bluetooth (версии 1.х, 2.х, 3.х) и Wi-Fi.
Адаптеры Bluetooth в работе с Android имеют как преимущества, так и недостатки, по сравнению с адаптерами Wi-Fi, но они очень зависят от сборки и настроек Android на вашем устройстве.
Преимущества: адаптеры Wi-Fi мешают работе мобильного интернета (потому что ваш смартфон/планшет будет пытаться выйти в Интернет через Wi-Fi сеть адаптера), а адаптеры Bluetooth — не мешают .
Недостатки: некоторые смартфоны/планшеты на Android некорректно работают с несколькими одновременно подключенными Bluetooth устройствами (например, с Bluetooth адаптером и мультимедийной системой автомобиля).
Windows 8.1, Windows 10, Windows Phone 8.1, Windows Mobile 10
Car Scanner для Windows поддерживает адаптеры с классическим Bluetooth и Wi-Fi. Возможные плюсы и минусы аналогичны тем, что уже описаны для в разделе про Android.
Образование цены
Ну и последнее что мне хочется отметить, адаптер версии 1.5 стоит почти в два раза дороже, чем версии 2.1. Просто микроконтроллер отличается — PIC18F25K80 стоит дороже, чем тот же MCP2515 или BK3231Q, отсюда и цена. НУ и конечно повлиял рост доллара.
Например, раньше с 1.5 можно было купить за 300 – 400 рублей, сейчас уже 500 – 700. Если вам предлагают сейчас за 200 – 300 рублей, для начала задайте продавцу вопрос – какая версия? И скажите – «что после получения будете проверять программами», если отвечает что все хорошо, значит — вам повезло, если «плавает» — скорее всего это 2.1, лучше отказаться от покупки.
НУ и как обещал видео версия про отличия
НА этом заканчиваю, думаю было полезно, искренне ваш АВТОБЛОГГЕР.
Как пользоваться сканером и какие программы использовать
Теперь перейдем к диагностике машины, то есть к соединению сканера непосредственно с ЭБУ авто. Для этого следует использовать отдельные программы. Они могут быть платными, есть и бесплатные версии для Android, iOS, ОС Windows. Кстати, часто вместе со сканером уже идет необходимое ПО.
Если по той или иной причине программа из комплекта не подходит, тогда можно установить Torque Pro OpenDiag Mobile, inCarDoc PRO|ELM327 OBD2, Car Scanner ELM OBD2, EOBD Facile – Автодиагностика и т.д.
Установив ПО, выполняется подключение ELM327, включается зажигание, после осуществляется сопряжение устройств (например, смартфона и сканера). Кстати, если адаптер оснащен кнопкой типа «старт», ее нужно нажать для начала синхронизации и работы устройства.
При поиске устройства при подключении по Блютус или WI-FI, из списка следует выбрать ELM327, который часто называется просто OBDII и подключиться к нему. Необходимы код для сопряжения по умолчанию: 0000 или 1234.
Когда устройства сопряжены, можно запускать установленное приложение для диагностики. Обычно приложение определяет тип адаптера, но если программа не определила сканер, тогда в настройках приложения следует указать тип подключения (по USB, Bluetooth или Wi-Fi), а также в списке устройств выбрать тот сканер, который доступен.
Завершающим этапом становится необходимость разобраться с тем, как пользоваться сканером ELM327. В случае, когда все успешно подключено, на экран смартфона, планшета или ноутбука будет выедена информация об автомобиле.
При этом начнут работать датчики, различные индикаторы. Также программа (в зависимости от типа и версии ПО) может потребовать создать профиль автомобиля (нужно выбрать модель и точно указать отдельные характеристики). Так или иначе, при успешном подключении появляется возможность просматривать параметры работы ДВС и систем автомобиля, сканировать ошибки, записанные в память ЭБУ, сбрасывать ошибки и т.д.
Алгоритм диагностики автомобиля
Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).
Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.
Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.
Как выбрать диагностический адаптер ELM327
При покупке автосканера ЕЛМ327 следует учитывать такие факторы:
- Тип интерфейса, который собирается использовать владелец диагностического адаптера ELM327: Bluetooth, Wi-Fi или USB.
- Версия программного обеспечения.
- Вид диагностического разъёма, установленного в автомобиле.
- Наличие в сканере процессора PIC18F25K80.
Если автолюбитель собрался приобретать прибор для диагностики автомобиля на Ali express, то следует предупредить продавца о возможной проверки автосканера на предмет наличия данного чипа.
В дешёвых моделях, которые также называются ELM327, могут стоять менее производительные, малофункциональные процессоры.
Приведём информацию о том, с какими машинами может взаимодействовать ЕЛМ327 через разъём OBD-II без помощи переходника:
- автомобилями американских компаний, выпущенных после 1996 года;
- машинами из Японии, произведёнными после 2000 года;
- легковыми авто из Китая, сошедшими с конвейера после 2008 – 2009 года;
- европейскими автомобилями с бензиновыми двигателями выпущенными после 2001 года, дизелями – после 2004 года.
Российские производители машин начали укомплектовывать свои модели разъёмами OBD-II 16 Pin после 2010 года. До этого стояли разъёмы 12 Pin.
Проверить совместимость адаптера ЕЛМ327 с конкретным автомобилем можно по специальной базе данных.
В списке следует выбрать марку, после этого указать производителя и год выпуска.
В открытой вкладке можно узнать о возможности работы автосканера с машиной.
Отметим, что все легковые авто, выпущенные после 2004 года могут проходить диагностику с помощью ELM327.
Такой диагностический прибор позволит владельцу автомобиля самому сбрасывать ошибки на табло бортового компьютера, не прибегая к услугам работников автосервиса.
Изучив параметры состояния машины, хозяин может предотвратить серьёзные неисправности своей «ласточки».
Как подобрать адаптер ELM327
Итак, в продаже можно встретить большое количество устройств (например, ELM 327 USB, ELM OBD2 Bluetooth или WI-FI). Так вот, среди множества устройств типа ЕЛМ, присутствует большое количество изделий, отличающихся как по качеству, так и по функциональности.
Если одни решения позволяют в полной мере использовать все возможности, другие могут или работать некорректно, или же не подключаться к автомобилю, смартфону, ноутбуку и т.д
По этой причине перед покупкой важно обращать внимание на ряд нюансов
Первое, это сам тип подключения адаптера, так как есть несколько версий ELM327 с различными интерфейсами подключения. Как правило, наиболее распространены сканеры с Bluetooth, USB и Wi-Fi. Такие решения совместимы с ноутбуками или ПК, смартфонами, планшетами и т.д.
При этом версия Bluetooth является самой дешевой, а сами сканеры работают зачастую только со смартфонами и устройствами на Android. Аналоги с Wi-Fi стоят дороже, однако их отличает совместимость с устройствами как на Android, так и iOS, а еще с ноутбуками и ПК. Версия сканера USB дешевле аналогов с Wi-Fi, но данное решение рассчитано только на работу с компьютерами. Кстати, у последнего варианта качество связи самое высокое, соединение стабильное.
Еще при покупке нужно обращать внимание на прошивку самого адаптера. Как правило, на оригинальных сканерах программное обеспечение обновляется, тогда как клоны могут идти со старой прошивкой
Примечательно то, что не всегда новое ПО лучше предыдущих версий, так что данный момент спорный.
Новые клоны, имеющие более современную прошивку, лишены многих протоколов связи. Также есть варианты, когда на упаковке указано, что версия ПО обновлена, однако на деле установленное программное обеспечение является старой версией. На практике, лучше искать ELM327 со старой, но оригинальной прошивкой, чем с обновленной, но урезанной оригинальной прошивкой.
Также важно учитывать особенности диагностического разъема на авто. Причина — на многих машинах, особенно иностранных моделях конца 90-х, а также отечественных авто, диагностический разъем отличается в плане колодки от современных стандартов
Это значит, что просто напрямую подключить адаптер не получится. В этом случае будут также необходимы переходники, когда один разъем переходника подойдет под колодку автомобиля, а другой будет иметь стандартный разъем OBD-II для подключения адаптера. Фактически, перед приобретением сканера нужно сначала уточнить, какой стандарт разъема использован на автомобиле. Если разъем отличается от стандартного, нужно заранее искать переходник.
После того, как сканер был приобретен (или же прямо на месте) необходимо его проверить
Важно, чтобы в ELM327 стоял чип PIC18F25K80. Если устройство прозрачное, можно попробовать рассмотреть маркировку на плате через корпус
Если такой возможности нет, нужно проверять адаптер специальным ПО.
Именно с учетом возможных рисков купить подделку, важно приобретать устройство в таких местах, куда сканер можно будет вернуть, если он окажется не оригинальным. Такими местами могут быть крупные магазины, различные центры по продаже автоэлектроники и т.д
Если же устройство заказывается в Интернете, тогда продавца следует предупредить, что если устройство не имеет нужного чипа, после проверки будет произведен его возврат. Как правило, недобросовестные продавцы в этом случае сразу откажутся продавать и высылать вам товар.
В любом случае, после того, как устройство окажется у вас в руках, для его проверки нужно установить специальное приложение для тестирования совместимости с протоколами диагностических шин, также приложение покажет версию ПО сканера.
Чтобы провести проверку, адаптер ELM327 вставляется в диагностический разъем автомобиля, затем следует включить зажигание. После на планшете или смартфоне следует открыть настройки Bluetooth или Wi-Fi, после чего выполнить сопряжение устройства с адаптером. Пароль стандартный, четыре ноля или 1234.
Затем на смартфон или планшет ставится приложение для проверки, после чего нажимается кнопка «соединить». После начнется сканирование, по окончании которого можно оценить результаты. Сканер будет успешно работать с авто разных моделей и марок в том случае, когда адаптер способен поддерживать все ревизии (до 1.4 или 1.4b).
Еще раз отметим, для ELM327 программы нужны как для проверки адаптера, так и для сканирования самого автомобиля. Зачастую все нюансы по настройке описаны в инструкции, идущей вместе с адаптером. Если коротко, чтобы поставить приложения для проверки самого сканера, подойдет бесплатное ПО ELM327 Identifier или Elm327 WiFi Check Version.
