Как разобрать планшет самсунг?

Разборка Galaxy Note 10.1

Плюсом этой модели является использование как стандартных пластмассовых крепежей, так и шурупов – это обеспечивает хорошую защиту от детей и прекрасную ремонтопригодность.

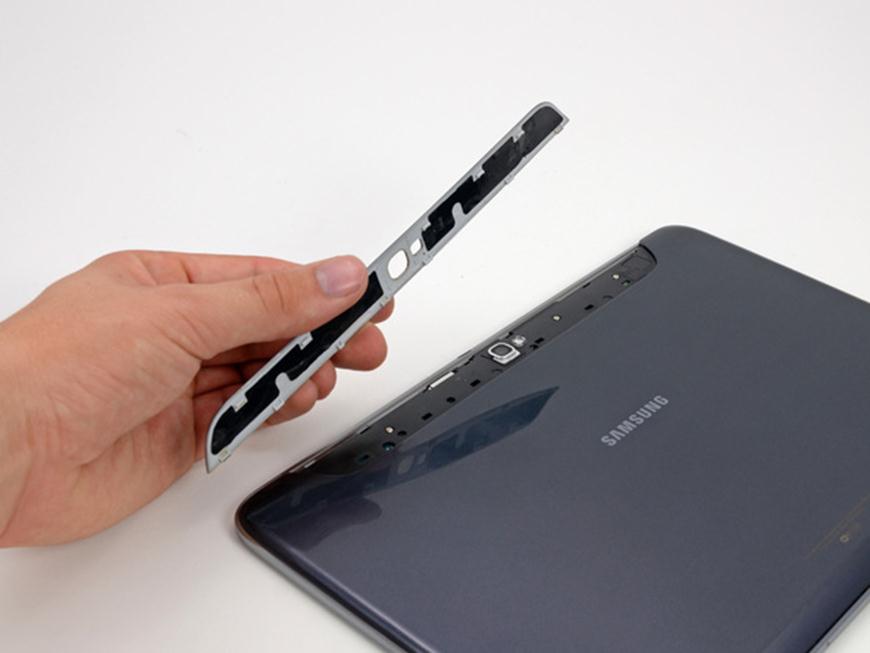

Прежде всего снимаем серебристую вставку – это очень легко: вставляем лопатку или медиатор в отверстие между корпусом и этой панелью, аккуратно двигаем инструмент по периметру и отщелкиваем крепеж. Берем отвертку и выкручиваем все имеющиеся шурупы, если этого не сделать, дальнейшая разборка планшета застопорится.

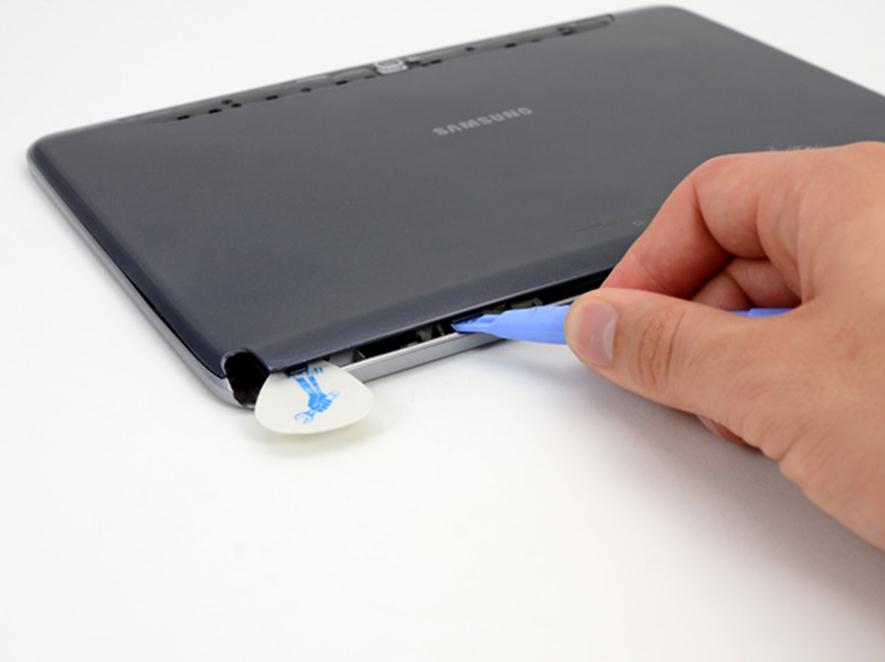

Вскрываем планшет

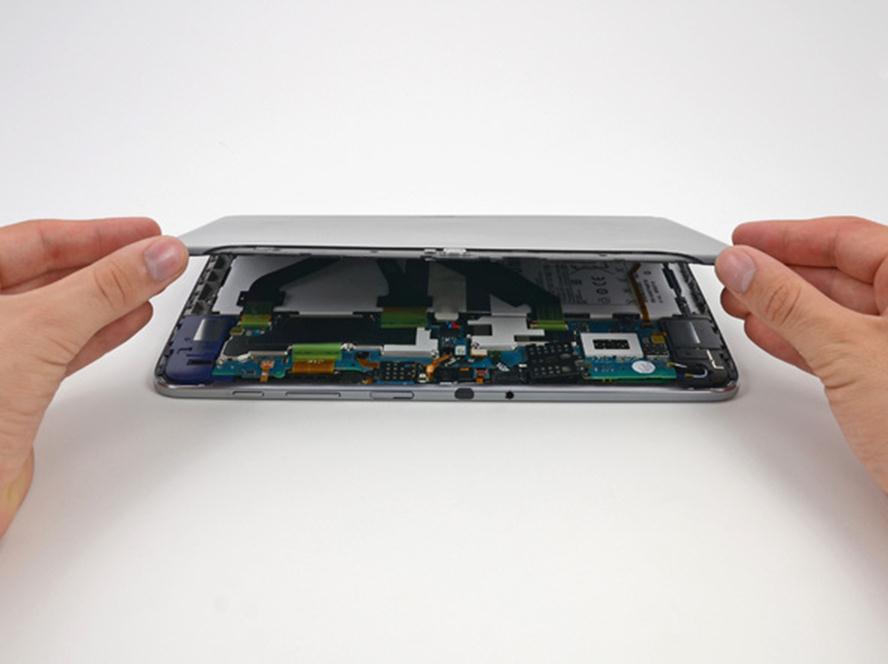

Теперь используя лопатку и медиатор снимаем заднюю крышку, действия аналогичны, как с панелью: вставляем в отверстие и двигаем инструмент по периметру.

Снимаем крышку

Отсоединение разъемов

Как только вы снимите крышку глаза разбегутся в разные стороны, и вы увидите огромное количество всевозможных шлейфов, однако, не стоит пугаться все они прекрасно отсоединяются.

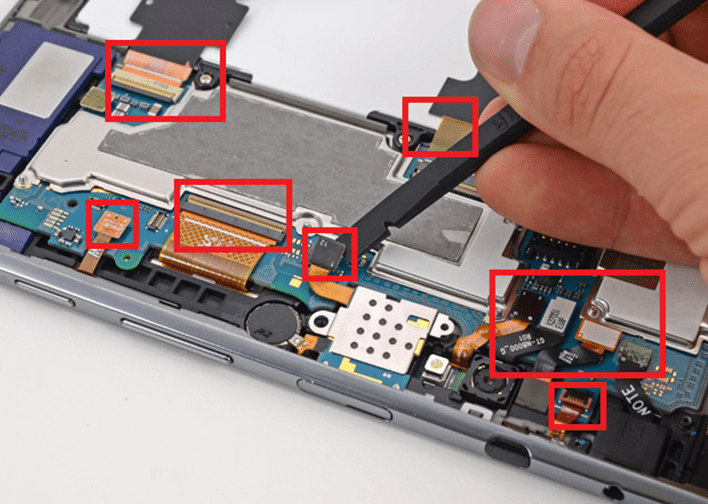

Отключение шлейфов

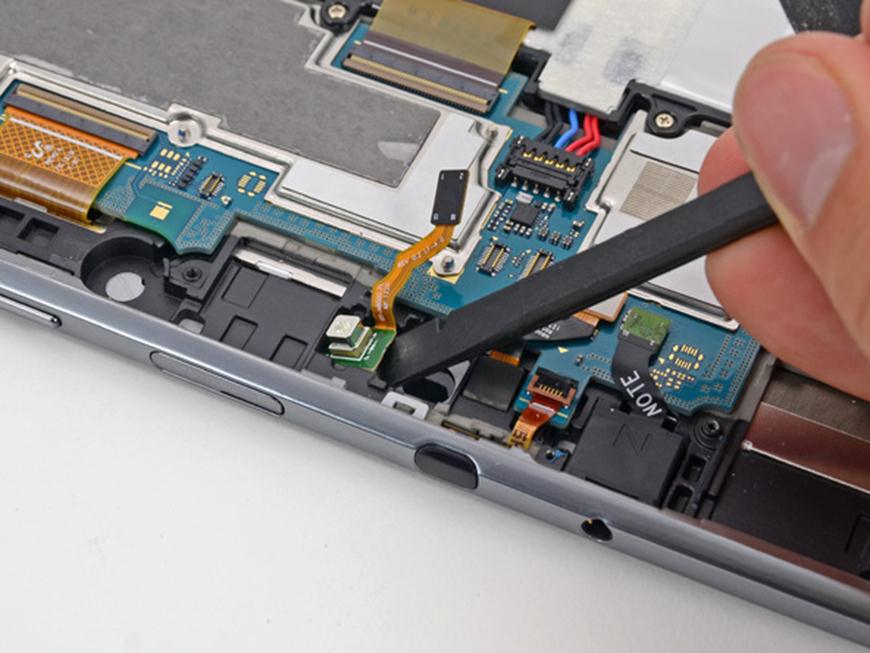

Теперь используя легкие движения начинаем извлекать подключенные шлейфы. Вы спросите, как разобрать планшет и ничего не потерять в процессе, ответ простой: записывайте, рисуйте схемы, можете даже на видео снимать.

Отключение фотовспышки

Обратите внимание, что элементы могут иметь дополнительные крепления в виде шурупов, поэтому прежде всего осмотрите деталь, которую хотите отсоединить и только тогда приступайте к этому

Отключаем широкие шлейфы

Как только все элементы по периметру были отсоединены: переходим к аккумулятору, только для начала отключим обвившие его кабеля.

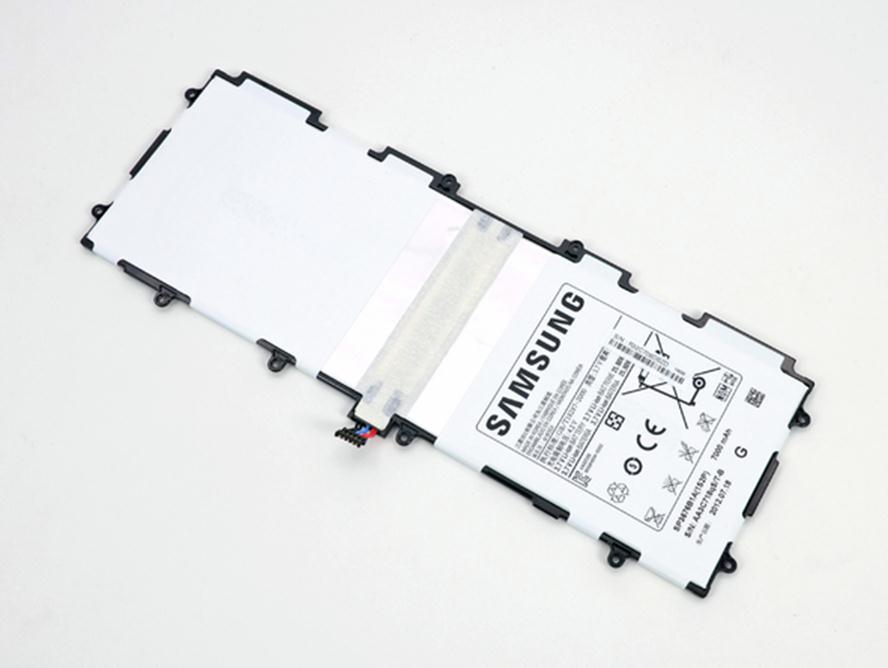

Извлекаем аккумулятор

Берем опять в руки отвертку и выкручиваем держащие аккумулятор шурупы и откладываем их в другую емкость, попутно не забываем отключать и держащие его кабеля и разъемы.

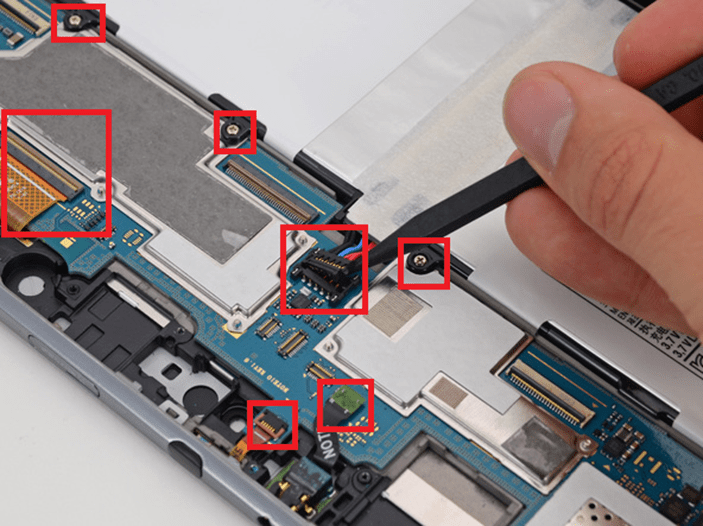

Отключаем аккумулятор

Аккумулятор занимает основную часть внутреннего пространства, но видно сразу, что производители пошли на крайние меры, чтобы хоть как-то уменьшить его размеры, поэтому планшет получился достаточно тонким.

Теперь можно смело отсоединять материнскую плату, производитель сжалился над специалистами и не придумал, каких-то специальных крепежей: все очень легко извлекается.

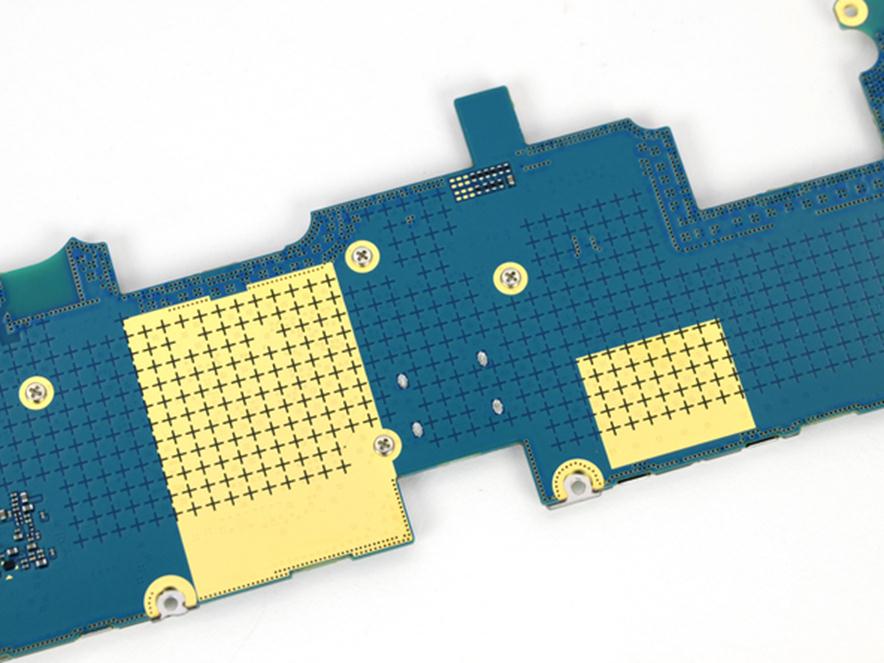

Убираем материнскую плату

Важные элементы платы имеют специальные щиты, которые очень легко снимаются после откручивания шурупов.

В некоторых моделях они могут быть попросту приклеены или припаяны – это самый худший вариант для ремонта.

Остальные элементы

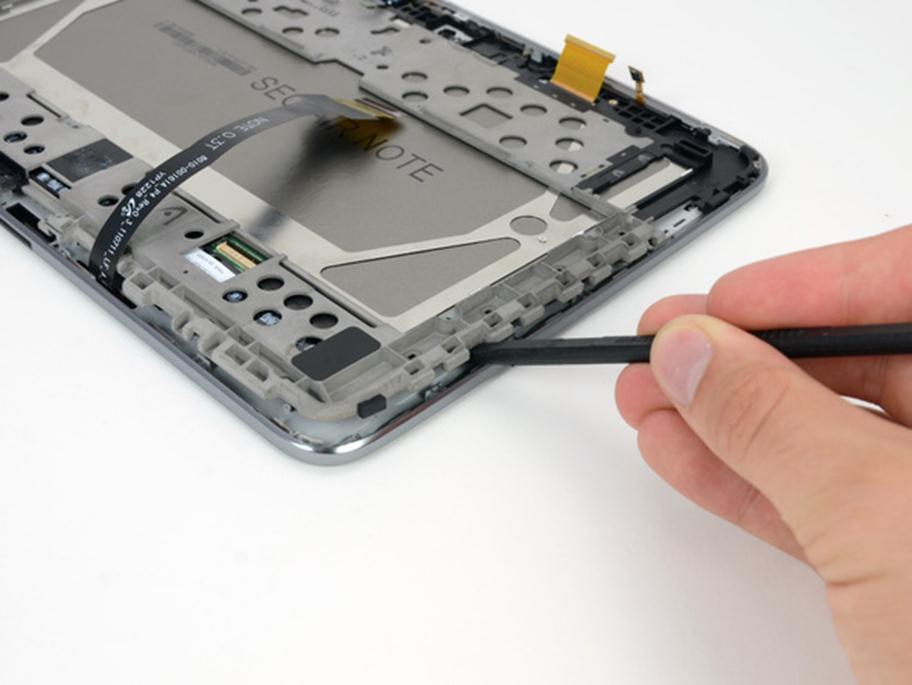

Теперь нам нужно добраться до матрицы, а для этого снимаем оставшиеся элементы.

Разъем для док-станции

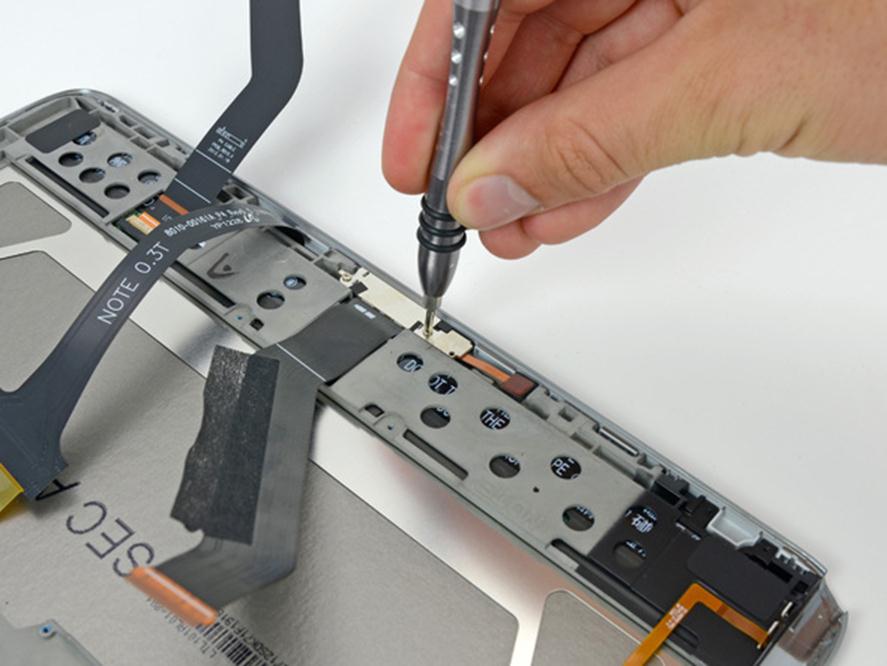

Внизу находим еле заметные шурупы и откручиваем разъем для док-станции, прокручиваем корпус и отсоединяем динамики, которые практически не закреплены. Теперь вопроса, как разобрать планшет Samsung у вас не возникнет, но давайте все же закончим процесс и потом уже подведем итоги.

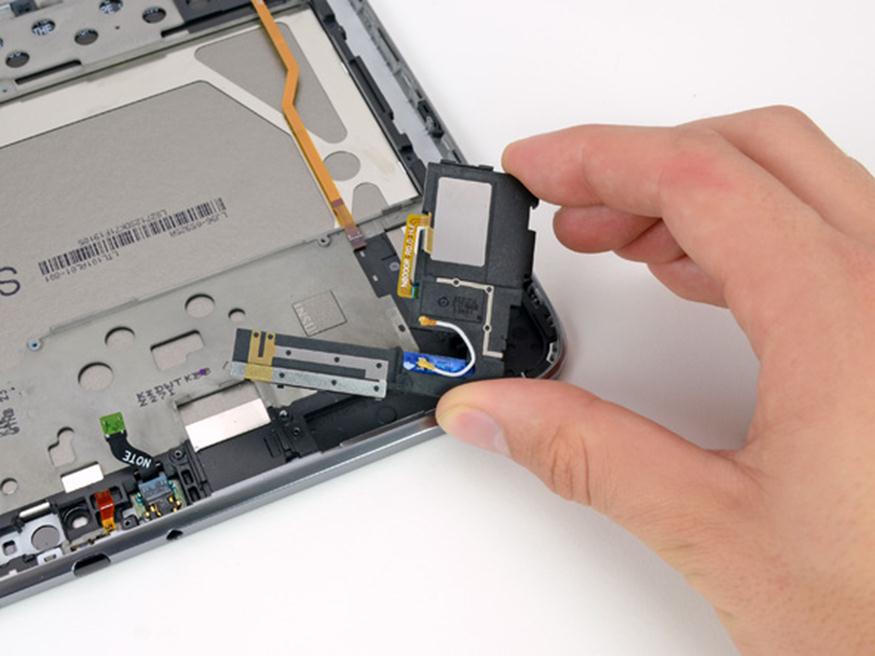

Убираем динамики

Настал момент истины, пробуем отсоединить матрицу от защитного стекла – это один из главных этапов всей разборки, так как именно этот показатель влияет на ремонтопригодность девайса.

Поддеваем дисплей

Можно вздохнуть с облегчением – этот тест Galaxy Note прошел на отлично. Как работать с планшетом знают практически все пользователи, а вот что скрыто под корпусом – не многие

В случае повреждения стекла, его замена обойдется гораздо дешевле, нежели, например, у продукции Apple, которым стоит обратить на это внимание

Убираем дисплей

Заканчиваем с разборкой

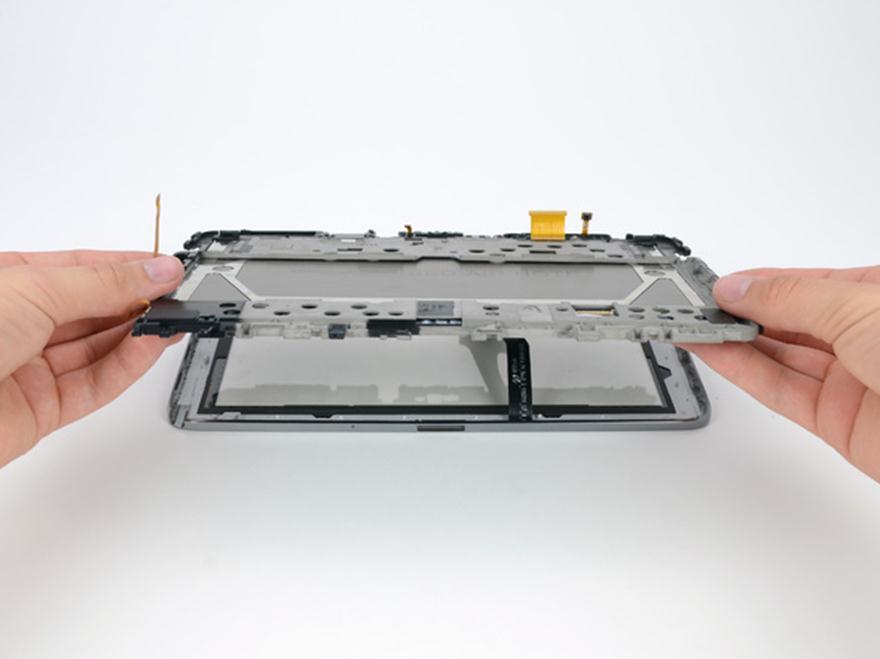

Также необходимо знать, как отделить рамку от стекла

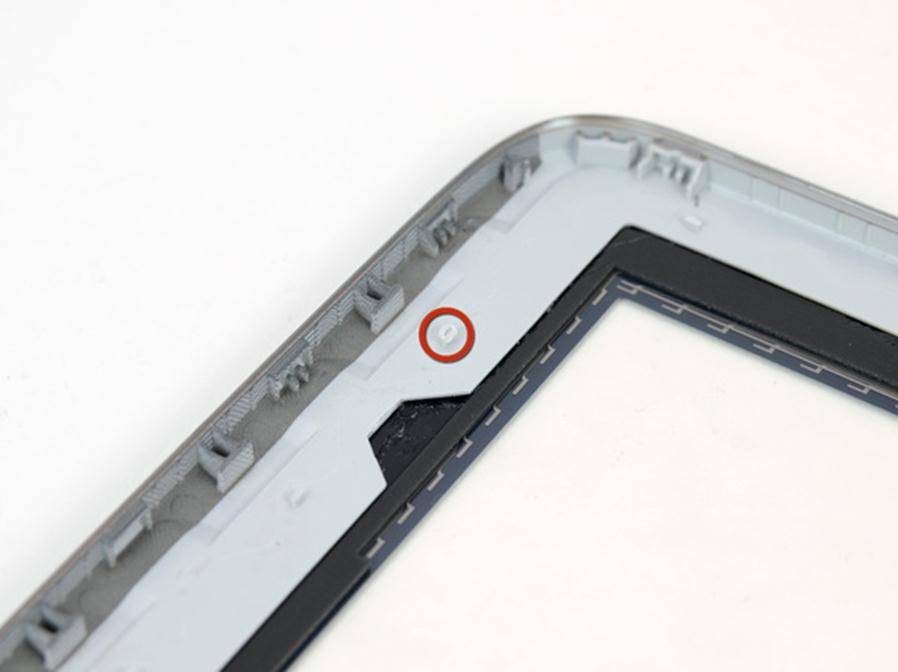

Для этого следует обратить внимание на выделенные крепежи – это кольца, которые продеты сквозь рамку и их придется сломать. Благо рамка дополнительно держится на липучей ленте

На этом этапе придется немного приложить усилия, главное, не перестараться, чтобы случайно не сломать или не повредить рамку.

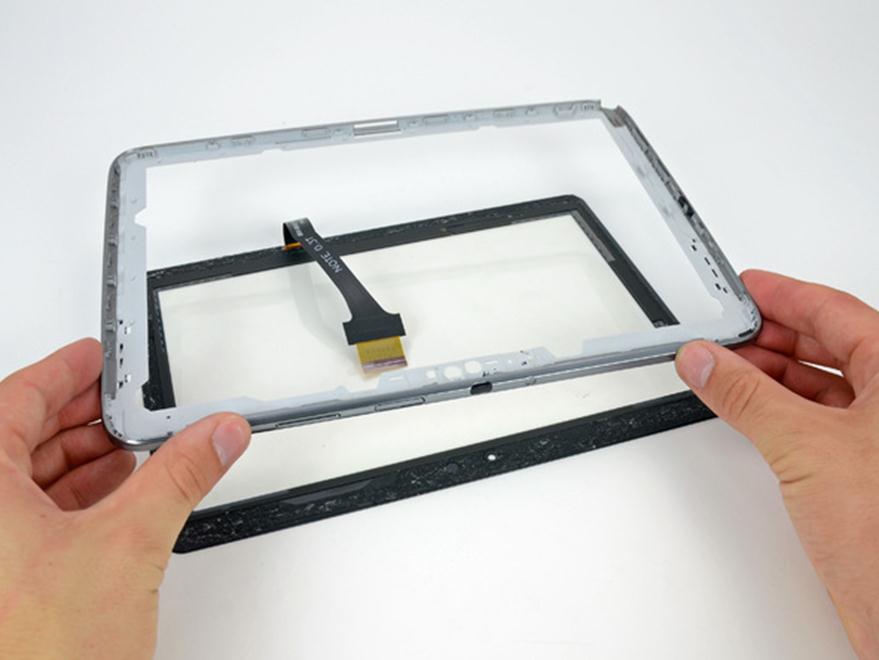

Убираем стекло

Можно вас поздравить — Samsung Galaxy Note успешно разобран, чтобы вновь собрать его проделайте те же шаги в обратном порядке.

Теперь вы узнали, как разобрать планшет и поняли, что в принципе ничего страшного в этом нет, главное, ко всему подходить ответственно и бережно. И чтобы после сборки таблетки, вы случайным образом не обнаружили лишних деталей.

Поэтапная инструкция

До того как приступить к процессу, следует убедиться, что питание отключено. После нажатия кнопки стоит подождать еще пару минут, чтобы все процессы были завершены. Далее действуют в соответствии с пошаговым планом:

Прежде чем открыть крышку у Xiaomi, необходимо полностью извлечь лоток, в который вставлены SIM и microSD карты. Для этого шпильку вставляют в специальное отверстие и слега нажимают. После появления зазора деталь подцепляют за края и вытаскивают.
Лопатку или ее заменитель аккуратно вставляют в щель между экраном и тыльной стороной корпуса и медленно перемещают, расширяя зазор, по направлению от нижнего угла к верхнему. Если с одного края защелки открылись, нельзя резко дергать и пытаться удалить панель одним движением, чтобы не повредить устройство

Можно использовать присоску, но только на последнем этапе и очень осторожно.
Когда все держатели окажутся отщелкнутыми, заднюю крышку на Xiaomi Redmi можно снять, но делать это надо максимально аккуратно из-за риска повредить шлейф дактилоскопического сканера. Чтобы избежать разрыва, его нужно подцепить пинцетом и отложить в сторону (можно использовать снятую стенку как лоток).
Чтобы собрать гаджет, все действия производятся в обратном порядке.

Данная инструкция будет актуальна и с другими смартфонами. Если требуется открыть крышку у Xiaomi Redmi note 7, действия будут аналогичными. Единственное отличие — шлейф сенсорного датчика отпечатков не рекомендуется отсоединять полностью, его можно просто откинуть в сторону вместе с панелькой, к которой он прикреплен.

Как разобрать планшеты Хуавей Mediapad

Далее рассмотрим детальный план разборки на примере нескольких популярных моделей.

MediaPad M3 Lite 10

Чтобы выполнить ремонт на MediaPad M3 Lite 10:

• разделите крышку и основной модуль при помощи тонкого плоского предмета или специальной отмычки;
• вставьте отмычку между экраном и корпусом;
• немного надавите;
• плавно разъедините стороны;
• после снятия дисплея будут видны аккумулятор, платы, другие детали;
• будьте аккуратны, чтобы не потерять важные частицы.

Избегайте попадания влаги и пыли в это пространство. Количество защелок по периметру зависит от модели и способа сборки.

AGS L09

AGS L09 — еще одна модель китайского производителя. Там алгоритм разборки такой же, только больше зажимов и креплений. Это связано с большей диагональю экрана.

Как открыть крышку на планшете?

Задняя крышка довольно плотно прилегает к передней, а потому работа предстоит непростая. Обладатели редких моделей должны будут ознакомиться с инструкцией, прежде чем приступать к работе. Информацию можно почерпнуть также на профильных форумах или на специализированных сайтах.

Чтобы открыть крышку планшета, потребуются такие инструменты и оборудование:

• Набор специальных отверток. В комплекте обязательно должны быть шестигранная и трехгранная, крестовая, прямая отвертки.
• Термофен.
• Пластиковая карточка, специальный пластиковый инструмент – все то, что поможет максимально аккуратно выполнить работу. Иногда с этой целью используется также гитарный медиатор.

Леново A3300

Открыть крышку данного планшета не слишком затруднительно, но необходимо соблюдать предельную осторожность, так как можно повредить ее

• Взять плоскую (не фигурную) отвертку и засунуть ее в USB выход и аккуратно давить в сторону крышки.
• После характерного щелчка нужно вести отвертку в обратную сторону от кнопки включения и качельки громкости.
• Ведем отвертку до середины боковой стороны и можно снимать крышку.

Лучше всего найти в интернете видео-гайд под вашу модель планшета, чтобы более наглядно увидеть процесс открытия девайса. Ниже представлено видео, в котором рассказывается о разборке планшета Леново S6000.

Все мы пользуемся планшетом для самых различных целей. Обычно с ним не возникает никаких проблем. Но в некоторых случаях может потребоваться . В сервисный центр может быть обращаться очень дорого, да и неудобно, особенно если вы живете в небольшом населённом пункте. В таком случае гораздо целесообразнее будет научиться разбирать планшет самостоятельно. В этом руководстве мы предоставим общую схему, так как каждая модель может иметь собственные особенности. В любом случае ознакомившись с этим руководством, вы будете иметь, по крайней мере, общее представление, как разобрать планшет, а если что-то не будет получаться, вы сможете дополнительно поискать необходимую информацию.

Разбираем китайский планшет

Всем известно, что большая часть планшетов на современном рынке – китайского производства. Это всем известные Рrestigio (Престижио), Lenovo (Леново) и другие подобные марки. Лишь малая часть устройств, например Samsung и Oysters, производится в других странах.

Вы должны понимать, что разобрать китайский планшет довольно таки просто даже не профессионалу, поскольку большинство китайских планшетов являются аналогами уже известных марок и строение у них схоже. Приведенная подробная инструкция вам в помощь:

1. Для начала надо выключить устройство.
2. С помощью небольшой отвертки откручиваются болтики, крепящие крышку к самому устройству (не на всех моделях), помечаются и складываются в коробочку. Как правило, крышка у китайских гаджетов крепится либо на защелках, либо на шурупах Поэтому вам придется хорошо потрудиться, чтобы открыть крышку планшета, не повредив ее.
3. Далее отсоединяются все шлейфы, проводки и другие элементы. Делается это очень аккуратно. Сфотографируйте расположение деталей перед разборкой.
4. Отключается аккумулятор, вытаскиваются аккумуляторные проводки.
5. Отключаются и разбираются такие детали, как динамики и камера.
6. Затем достается системная плата, которая надежно закреплена болтами по периметру.
7. Поддев плату лопаткой, разбирается стеклянная часть устройства вместе с экраном и тачскрином.

Разбирайте гаджет, следуя инструкции, и тогда обратная сборка не составит никакого труда.

Трудности снятия крышки

К аппаратам, которые трудно открываются, относится продукция Apple. Планшеты такого типа разбираются очень сложно, поэтому хорошо подумайте, перед тем, как делать это. У некоторых моделей для дополнительной фиксации и защиты от несервисного обслуживания, задняя панель посажена на клей. Вот тут нам и пригодится термофен:

1. Включаем его и обдуваем стыки планшета.
2. Пробуем снять заднюю крышку, подцепляя ее медиаторами.
3. Если крышка отделяется плохо, то по мере продвижения работы через каждые 3-4 см оставляем медиатор между задней стенкой и экраном. Главное, необходимо помнить, что работать следует не спеша и аккуратно. Тогда все получится.

Видео: снятие крышки и простой разбор Samsung Galaxy Tab 3

Нередко возникают причины, по которым вам нужно разобрать вашу технику. Чаще всего, эта процедура проводится для внутренней чистки. После неё, ваша техника начинает исправнее и быстрее работать, а также исчезают проблемы, которые ранее выводили вас из себя.

Процедуру разборки планшета можно проводить в домашних условиях, если вы берете на себя всю ответственность за последствия. Некоторые сервисные центры, не возьмутся чинить ваш планшет даже по гарантии после того, как вы его разобрали. Это стоит учесть, и при сомнении в своих силах, лучше обратиться в сервисный центр по ремонту планшетов Samsung .

Чаще всего, когда нужно разобрать планшет, мы сталкиваемся с самыми нелепыми проблемами. Самой первой обычно является снятие крышки планшета. Да, вы не ослышались, снять крышку — это тоже не всегда просто. Трудности с открытием крышки встречаются и на планшетах Apple. Крышка планшета Samsung Galaxy Tab 3 тоже достаточно плотно и крепко крепится к корпусу, и многие задаются вопросом, как ее снять, не повредив.

Как вытащить аккумулятор из Xiaomi и заменить его

Вся внутренняя начинка устройства скрыта особыми панелями, которые крепятся с помощью болтиков. Если требуется замена батареи, просто открыть крышку телефона Xiaomi будет недостаточно. Предварительно необходимо снять защиту, аккуратно открутив болты отверткой. Далее производятся следующие действия:

• аккуратно отсоединяется шлейф аккумулятора;
• извлекается батарея;
• новый источник питания подсоединяется к разъему и вставляется на место;
• производится фиксация защитной панели.

После этого можно до сборки нажать на кнопку включения, чтобы проверить, работает ли устройство. Потом снова отключить его и приступить к обратной сборке.

Свои особенности могут быть у смартфонов некоторых моделей. Например, у Xiaomi Redmi 3s потребуется не только открывать заднюю крышку, но и удалять системную плату. Тут также не обойтись без пошаговой инструкции:

1. Выкручивают по периметру все удерживающие винты, отключают кабели и шлейфы.
2. Печатную основу приподнимают, воспользовавшись лопаткой или пластиковой картой, и удаляют пинцетом, после чего отключают задний шлейф.
3. Производят замену батареи стандартным способом.
4. Сборку делают в обратной последовательности.

Если приходится работать с Xiaomi Redmi 5, также недостаточно просто открыть заднюю крышку. Придется повозиться с удалением не только материнской, но и вспомогательной платы, расположенной в нижнем отсеке аппарата.

Порядок предстоящей работы

Процесс снятия крышки с планшета состоит из нескольких этапов:

Осмотр планшета. В некоторых моделях есть крепежные элементы, которые предстоит открутить. Есть и такие модели, которые предусматривают также фиксаторы, их предстоит отщелкнуть.

• Откручивание крепежа. Шурупы, винты следует откручивать при помощи соответствующих отверток.
• Открытие крышки. Необходимо аккуратно поддеть медиаторов или другим тонким инструментом, карточкой крышку планшета. Внутри располагаются хрупкие компоненты, которые нельзя повредить. Подавляющее большинство техники открывается именно так, но есть и такие устройства, которые довольно сложно раскрутить.

Пошаговая инструкция разборки планшета Samsung Galaxy Tab

Под этой панелью находится несколько винтов, которые нужно открутить отверткой.

Отсоединяем аккумуляторную батарею от платы, и вынимаем её.

Аккуратно с помощью пластиковой карты или иного тонкого предмета открепляем разъем шлейфа камеры.

Аналогично отсоединяем все шлейфы дисплея, кнопок громкости и другие от главной платы.

Вынимаем саму плату, аккуратно освобождая из пазов в нижней части планшета, либо откручивая винты в зависимости от модели.

Чтобы отсоединить разъем для наушников, откручиваем два винта и отсоединяем шлейф.

Для снятия лицевой панели с тачскрином необходимо нагревание термофеном.

Готово! Ваш планшет полностью разобран и вы с легкостью можете почистить его детали от пыли и грязи. Нужно заметить, что именно планшеты Samsung разбираются относительно просто, по сравнению с другими планшетами, даже марки Apple.

Вы легко сможете провести эту процедуру в домашних условиях. Для этого вам не понадобится много инструментов или времени. Самое главное, будьте предельно аккуратны, чтобы не повредить внутренние детали планшета, ведь их ремонт может обойтись вам в очень кругленькую сумму.

Надеемся, что наша статья дала вам развернутый ответ на ваш запрос.

В современных планшетах трудно найти видимые шурупы или болтики, поэтому пользователь решивший разобрать планшет нередко впадает в ступор, а как же его разобрать?

Обычно, задняя крышка планшета держится на защелках, расположенных по периметру. Чтобы её открыть на крышке должно быть место, куда можно подсунуть тонкий плоский предмет, желательно пластиковый, чтобы её начать отщелкивать. Часто, эта выемка находится рядом с кнопками громкости, либо рядом с кнопкой питания.

Из чего состоит планшет: аппаратные и программные составляющие

Статьи и ЛайфхакиИз чего состоит планшет? Такой вопрос волнует многих владельцев этого ультрасовременного гаджета. Кому-то просто интересно как работает данное устройство, кто-то проявляет к нему профессиональный интерес, так как он планирует заниматься ремонтом, а кто-то просто хочет купить все составляющие и собрать планшет самостоятельно (ведь нет ничего невозможного). В любом случае, статья о составляющих элементах планшетного компьютера будет полезной. А заодно можно на личном опыте выяснить, что лучше планшет или ноутбук для учебы, хотя, пожалуй, этот вопрос нужно задавать применительно к конкретной задаче.Из каких элементов состоит планшетЛюбой планшет условно можно разделить на две довольно большие, но при этом взаимозависимые части.1. Программное обеспечение, в которое входит операционная система и разнообразный софт, состоящий из приложений и игр.2. Аппаратная или «железная» часть, которая, собственно говоря, и состоит из комплектующих планшета.Аппаратные составляющие планшетаЕсли говорить о том, из чего состоит планшет, то в первую очередь нужно рассказывать о его «железных» (осязаемых) комплектующих, так именно они составляют основу данного устройства, к которой потом «крепятся» те программы, которые будут обеспечивать его работу. Итак, планшет состоит из следующих деталей:

1. Материнская плата (главная составляющая устройства, при поломке которой планшет полностью перестает работать).2. Динамики.3. Составляющие корпуса.4. Камера.5. Порты USB для подключения внешних устройств6. Экран (который в обязательном порядке должен быть сенсорным, чтобы замена тачскрина на планшете не понадобилась).7. Процессор (это уникальная интегральная схема, которая выполняет машинные инструкции и является главной частью аппаратного обеспечения планшета, иными словами, процессор выполняет функции «мозга» в данном устройстве).8. Аккумуляторная батарея (устройство, которое позволяет планшету работать в автономном режиме).9. Wi-fi-модуль, Bluetooth, 3G-модуль.10. Встроенная память (место, где хранятся приложения, игры, фото и так далее).Из чего еще состоит планшетКак было указано выше, планшет состоит не только из аппаратных деталей, большую роль в его работе играет программное обеспечение, а именно операционная система. Сегодня на рынке присутствуют планшеты, работающие на трех операционных системах:— Android;— iOS;— Windows.Каждая из этих систем обладает своими особенными характеристиками, так как разрабатывались они для использования на устройствах разных производителей, поэтому потребители сами выбирают то, какая из систем им подойдет больше. Но не стоит забывать про операционную систему при выборе планшета, так как она обеспечивает 50% его успешной работы и удобства использования.

А как разобрать китайский планшет?

Тут тебе ни винтиков, ни болтиков, ни щели чтобы поддеть заднюю крышку. А на самом деле все довольно просто:

И еще один вариант, подешевле предыдущего:

Чтобы не пришлось потом искать «как собрать планшет», и вы не уверены что запомните, как и в какой последовательности вы его разбирали, лучше сразу доверьте это специалистам.

Всем привет. Сегодня на ремонте планшет SAMSUNG GT P5210 GALAXY TAB 3
с неисправным гнездом зарядки.
Ремонт планшета начал с его разборки. Корпус планшета скреплен только защелками, так что для разборки необходима только старая пластиковая карта, или уже готовый съемник.

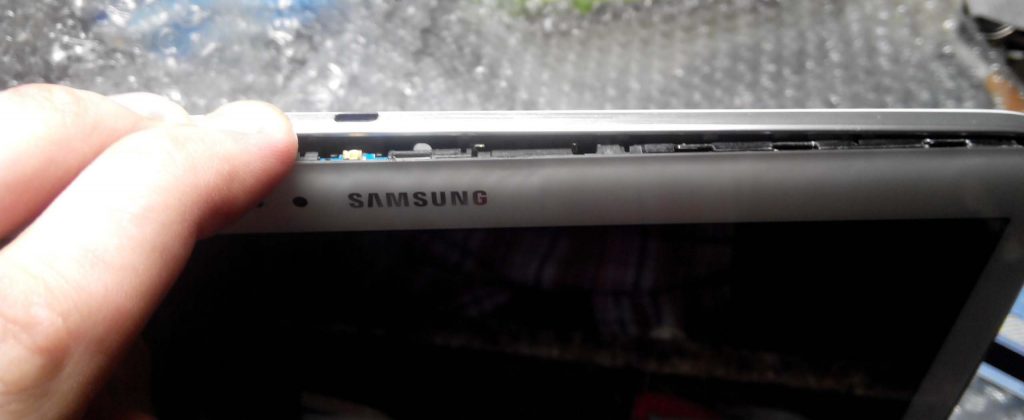

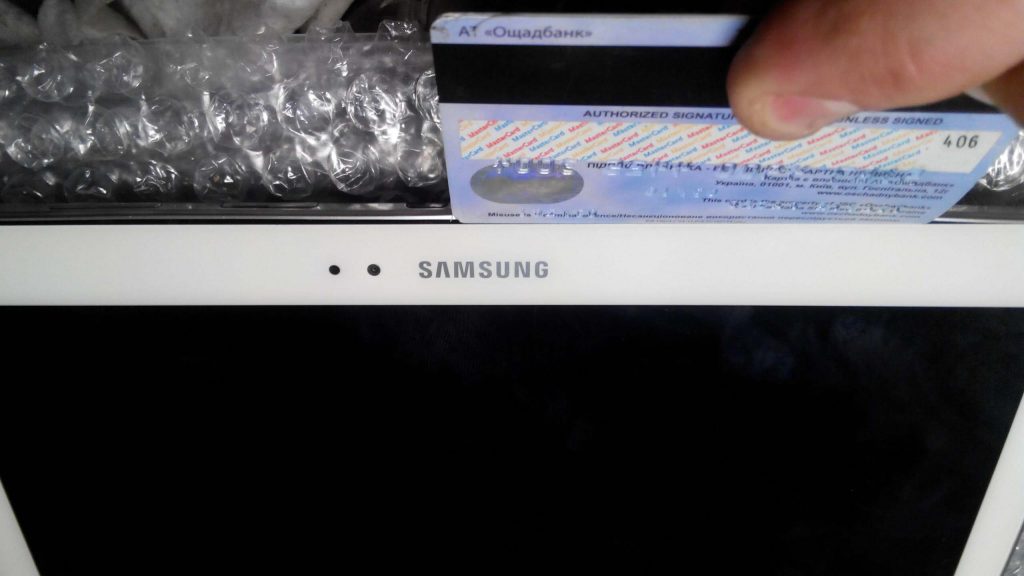

Аккуратно вставив карточку в щель между сенсором и крышкой, поочередно начал отщелкивать защелки.

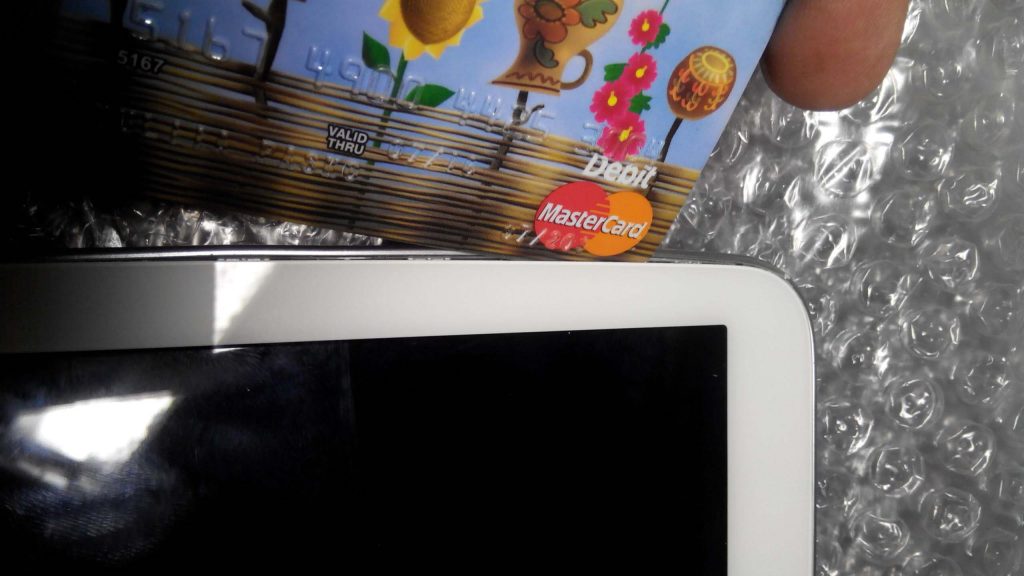

Разборка планшета при помощи пластиковой карты

В этом деле главное не спешить, так как можно повредить корпус планшета. В моем случае за 1-2 минуты планшет удалось разобрать.

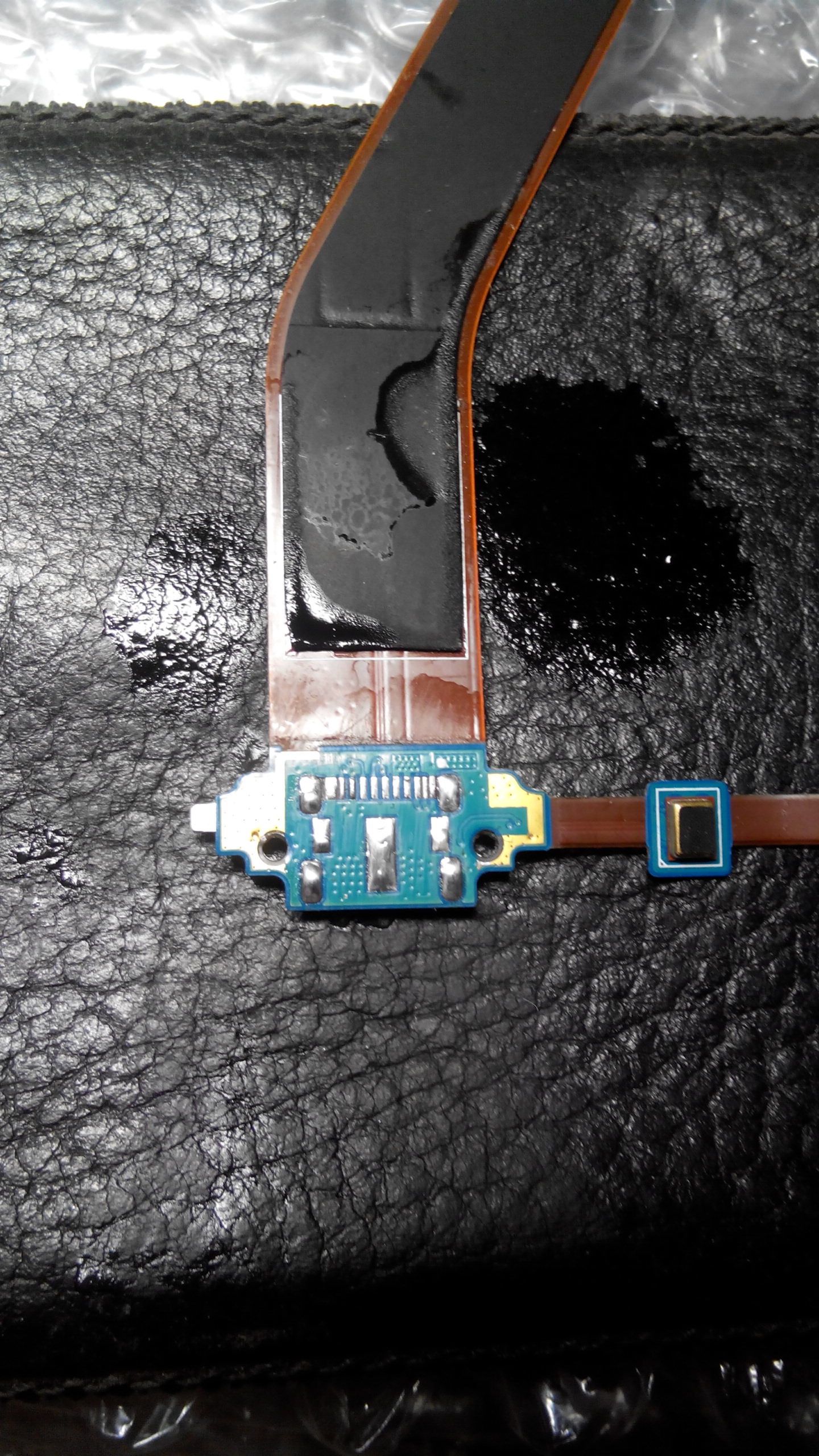

Гнездо зарядки находиться на шлейфе, который подключает также микрофон и еще какую-то аппаратуру.

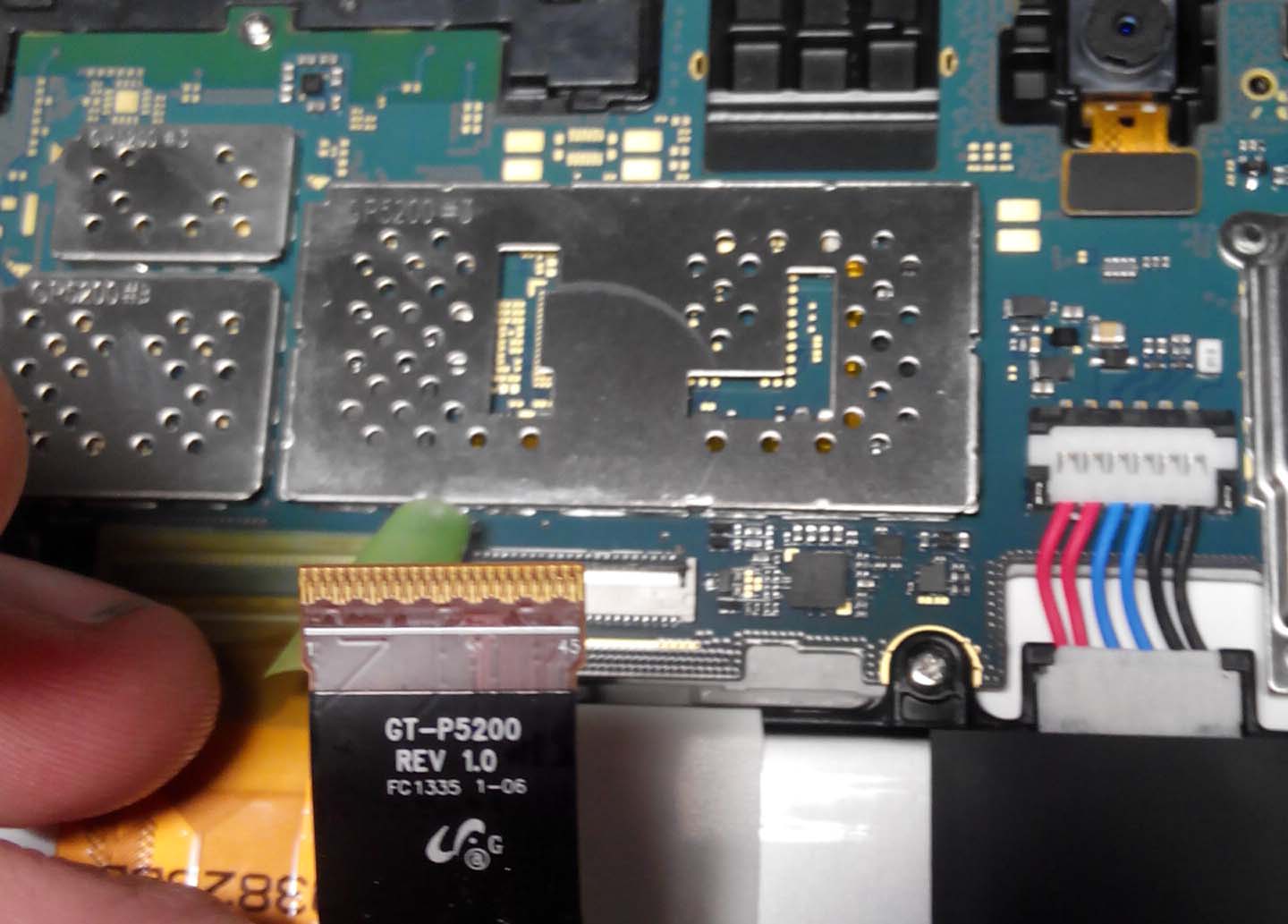

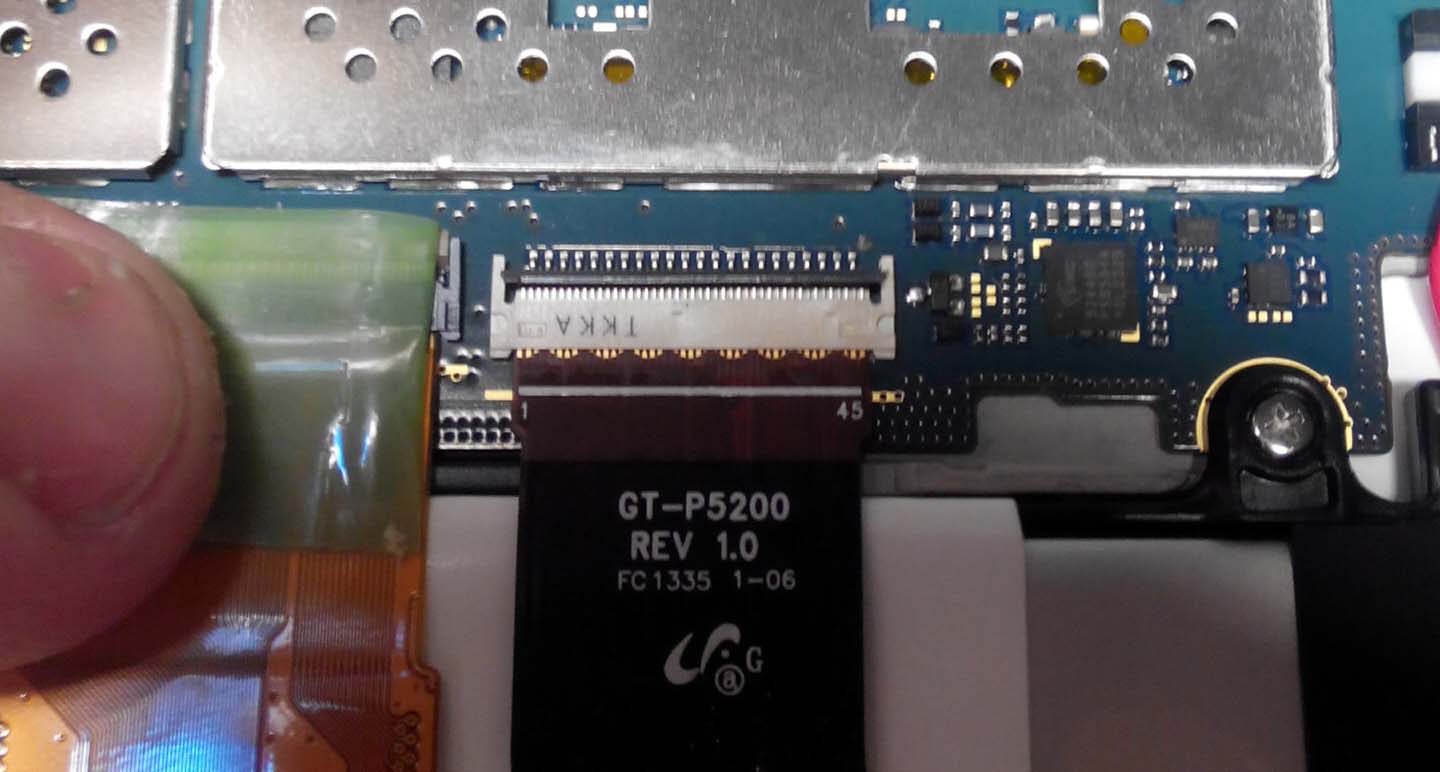

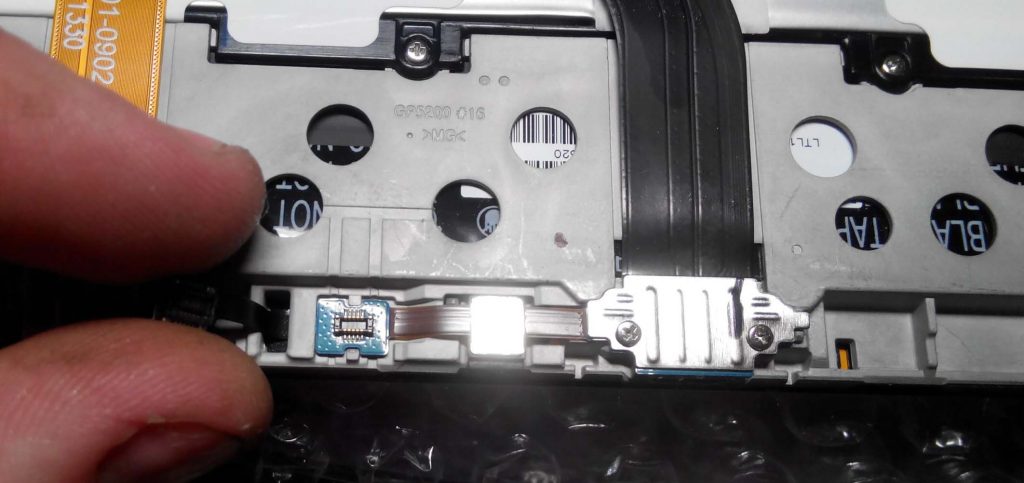

Первым делом решил отключить шлейф зарядки от материнской платы планшета. Для этого, снял скотч с разъема, и отщёлкнул зажим.

После этого шлейф легко освободился от разъема.

Снятый шлейф

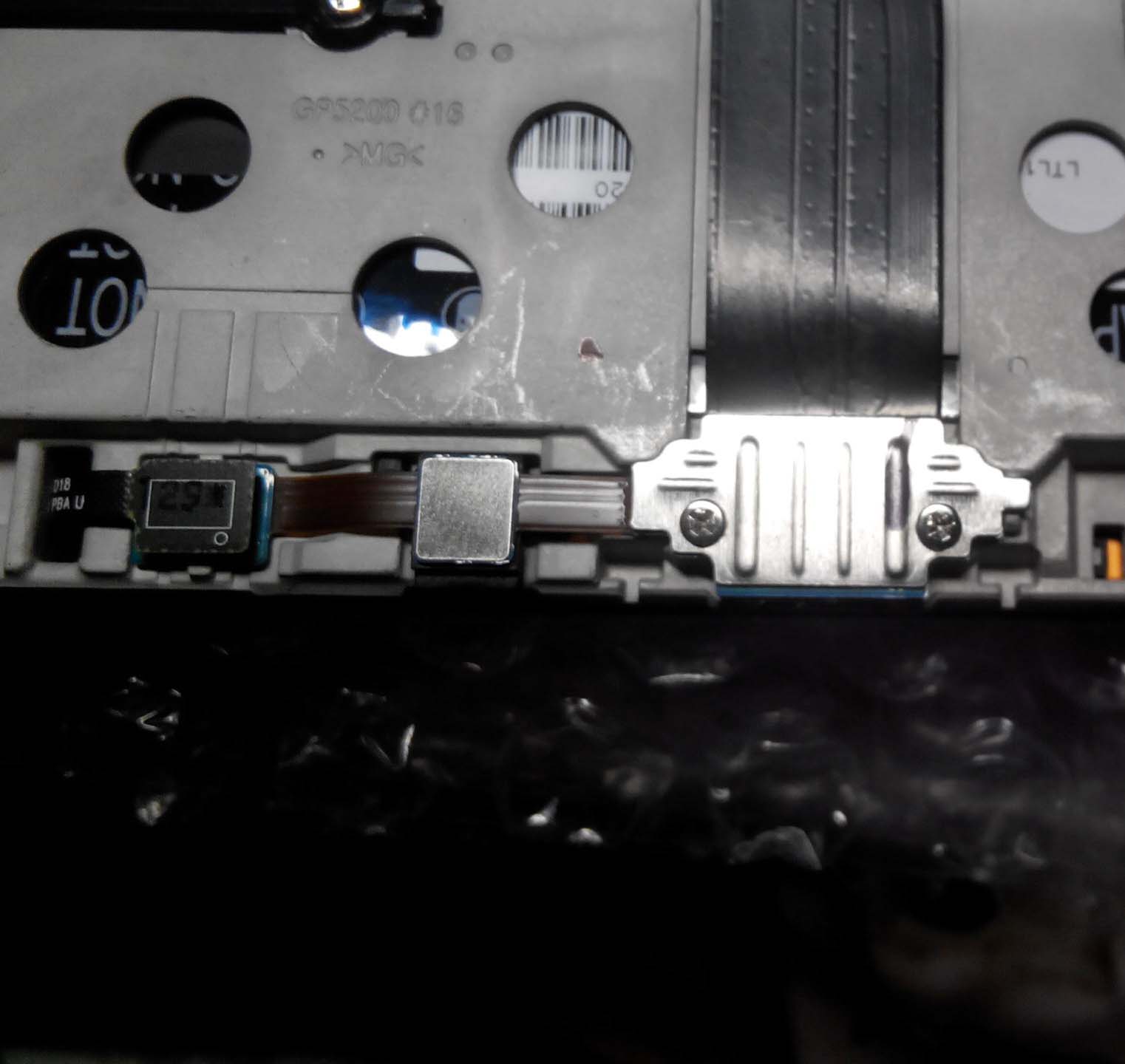

Следующим этапом отключил фишку слева от разъёма питания и приподнял шлейф вместе с микрофоном.

Отвинтил два винта, что держат разъем сверху, после чего вытянул его вместе с шлейфом.

Отложил планшет и крышку в другой угол стола, так как он мне пока не нужен в работе.

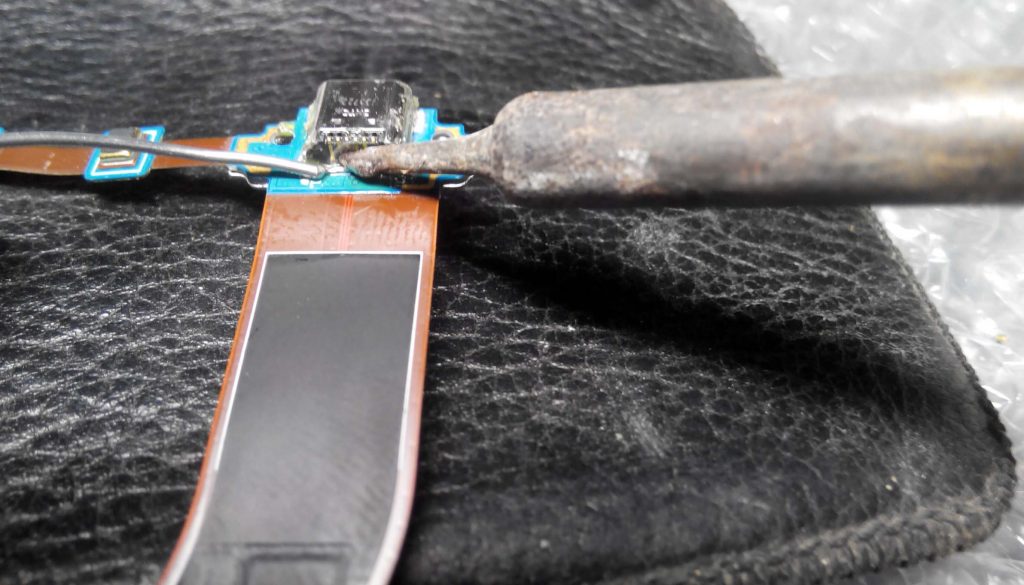

Так как в планшете используется без свинцовое олово, пропаиваю разъем свинцовым оловом, для того, чтобы легче было его отпаять.

Разбавляем припой под разъемом

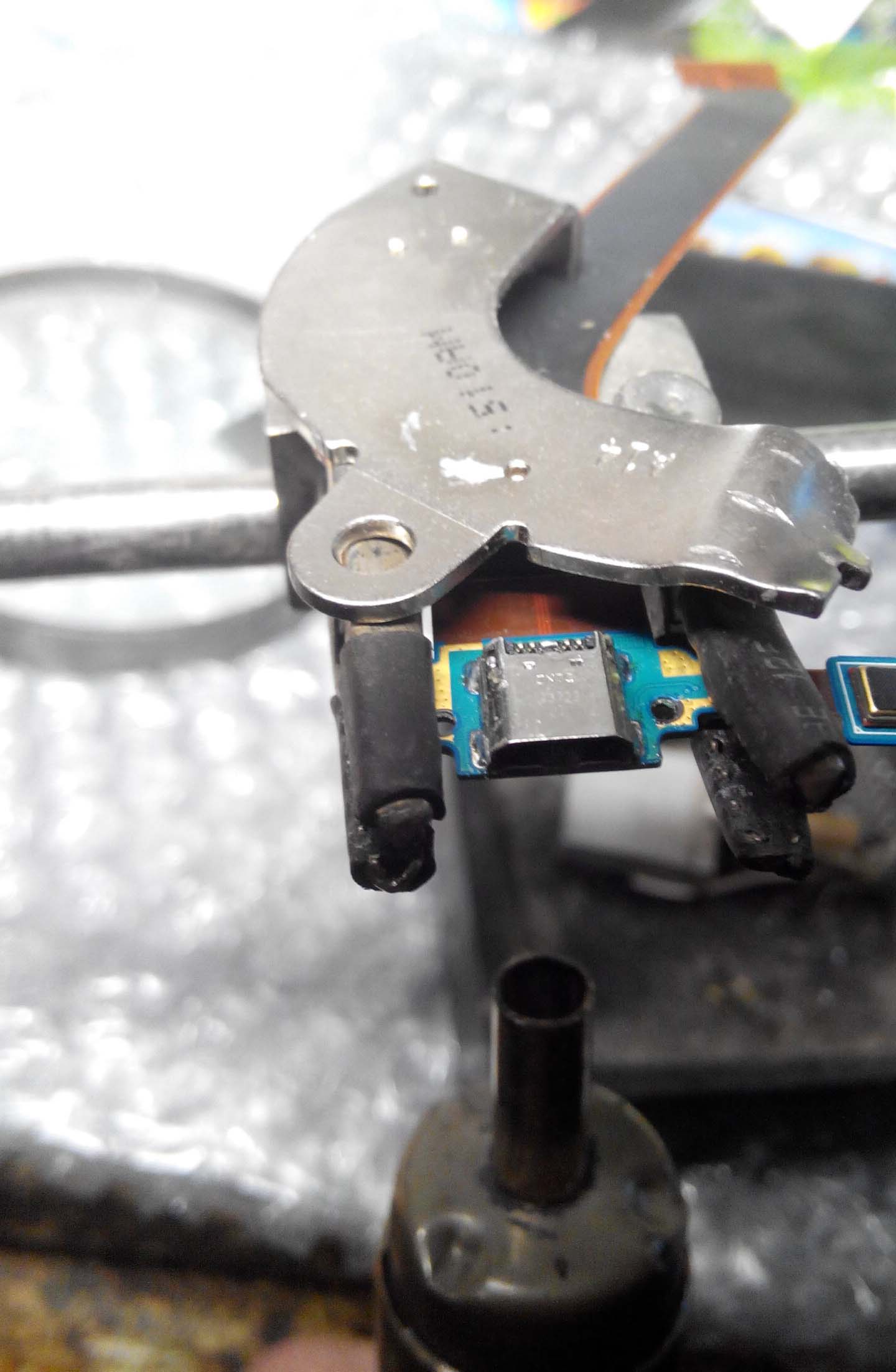

Закончив эту процедуру, закрепил шлейф на штативе, и по возможности обложил шлейф экранами, чтоб случайно его не перегреть.

Выпаивал разъем с помощью паяльного фена. Выставив на нем температуру 380 градусов, и воздух больше среднего, начал подогревать разъем снизу.

Примерно через 40 секунд разъем получилось снять.

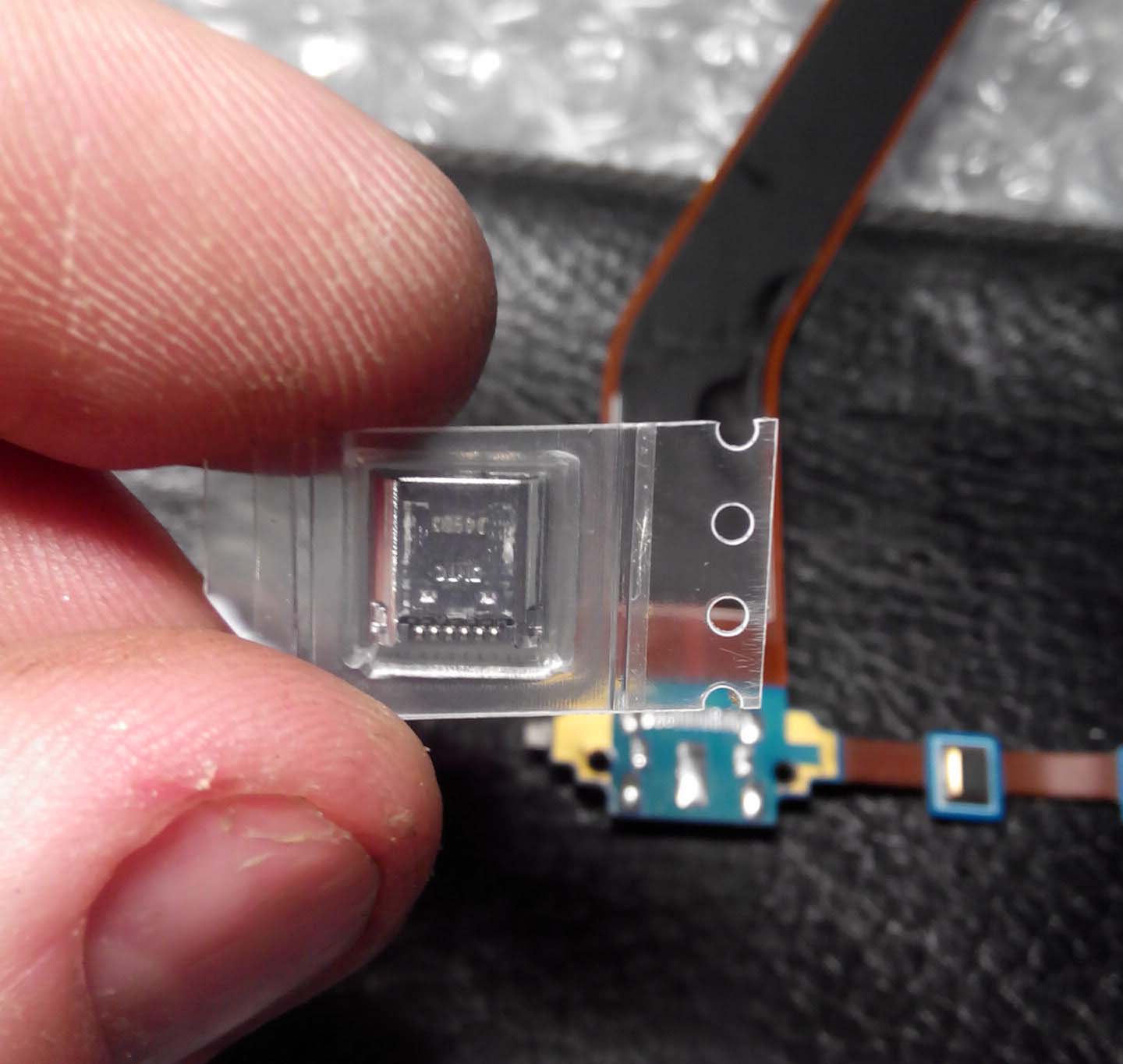

Почистив разъем спиртом от следов старого флюса, залудил контакты новым оловом и нанес новый флюс.

Впаивал разъем таким же образом, как и выпаивал. Положив новый разъем на плату, подогревал ее снизу, пока разъем не был впаян. Процесс не заснял, отвлекся.
Таким способом припаялся только корпус разъёма, ножки пришлось припаивать отдельно паяльником.
Имея дешёвый китайский микроскоп, потихоньку припаивал каждую ножку. Паять под ним очень проблематично, так что использовал его только для проверки качества.

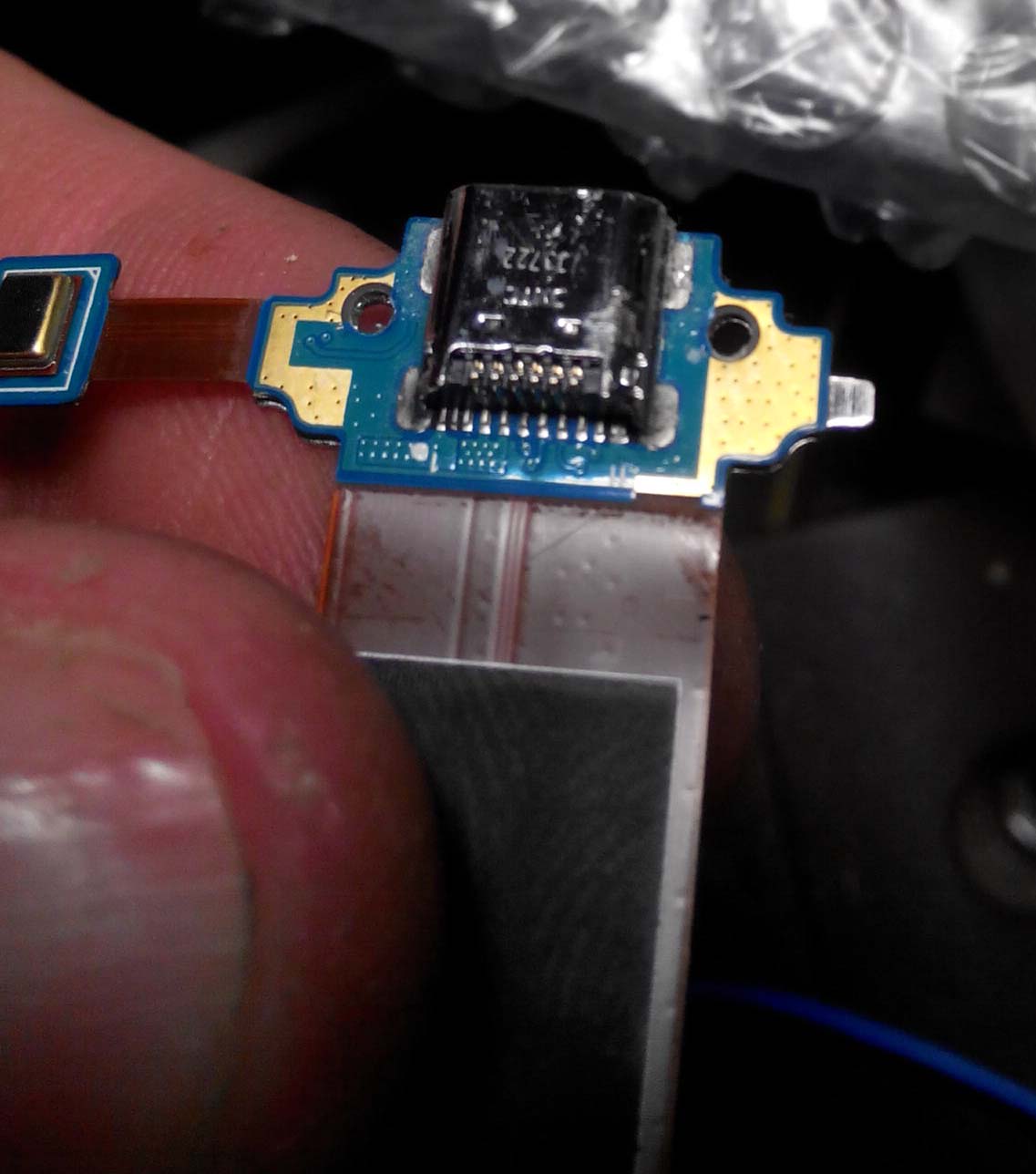

Фото результата припайки с микроскопа прилагаю ниже.

Инструменты для открытия задней крышки

Еще несколько лет назад для установки сим-карты требовалась разборка устройства. Снять заднюю панель не составляло труда — ведь иначе невозможно было подключить сим-карту. Современные девайсы оборудованы специальным лотком для «симки» и дополнительной карты памяти, а также несъемным аккумулятором, так что необходимость открыть крышку у смартфона Ксиаоми в штатном режиме может и не возникнуть.

Но иногда это действие необходимо: например, в случае падения в воду. Чтобы спасти гаджет, потребуется срочно достать аккумулятор, если другие способы отключения не работают. Некоторые рискуют самостоятельно выполнять и более сложные работы — менять не только батарею, но и сенсор экрана или динамики. Эта инструкция поможет, в первую очередь, если нужно открыть Xiaomi Redmi 4x. Но и обладателям других моделей линейки Xiaomi Redmi 4 полезно узнать, как снимать заднюю крышку.

В идеале работа должна производиться специальным оборудованием — в продаже на соответствующих сайтах можно найти особую лопатку для разбора устройства. Но в экстренных условиях приходится обходиться подручными средствами — гитарным медиатором или пластиковой картой. Также потребуется тонкая отвертка и пинцет. Для извлечения SIM-карты используется специальная шпилька, но ее легко заменить канцелярской скрепкой.

Меры безопасности

Ремонт смартфона, как и любых других технически сложных устройств, требует соблюдения правил. Если требуется самому открыть Сяоми Редми ноут 5 или телефон другой модельной линейки, необходимо позаботиться о технике безопасности.

Важно, в каких условиях будет производиться работа — помещение должно быть достаточно освещено, хорошо проветриваться. Недопустимо вскрывать гаджет в местах с повышенной влажностью

Поверхность должна быть ровной и чистой

В процессе демонтажа следует обращать внимание на порядок и складывать все детали в определенной последовательности — это облегчит сборку. Руки должны быть чистыми, можно надеть тонкие виниловые перчатки

В случае замены аккумулятора необходимо избегать его соприкосновения с продуктами питания. Батарею нельзя деформировать, пытаться разобрать. Утилизировать использованный источник питания также нужно правильно — нельзя просто выкинуть его в мусорное ведро, следует воспользоваться специальным контейнером.

Обязательно нужно отключить питание и отсоединить гарнитуру. Чтобы не столкнуться с неожиданностями, перед началом надо внимательно изучить инструкцию, чтобы быть готовым к тому, с чем придется столкнуться. Требуется неукоснительно соблюдать все рекомендации по действиям и их порядку.

Самостоятельно пытаться открыть телефон Сяоми можно только в крайнем случае и если у пользователя есть определенный навык. Всегда следует помнить, что чистку или замену модулей, требующих разбора устройств Xiaomi, лучше проводить в сертифицированном сервисном центре. Это гарантия того, что все работы будут выполнены квалифицированными специалистами.
