Термостат для холодильников: устройство, неисправности и замена

Как отрегулировать реле на холодильнике

Выполнять такую процедуру рекомендую в следующих случаях:

задняя стенка полностью покрыта инеем. Если наледь присутствует лишь на половине стенки, то регулировка не поможет;
слишком низкая температура в холодильной камере.

Такие причины регулировки относятся к двухкамерным агрегатам. В однокамерных достаточно проверить распределение льда в морозилке. Если ее внутренние стенки полностью покрыты инеем, то процедура может принести результат. В случае отсутствия изморози на каком-либо участке и постоянной работы мотора причина неисправности кроется в утечке фреона, деформации уплотнителя или непроходимости фильтра.

Отрегулировать термостат человеку без опыта сложно. Специалисты тратят не меньше суток на подобную процедуру, если агрегат двухкамерный. Регулировка термостатов однокамерных холодильников занимает в 2 р. меньше времени, так как их режим работы и отдыха намного короче.

Рассмотрим, как отрегулировать устройство на примере термостата Danfoss 25Т65 для двухкамерного холодильника:

ручку управления поставьте в среднее положение;
если закрутите центральный регулировочный болт, то агрегат отключится. Если немного открутите, то длительность работы холодильника увеличивается;
второй болт расположен с наружной части. Им регулируют время стоянки агрегата. Если открутите, то будет стоять дольше, закрутите – меньше.

Серьезные поломки, из-за которых холодильник сильно морозит

Некоторые поломки и неисправности холодильника могут оказаться слишком сложными для самостоятельного ремонта. Решение большинства проблем требуют опыта, специальных инструментов и деталей. Поэтому, если возникают подозрения на серьезную неисправность, нужно обратиться за помощью к мастеру.

Термостат

При неисправности термостата сломанная деталь подает непрерывный сигнал о слишком высокой температуре в холодильнике. Из-за этого компрессор начинает автоматически охлаждать воздух, нарушая температурный баланс. Основные признаки неисправности термостата:

холодильник не включается при подсоединении к сети;
температура в холодильной камере составляет 0° С или ниже (оптимальный показатель — +4-6° С);
задняя стенка камеры покрывается толстым слоем наледи;
компрессор работает с очень короткими перерывами, либо не отключается совсем.

Причины поломки могут заключаться в износе оборудования, резких перепадах напряжения или попадании жидкости на незащищенные контакты.

Для решения проблемы нужно извлечь неисправный термостат и проверить его специальным тестером. Если показатели будут равны нулю, то термостат исправен. Если нет — необходимо заменить деталь на новую при помощи мастера.

Датчик температуры

Электромеханические холодильники оснащены ручным регулятором температуры, который устанавливается под морозильной камерой. Внешне поломку не заметить, однако холодильник перемораживает, либо не морозит совсем. Причины поломки также могут заключаться в износе оборудования, перепадах напряжения или механических повреждениях.

Поломку определяют специальным тестером. Если показания на устройстве нулевые, то проблема не в датчике температуры, если выше нуля, то потребуется вмешательство профессионалов.

Клапан переключения

Данной поломке подвержены однокомпрессорные агрегаты. В холодильной камере продукты слишком замерзают, а в морозильнике наоборот температура выше заданной.

Утечка фреона

Если холодильник резко стал морозить слишком сильно, но компрессор при этом не отключается, а задняя стенка покрыта наледью, то причина может быть в утечке фреона. Шумная работа компрессора также указывает на недостаточность фреона и масла в системе.

Возникнуть данная проблема может из-за механических повреждений, в ходе которых образовались микротрещины в системе охлаждения, через которые и выходит фреон.

Засор капиллярной системы

Засор капиллярной системы зачастую происходит из-за попадания в фильтр-осушитель лишней влаги и посторонней жидкости. Также могут образовываться засоры после перегорания мотора-компрессора.

В процессе работы холодильника газ соединяется с маслом в компрессоре и циркулирует по системе. Масло может оседать на стенках трубок, создавая препятствия для правильной циркуляции хладагента. Это вызвано двумя причинами — некачественное масло или неправильная эксплуатация холодильника.

О засорении трубки свидетельствует несколько признаков:

очень слабо морозит морозильный отсек;
в основной камере не хватает охлаждения;
на задних стенках камер нарастает толстый слой льда.

Также на стенках камеры может собираться много влаги и самопроизвольно отключаться компрессор.

Исправить неполадку можно только полной заменой масла во всей системе, обратившись за помощью к мастеру. Самостоятельные попытки ремонта могут вызвать более серьезную поломку и выход из строя всего холодильника.

Проверка терморегулятора холодильника: способ № 3

И, наконец, третий способ – проверка тестером. Это уже требует демонада терморегулятора. Переводим тестер в режим измерения сопротивления и выставляем на минимум: аналоговый на «Х10», цифровой – на «200». Также можно выставить тестер в режим «прозвонить цепь». Аналоговый тестер перед использованием следует откалибровать: замкнуть щупы и боковым колесиком выставить стрелку на ноль.

Для создания условий, приближенным к условиям работы терморегулятора холодильника, снятую деталь следует опустить в стакан с холодной водой на 1-2 минуты. Затем «прозваниваем» терморегулятор. Цифра «1» на экранчике тестера наглядно свидетельствует о поломке терморегулятора. Должно быть «0». Такой терморегулятор восстановлению не подлежит и требует однозначной замены.

Уж если вам удалось самостоятельно демонтировать деталь и вы даже запомнили, в какой последовательности вы снимали провода и клеммы, то вполне сможете подключить новый терморегулятор самостоятельно. Если остановились на одном из первых двух способов проверки – лучше обратитесь к мастерам из ALM-remont. Также не откладывайте обращение, если терморегулятор оказался исправным. Значит, поломка намного серьезнее и чревата осложнениями вплоть до полной остановки и ремонта холодильника.

Устройство среднестатистического холодильника

Сперва фреон, который является охлаждающим агентом, двигается в конденсаторный узел с помощью компрессора. Потом происходит конденсация жидкостной фракции из газообразного хладагента. В результате всего этого выделяется тепло, выводимое с задней стороны холодильника.

После чего прошедший сжижение фреон двигается через узкие трубки, потом вновь становится газом и, попав в блок, где происходит испарение, начинает кипеть. Собственно этот блок и является генератором холода. А сам фреон проходит обратно к компрессору, и этим заканчивается круговорот фреона в холодильнике.

Созданный таким образом холод для начала идет в морозилку, а вот потом уже переходит в холодильную камеру, сам или через меры принуждения. Из-за такой схемы морозилка менее зависима от целостности всех узлов холодильника, чем сама холодильная камера, поэтому она и может иметь более холодную температуру, в отличие от неё.

Также есть холодильники с двумя компрессорами, где каждый отвечает за свою камеру, то есть морозилку или холодильник. Такой тип приборов удобен возможностью отключения либо одной, либо другой камеры для того, чтобы использовать их поодиночке.

Требуется действовать следующим образом, если есть намеки на поломку прибора:

Опытным путем понять, куда именно не проходит холод.
Проверить, есть ли рядом с холодильником обогревательные приборы, такие как обогреватель, батарея, духовки и другие.
Проверить целостность резиновой прокладки на дверце холодильного шкафа, и не мешает ли что-нибудь её правильному закрытию.
Кроме того, желательно еще будет посмотреть, есть ли на задней части физические повреждения и ржавчина или окисление на всех составных частях холодильника.

Как работает и где находится

Устройство терморегулятора холодильника напоминает реле, один конец которого снабжен герметичной трубкой, наполненной хладагентом. С другой стороны имеются контакты, разъединением которых подается сигнал компрессору. Трубочка с фреоном закрепляется на испарителе. Принципы работы термостата включает следующие действия:

Хладагент, циркулирующий в трубке, быстро реагирует на изменение температуры. Если она повышается или снижается, давление в капилляре меняется.
При смыкании или разъединении контактов срабатывает пружина. Деталь применяется в управлении уровнем температуры в камере. Пружина подключена к регулятору. Поворотом ручки изменяют степень сжатия пружины. Из-за этого выраженность усилия, прикладываемого для смещения контактов, снижается или увеличивается.
При изменении положения контактов реле запускает или выключает компрессор. Так регулируется температура в морозильной и холодильной камерах.

В аппаратах с электронным управлением механизм действия реле, которое работает в холодильнике, будет несколько иным. Требуемый температурный показатель достигается путем фиксации капиллярной трубкой фактических показателей. Электронный модуль нужен для приема сигналов с нескольких датчиков. Отремонтировать подобный терморегулятор своими руками практически невозможно.

Внутри

Такое расположение термостата свойственно старым моделям холодильных установок. Эта деталь находится внутри камеры, она защищена пластиковым корпусом.

Снаружи

В таком случае терморегулятор обнаруживается возле ручки выбора температурного режима. Для извлечения детали необходимо удалить крепежные элементы и снять регулятор.

Отрегулировать работу терморегулятора можно самостоятельно

Если регулятор температурного режима выкручен слишком сильно, продукты в камере будут замерзать. Пища потеряет свои полезные свойства. Когда в холодильнике слишком тепло, в продуктах начинают размножаться бактерии, это приводит к их быстрой порче

Поэтому важно правильно отрегулировать температуру и работу терморегулятора

В холодильной камере оптимальной считают температуру от +4 до +6°С, в морозильной — -18°С. Их устанавливают вручную. В механических моделях нужное положение находится между значением 2 и 3,5. В технике с электронным управлением температуру устанавливают в градусах — от +4 до +6°С.

Зачастую перед включением агрегата пользователи не смотрят в инструкцию по эксплуатации и регулируют температуру, произвольно вращая термостат. Это не всегда приводит к правильной настройке техники.

Чтобы проверить правильность регулировки, используют уличный термометр. Его помещают в стакан с водой, ставят в центре камеры и оставляют на ночь. После чего смотрят показатели. Если они выше +4°С, то регулятор подкручивают в сторону охлаждения. Если ниже +2°С, поворачивают в обратном направлении. Обычно вращение винта на пружине по часовой стрелке повышает температуру, а против — понижает. Один оборот равен примерно 5-6°С.

Когда температура стабилизирована до +4°С, проводят проверку морозильной камеры. Термометр помещают в нее на 3-4 часа. Если температура ниже -25°С, то ручку поворачивают вверх, чтобы повысить температурный режим. Если выше -18°С, то температуру снижают.

Как функционирует система No Frost

Испаритель в технике располагается за задней или боковой стенкой. Двухкамерные холодильники могут оснащаться двумя вентиляторами, по одному в каждом отделе. Эти вентиляторы перегоняют холодный воздух по камерам.

После остановки мотор-компрессора начинается оттайка. Влага стекает в дренажное отверстие и выводится из системы. Можно отметить такие преимущества «Ноу Фрост»:

равномерное охлаждение продуктов в отделении;
небольшая разница температур между полками;
минимальный уровень ухода — система редко нуждается в разморозке;
отсутствие снега в морозилке;
супербыстрая заморозка.

Есть и недостатки:

за счет работы вентиляторов повышается уровень шума;
меньшая степень загрузки за счет конструкции;
потребление большего количества электроэнергии;
высокая стоимость (по сравнению с холодильниками капельного типа).

Частые неисправности

Основные неисправности холодильника:

шум и стук;
нарушения работы теплового реле;
появление наледи внутри камеры;
сбой режима заморозки;
непрерывная работа компрессора;
сильная либо слабая заморозка и т.д.

Шум и стуки

Чрезмерно сильный шум у холодильного агрегата появляется при его неправильной установке на кухне. При монтаже специалисты рекомендуют контролировать положение техники на ровной твердой поверхности. При соблюдении данных требований потребуется проверить причину возникновения у холодильника неисправности.

Основными причинами нарушений могут быть следующие:

Поломка системы вентиляции или затруднение работы вентилятора из-за наледи на стенках. В данном случае необходимо разморозить холодильное оборудование.
При замене компрессора возможна неправильная установка, агрегат может примыкать к трубкам, вызывая дребезжание.

Часто срабатывает тепловое реле

Срабатывание теплового реле на отключение холодильного оборудования происходит по следующим причинам:

повышение напряжения в электродвигателе;
ненадежная фиксация элемента;
окисление контактов реле;
заклинивание компрессора;
неисправность механизма аппарата.

Нарушения в электропитании мотора возникает часто по причине перегорания обмотки. Для устранения неисправности рекомендуется проверить силу напряжения в электросети. При стабильном показателе потребуется проверить реле, отсоединив электродвигатель и подключив его напрямую. Если холодильное оборудование работает устойчиво, реле заменяется на новое.

Если холодильник не будет стабильно работать при отдельном подключении, возможна поломка компрессора. После диагностики прибор заменяется на новый.

Снежная шуба внутри

Чрезмерное замораживание в морозильной камере техники, не оснащенной комплексом No Frost, может привести к образованию обильной наледи, инея. Неполадка указывает на длительное отсутствие размораживания бытовой техники. Потребуется выполнить разморозку для устранения дефекта.

В перечне возможных причин:

перегруженность продуктами;
поломка компрессора;
выход из строя терморегулятора либо сенсорного датчика;
скопление загрязнений в капиллярной трубке;
утечка фреона и т.д.

Бьется током

Источником неисправности холодильника может быть повышенное электронапряжение. Специалисты рекомендуют отключить технику от сети. С помощью мультиметра проверяется состояние электропроводки от устройства до вилки. Аппарат позволит оценить уровень заземления в розетке и участок провода, на котором произошел сбой.

В перечне распространенных вариантов поломка:

вилки, питающей холодильный прибор;
кабель от холодильника;
провода от компрессора;
терморегулятора.

Рекомендуется обратиться к специалистам сервисного центра за устранением дефекта оборудования. Детали заменяются на соответствующие по характеристикам.

Компрессор работает без перерывов

В стандартных условиях холодильное оборудование функционирует непрерывно около 12-20 минут, затем происходит отключение техники. При работе компрессора без остановки более длительное время возникает вероятность поломки мотора. Причиной этого нарушения может быть сбой в функционировании термодатчика либо терморегулятора.

Повреждение компрессора возможно также при неисправности основного модуля управления. После диагностики и выявления неполадки проводится перепрошивка детали либо ее замена. Новые элементы приобретаются в отделе запчастей либо у мастеров. Непрерывная работа мотора бытовой техники может отмечаться при высокой температуре воздуха.

Слабо или сильно морозит

Слабое либо чрезмерное замораживание продуктов в холодильнике возможно при сбое в работе терморегулятора. В данном случае потребуется заменить деталь самостоятельно. При отсутствии опыта рекомендуется обратиться к специалистам сервисного центра, которые могут диагностировать неисправность и выполнить качественный ремонт в короткие сроки. Причиной чрезмерной заморозки может являться перегруженность продуктами морозильной камеры. Рекомендуется убрать и пересортировать продукцию, очистить технику.

Возможные причины выхода из строя

Существует несколько явных признаков, свидетельствующих о поломке термостата:

компрессор работает, не переставая, или с недолговременными остановками (это можно понять по постоянному шуму холодильника);
стены изнутри покрыты льдом, а в морозильнике намерзает снег;
в холодильной камере установлена низкая или высокая (относительно) температура;
под холодильником растекается вода;
рефрижератор сам отключается и перестаёт работать.

Основная причина поломки термостата – механический износ элементов. При этом наиболее вероятно повреждение:

корпуса сильфона. Герметичность нарушится, часть хладагента выйдет наружу, и обеспечение требуемой величины давления для включения компрессора станет невозможным;
контактов из-за прогорания;
соединения трубочки и испарителя. Герметичность, обеспечиваемая клеевым соединением, нарушится.

Как проверить работоспособность самостоятельно

Проверить работоспособность устройства в домашних условиях можно многими способами. Особенно показательны такие, которые связаны с конкретной проблемой. Например, если холодильник работает, не останавливаясь, следует его отключить, разморозить, выкрутить ручку температурного регулятора до минимального значения и заново включить, предварительно поместив внутрь холодильной камеры термометр. Если спустя пару часов значение измерения градусника больше или меньше +6°С, то терморегулятор нужно заменить.

Проверка при образовании льда внутри рефрижератора осуществляется другим путём. При работающем компрессоре необходимо повернуть ручку регулятора и увеличить температуру. При исправном термостате компрессор остановит свою работу.

При проблеме, заключающейся в не включающейся технике, термореле проверяется прямым замыканием двух проводов, входящих в терморегулятор. Если при отсоединении устройства от электросхемы, рефрижератор включается, то термостат неисправен.

Существуют способы проверки, требующие демонтажа прибора. В основном, ими пользуются специалисты, но обычный обыватель так же способен их применять. Один из таких способов: использование мультиметра. Демонтировав термостат, его трубку помещают в холодную воду на несколько минут, а после подключают к мультиметру, предварительно выставленному на режим «сопротивление». Устройство признаётся рабочим, если при «прозвоне цепи» на тестере отображается «0»

Устройство и принцип действия терморегулятора

Термостат — это реле, включающее и отключающее холодильник в зависимости от температуры в камерах. С одной его стороны выходит герметичная сильфонная трубка, заполненная хладагентом, на противоположной стороне расположены клеммы для присоединения проводов. Конец трубки прикрепляется к испарителю.

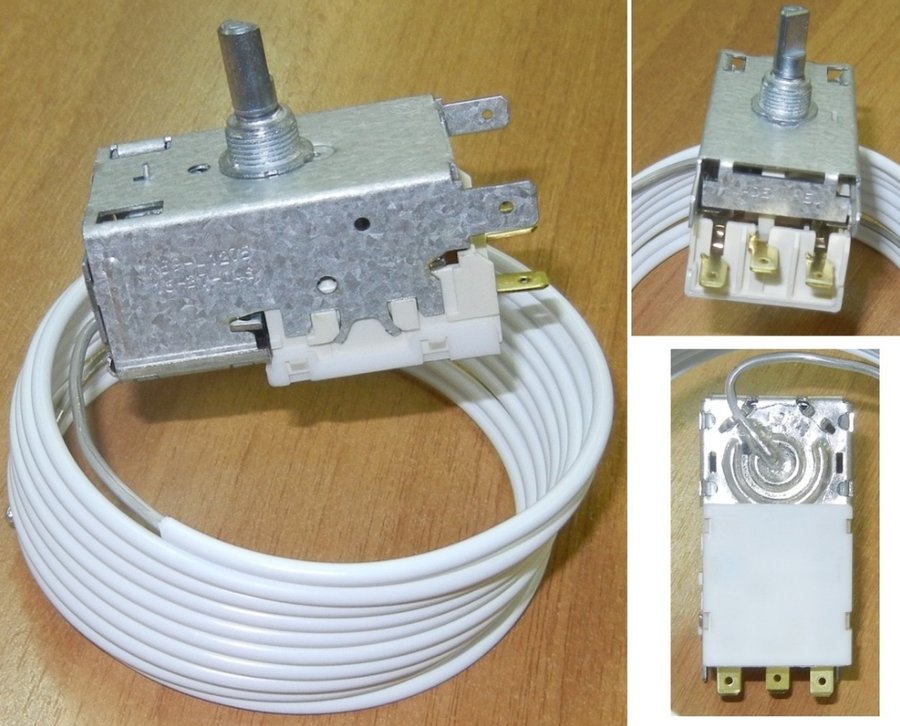

Терморегулятор холодильника Индезит.

При повышении температуры — давление в трубке повышается за счёт расширения хладагента, что приводит к замыканию контактов, включающих компрессор. После понижения температуры — давление падает, что приводит к размыканию контактов. Значение температуры, при котором переключаются контакты, зависит от натяжения пружины, воздействующей на них. Её усилие регулируется поворотом ручки установки температуры. Таким термостатом оснащён холодильник Ока, Атлант и другие модели с механическими терморегуляторами.

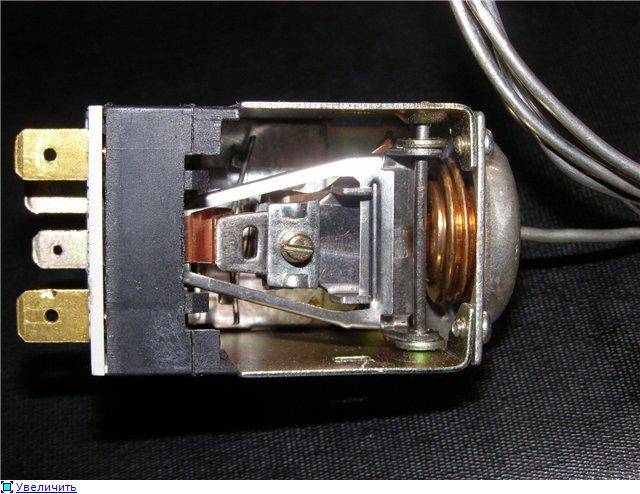

Механический терморегулятор.

На многих современных моделях используется электронное регулирование температуры. Оно состоит из модуля управления и нескольких датчиков, контролирующих температуру в разных зонах, иногда на каждой полке. Для ремонта такой системы потребуются глубокие познания в электронике или вызов мастера.

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

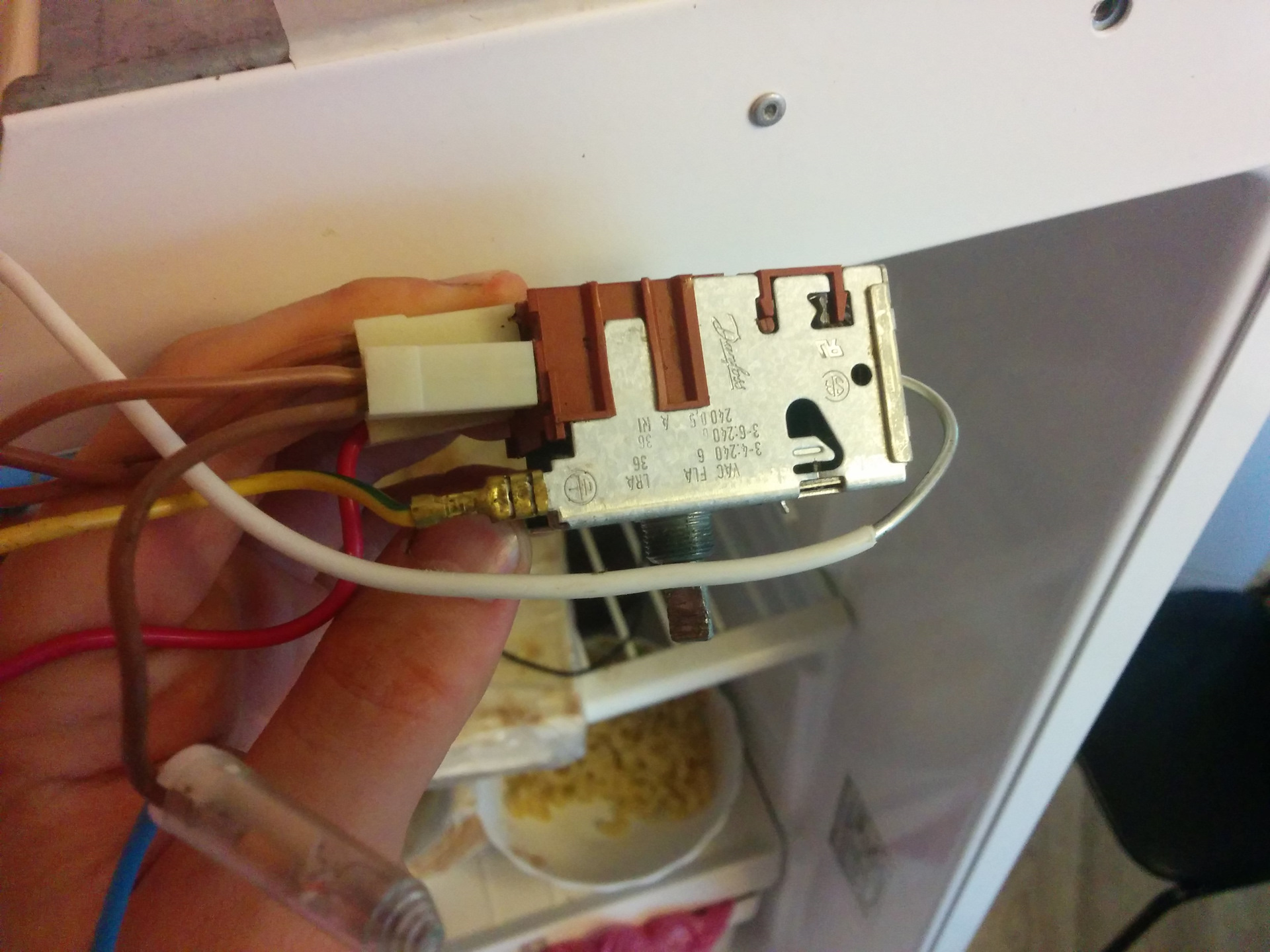

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание. Все они имеют различную цветовую маркировку в зависимости от назначения

Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции. При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета. На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый – соединен со световым индикатором.

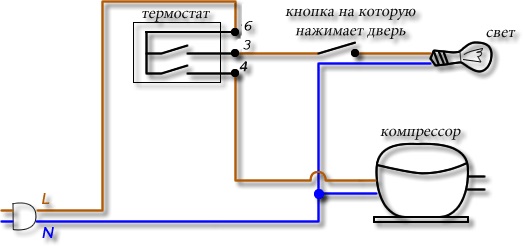

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры. Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно. Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

Рекомендуем: Ремонт сплит-системы своими руками: основные поломки и способы их устранения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора. Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Правила демонтажа термореле

Техника бьет током

Когда при соприкосновении с корпусом бытовой техники вы чувствуете небольшой электрический разряд, то использовать такое изделие нельзя. Надо срочно выяснить причину пробоя на корпус, для этого есть простой метод: надо замерить сопротивление изоляции устройства при помощи мегомметра. Отключаем холодильник и визуально осматриваем все провода, если визуально неисправность установить не получается — начинаем поочередное проверку проводки.

Провод «Земля» от прибора подсоединяем к корпусу, а провод «Линия» — поочередно касаемся проводов, идущих к реле, терморегулятору, компрессору. После обнаружения провода, где был пробой, заменить его на новый. Опытные мастера советуют — лучше не рисковать с дополнительной изоляцией неисправного провода.

Итоги

Терморегулятор является важным элементом устройства холодильника, так как он поддерживает правильный температурный режим внутри камер. При подозрении на его неисправность вы можете выполнить простые действия по проверке его функционирования. Если она подтвердит поломку, то при отсутствии опыта в ремонте холодильников вызовите мастера, который установит новую или взаимозаменяемую деталь.
