Подключение посудомоечной машины к воде и сливу

Подготавливаем инструменты и материалы

Независимости от того, какую вы выбрали модель ПММ — компактную, встраиваемую или отдельно стоящую, чтобы подсоединить машину, вам предстоит заранее подготовить инструменты согласно списку. Что нужно, чтобы встроить машину?

• электродрель;
• отвёртка;
• нож;
• стройуровень;
• 2 разводных ключа;
• отвёртка для проверки проводки (индикаторная).

Что касается материалов, их предстоит закупить заранее. Существуют стандартные ситуации, когда по зданию были разведены трубы из металлопластика ¾ дюйма с уже присутствующим заземлением. В таком случае нужны:

• тройник ¾ дюйма;
• запорный кран ¾ дюйма;
• лента для водопровода;
• розетка с заземлением;
• провод оптимального сечения и длины.

Дополнительно можно купить фильтр для очистки. В зависимости от ситуации бывает, что требуются удлинённые шланги, т.к. в наборе производители чаще всего добавляют очень короткие, которые не достают до места подсоединения.

Как подключить посудомоечную машину своими руками

Самостоятельное подключение посудомойки-автомат сэкономит владельцам средства и время. Перед тем как установить посудомоечную машину, внимательно прочитайте инструкцию. Как правило, краткое пошаговое руководство прилагается ко всем моделям известных брендов. В большинстве случаев устанавливать ПММ придется в четыре этапа:

1. Встроить посудомоечную машину в нишу и надежно закрепить ее там.
2. Подвести сеть 220 В и установить розетку в стене рядом с корпусом машинки.
3. Подсоединить ПММ к водопроводу.
4. Выполнить подключение агрегата к канализации.

Подключение посудомоечной техники к водопроводу и канализации – непростая задача

Подвод электросети

Хорошо, если на расстоянии до 1 м от корпуса ПММ в стене расположена розетка с заземлением, рассчитанная на потребление тока 16 А. Тогда электропроводку можно не делать. В противном случае придется вызывать мастера или подводить электричество своими руками.

Не допускается использование удлинителей, тройников и других подобных вариантов для подсоединения ПММ к электрической сети

Для проводки используйте медный кабель с тремя жилами, сечение каждой из которых должно быть не меньше 2 мм. На входе, в распределительной коробке или щитке, кабель должен быть подключен к автоматическому выключателю, рассчитанному на срабатывание от тока 16 А.

Кроме того, желательно подключить в кабельную линию УЗО – устройство защитного отключения, рассчитанное на ток 16 А, с током утечки 30 мА (см. фото).

Схема правильного подвода электроэнергии к посудомоечной машине

Подключение посудомоечной машины к водопроводу

Наилучший вариант – подключиться к смесителю раковины, расположенной рядом с ПММ. Для этого перекройте подачу холодной воды и найдите то место, где гибкий шланг от смесителя подсоединен к трубе, подающей холодную воду. В этом месте ослабьте крепление и открутите гайку, фиксирующую соединение гибкого шланга с трубой, затем извлеките шланг.

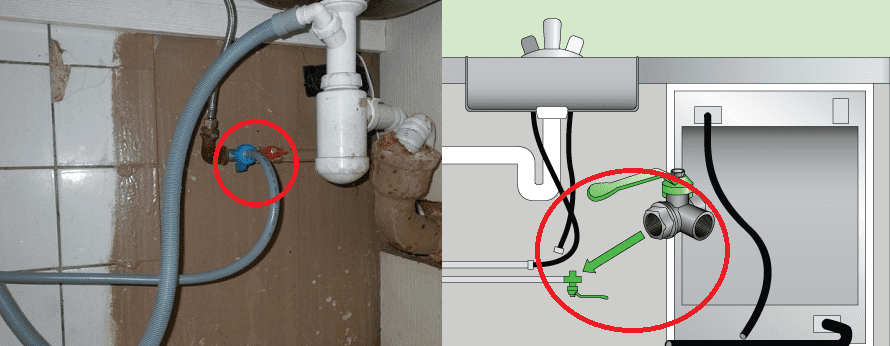

Один из вариантов установки тройника с встроенным запорным краном для подвода воды к автоматической посудомойке

На место соединения установите тройник, выводы которого подсоедините к гибкому шлангу смесителя и запорному крану. К последнему подключите фильтр грубой очистки и наливной шланг для ПММ. Не забудьте предварительно накрутить на резьбу всех соединений герметизирующую fum-ленту.

Если не получается подключиться к водопроводу под раковиной, можете врезаться в водопроводную трубу, проходящую недалеко. Для врезки в металлическую трубу лучше всего использовать обжимную муфту. Предварительно в трубе нужно просверлить отверстие для отвода воды.

Обжимная муфта с отводом и запорным краном

Если водопроводная труба изготовлена из металлопластика, из нее нужно вырезать кусок, равный по длине тройнику, который будет установлен. Затем в месте разреза установить тройник, к которому затем подсоединить запорный кран, фильтр и впускной шланг ПММ.

Тройник в разрезе металлопластиковой трубы

Подготовка слива в канализацию

В том случае если мойка располагается рядом с посудомоечным агрегатом, совместите их сливы, установив под раковиной сливной сифон с дополнительным отводом. По основному каналу будет поступать вода из мойки, по дополнительному – отработавшая жидкость с ПММ.

В продаже есть варианты сифонов с одним и двумя отводами. Два дополнительных отвода удобны, когда рядом с посудомойкой планируется размещение стиральной машины. О том, как правильно выполнить установку стирального агрегата, читайте в нашей статье.

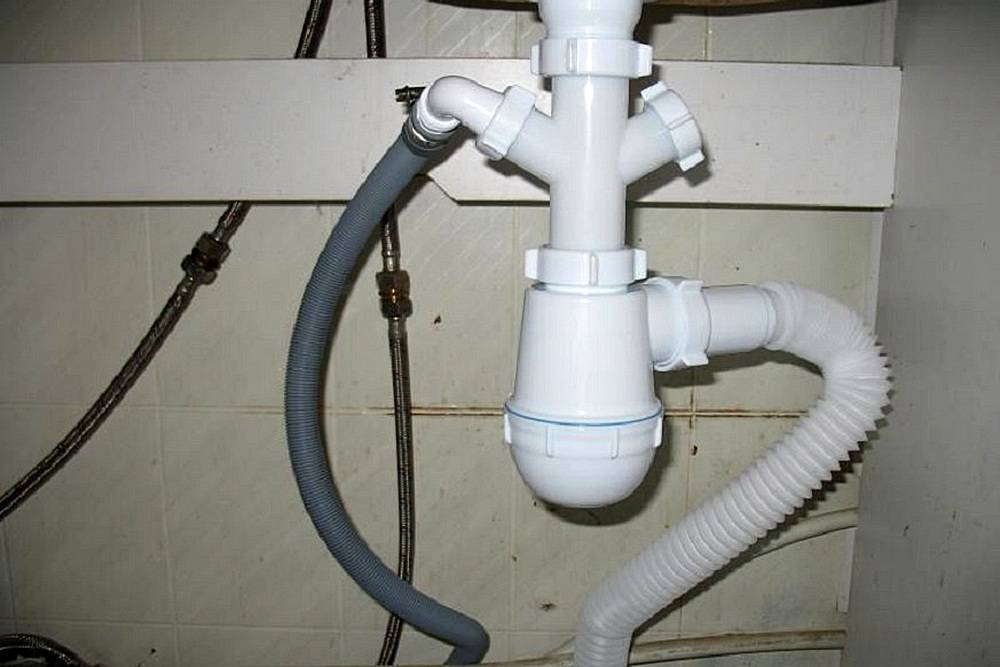

Сливной сифон с двумя отводами, к одному из которых подключена посудомоечная машина

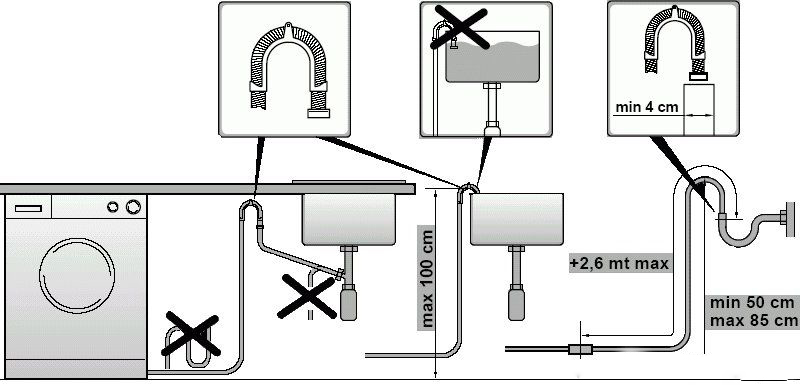

Чтобы вода из сифона не попадала в слив машинки, сливной шланг должен быть подключен через небольшой перегиб, подключенный непосредственно к ответвлению сифона.

Еще один вариант ­– на входе в канализацию установить тройник, в один из отводов которого подключить кухонную мойку, а в другой – ПММ. Чтобы неприятные запахи не распространялись по кухне, отверстия герметизируют резиновыми или пластиковыми манжетами.

Тройник, который выводит в канализацию слив из раковины и посудомоечной машины

Проще всего организовать слив из настольной ПММ. Для этого достаточно прикрепить сливной шланг к раковине мойки

Особое внимание следует уделить надежности крепления, так как вырвавшийся из раковины шланг может залить жидкостью пол в кухне

Сливной шланг, заключенный в пластиковый перегиб

Как видите, организовать подключение посудомоечной машины вполне по силам каждому. При себе нужно иметь только небольшой набор инструментов и подручные материалы. Если необходимо встраивать посудомоечную технику в нишу, следуйте инструкции, прилагаемой производителем к ПММ.

Этапы подводки коммуникаций к посудомоечной машине

Предварительные мероприятия, обязательные при монтаже посудомоечной машины:

• обеспечение обособленной линии электроснабжения с подходящими силовыми показателями;
• подготовка места подключения к холодному отводу смесителя;
• создание соединения сливного шланга с сифоном, расположенным под мойкой, или с отдельным отводом в сток канализационной трубы.

Важно соблюдать правильную очередность основных этапов самостоятельного монтажа ПММ. Розетку для подключения посудомоечной машины следует устанавливать в доступном месте. Розетку для подключения посудомоечной машины следует устанавливать в доступном месте

Розетку для подключения посудомоечной машины следует устанавливать в доступном месте.

Электрическая проводка

Для подключения автоматической защиты к электрощиту рекомендуется пригласить электрика. Это устройство предназначено для отключения тока при коротком замыкании в системе электроснабжения.

На следующем этапе прокладывается кабель, соединяющий розетку с электрическим щитом. При проведении установочных работ до монтажа кухонной мебели возможно штробление стен под размещение электропроводки.

Оптимальным местом для электроустановочных изделий признается участок, расположенный сбоку от ПММ. Допускается монтировать розетку над столешницей или внизу, немного выше пола.

После установки подрозетника в стене необходимо вывести провода.

На завершающем этапе самостоятельного подключения посудомоечной машины осуществляется соединение кабеля с установленной силовой розеткой. Для современной бытовой техники рекомендуется приобретать изделие, изготовленное по европейским нормативам.

Обязательным условием считается тестирование системы электроснабжения: при включенном автомате выполняется проверка моечного оборудования.

Врезка в водопровод

Подсоединение к холодному контуру водопровода выполняется с помощью тройника, распределяющего подачу воды между ПММ и мойкой на кухне.

Шаровый тройник для подключения посудомоечной машины к водопроводу.

Подключение к системе водоснабжения осуществляется по следующему алгоритму:

• перекрывается кран, подающий жидкость к узлам потребления;
• при открытом вентиле в любой точке водоразбора водяной поток сливается из внутреннего трубопровода;
• гибкая подводка смесителя отсоединяется от подающего патрубка водопровода или переходника;
• резьбовое соединение герметизируется ФУМ-лентой;
• устанавливается тройник, обеспечивающий удобное расположение крана;
• после замены износившейся прокладки новым резиновым уплотнителем прикручивается гибкая подводка смесителя;
• перекрывается запорный вентиль, вода направляется к мойке;
• при выявлении протечек либо подтягивается резьбовое крепление, либо заменяется сломавшееся изделие;
• после проверки установки уплотнительных колец накидными гайками фиксируется сливной шланг.

Отсутствие перекручивания и перегибов свидетельствует о том, что подключение к водопроводной системе выполнено правильно.

При замене тройника специальным коллектором появляется возможность одновременного использования нескольких приборов бытовой техники. Универсальное распределительное устройство имеет от 3 до 5 независимых выходов, позволяющих совмещать работу стиральной машины, фильтра тонкой очистки воды для питья, посудомоечной машины, обогревательного котла, бойлера и т.д.

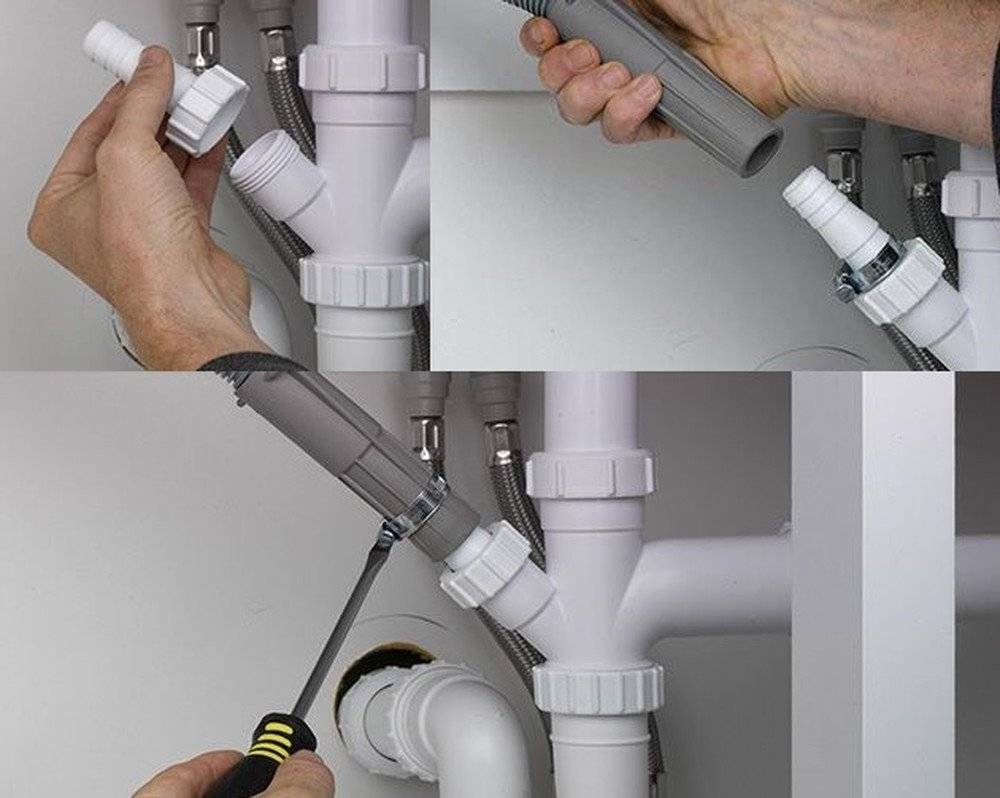

Врезка сливного шланга посудомоечной машины к трубе сифона раковины.

Сливное устройство

Есть несколько вариантов монтажа сливного шланга для соединения с канализацией. Наиболее экономичным и простым для самостоятельного исполнения является способ прямого подключения к моечному кухонному сифону. Для фиксации рекомендуется использовать полимерный угловой переходник, закрепляемый стальным хомутом.

Отработанная жидкость на выходе из посудомоечной машины имеет неприятный запах из-за биологических отходов, поэтому не рекомендуется использовать прямой слив в канализацию, минуя гидрозатвор, расположенный на сифоне. Это повышает вероятность проявления «сифонного эффекта», позволяя запаху распространяться по квартире.

Допускается сливать загрязненную воду напрямую в канализационную трубу через отдельный отвод. На трубопроводе формируется специальная петля, задерживающая сторонние запахи. Для герметизации участка соединения слива с системой стока рекомендуется использовать специальную силиконовую вставку. Выбирая такую накладку, необходимо учитывать диаметр отводного патрубка и сечение сливного шланга.

Подключение к электросети

Даже самая узкая посудомоечная машина, как, впрочем, и любая другая, работают исключительно от электричества. Аккумуляторы в данном случае не предусмотрены.

Подключение к электрической сети осуществляется следующим образом:

1. нужно проверить – заземлены ли розетки в доме. Если нет, то требуется провести такую процедуру самостоятельно или с помощью опытного мастера;
2. если в месте установки посудомойки нет электросети, ее нужно провести: для этого выдалбливают перфоратором вместилище под проводку в стене. Затем к электрическому щитку подсоединяют кабель и фиксируют дифавтоматом или УЗО, от агрегата тянут провод до того места, где предполагается розетка. Далее создают нишу под подрозетник, устанавливают его внутрь и выводят проводок, только потом устанавливается розетка;
3. новая розетка должна быть на расстоянии минимум 25-30 сантиметров от пола, но не более – использовать ее для подключения посудомойки будет неудобно;
4. современные машинки снабжены евровилкой, заменять ее на обычную строго запрещено.

Любая работа с током производиться только при полном отключении электричества в выбранном помещении. Для проверки наличия тока рекомендуется применять индикаторную отвертку – это самый простой и быстрей способ убедиться в том, что дальнейшие работы по установке розетки или прокладке новой сети будут безопасными.

Особенности подключения

Итак, пошаговая инструкция, как подключить посудомоечную машину поэтапно:

1. В случае если вы устанавливаете встраиваемую ПММ, то сначала вам нужно подготовить нишу, которая, как правило, должна быть шириной 60 см, а для узких моделей 45 см. Сровнять машину с уровнем тумб можно сняв столешницу и отрегулировав ножки нижних шкафов. Также вам нужно просверлить в корпусе шкафа отверстия для дренажного, водозаборного шланга и для электрических проводов.

• Установка посудомоечной машины под варочную поверхность запрещена;
• Место для установки выбирается так, чтобы длина дренажного шланга не превышала 1,5 метра. Допускается увеличение длины до 5 метров, но стабильную работу оборудования в этом случае сложно будет гарантировать.

1. Следующий шаг — подключение к электричеству. Учитывайте, что розетка должна быть типа «евро». Нужно заменить розетку, если она не соответствует стандартам (но не вилку машины). Не забываем, что при подключении мы обеспечиваем безопасность, а посудомоечная машина отличается существенным энергопотреблением. Это и определяет запрет на применение тройников и удлинителей. Монтаж розетки подразумевает использование провода диаметром более 2 мм. Кроме того, в электрическом щитке дополнительно монтируется защитный автомат на 16А. Также выполняется заземление с использованием 3-жильного провода, причем на трубы выводить его нельзя.
2. Далее — подключение посудомоечной машины к водопроводу. Для этого перекрывается вода, к трубе присоединяется тройник, затем фильтр, шаровой кран и хенка. Все резьбовые стыки изолируются фумкой – ее нужно наматывать не менее 10 слоев.

Также обязательна установка фильтра грубой очистки, так как он не допустит попадания внутрь машины песка, ржавчины из водопроводной трубы.

1. Что касается присоединения техники к канализации, то здесь можно пойти простым путем, установив сифон с дополнительным отводом и клапаном. Для того, чтобы защитить прибор от попадания воды из канализационной трубы, нужно особым образом разместить сливной шланг – в месте выхода в канализационную сеть его размещают на высоте 600 мм по стене, а затем перегибают, чтобы обеспечить сток воды.

1. Завершающий этап в подключении посудомоечной машины – это проверка устройства на работоспособность. В этом случае машину испытывают вхолостую, контролируя скорость поступления воды, ее нагрев, а также работу в сушильном режиме. Проверка проводится без посуды, но с обязательным добавлением регенерирующей соли и моющих средств.

• Как выбрать посудомоечную машину — готовимся к покупке
• Как выбрать встраиваемую технику для кухни
• Распространенные габариты посудомоечных машин
• Сломалась посудомойка – можно ли починить самостоятельно?
• Пользуемся посудомоечной машиной правильно
• Капитальная чистка посудомоечной машины за 7 шагов

Что важно знать об установочном процессе

Сложнее всего дается процесс: как устанавливать именно встраиваемую технику. С настольной или отельной проблем обычно не возникает – шланги для подключения к посудомойке чаще всего уже подсоединены или имеются в комплекте. Их требуется достать, подключить к агрегату с одной стороны и системам водоснабжения, водоотведения – с другой. Главное, чтобы рядом была розетка. Аппараты работают только от электрической сети в 220 Вольт.

Что касается встраиваемой техники, еще до подключения надо найти место установки:

• запрещается установка посудомоечной машины под электрическую варочную панель — это чрезвычайно опасно для здоровья и жизни людей;
• обычно установку агрегата планируют еще на этапе создания кухонного гарнитура;
• место под машинку должно быть чуть больше самой бытовой техники – хотя бы на 5-7 миллиметров по бокам и 5 сантиметров сзади;
• удобное расположение – в непосредственной близости от раковины, чтобы не тянуть шланги и провода по всему помещению;
• дверцы должны легко открываться на всю предусмотренную ширину, иначе загрузить туда посуду будет нереально.

Как выглядит сама встраиваемая посудомойка в целом, не имеет значения. Со всех сторон она будет закрыта, поэтому гнаться за внешней привлекательностью и переплачивать за нее в данном случае нет необходимости.

Подключение к сетям

Подвод электропитания

Самое простое решение подключения посудомоечной машины к электричеству – включение в розетку, специально подготовленную для этого во время проведения ремонта. Если же такой розетки нет, придется затратить некоторые дополнительные усилия для обеспечения новой машины энергией.

Блок с проводами для подсоединения к электросети

Подключение посудомоечной машины своими руками возможно при соблюдении определенных требований безопасности, приведенных ниже:

• Поскольку мощность, потребляемая посудомоечной машиной, достаточно велика, использование тройников и удлинителей для подключения может вызвать ее поломку и даже привести к возгоранию.
• Нельзя подключать машину и к розетке, предназначенной для электрической плиты.
• Для устройства в нужном месте розетки следует подвести от электрощита провод, имеющий диаметр как минимум 2 мм. В электрощите устанавливается защитный выключатель на 16 А, который автоматически отключит электроснабжение при превышении максимально допустимого уровня нагрузки сети.

Подключение проводов: подключите черный к черному (“фаза”), белый к белому (“ноль”) и зеленый (“земля”) к зеленому.

Проводя самостоятельное подключение посудомоечной машины, следует помнить, что для обеспечения действительного заземления машины кабель, подводимый к розетке, должен быть трехжильным.

Совет от профессионала: Никогда не «заземляйте» электроприборы на отопительные или газовые трубы, а также на трубы водоснабжения! Это очень опасно!

Подвод воды

Вода к посудомоечной машине подается по специальному отводу, устроенному для этой цели.

Подключение подвода воды

Осуществляется подключение следующим образом:

• На отвод для подачи воды в посудомоечную машину устанавливается фильтр, задерживающий песок и ржавчину.
• Если в машине не предусмотрена защита от случайных протечек, производя подключение посудомоечной машины к воде, следует установить запорный кран непосредственно перед фильтром. Он не допустит, чтобы внутрь посудомойки из водопровода попала вода, которая может привести к затоплению не только вашей квартиры, но и соседей с нижних этажей.

Совет от профессионала: Для того чтобы избавить себя от необходимости закрывать запорный кран после каждой мойки посуды, можно установить дополнительную защиту для машины: Aqua-Control, Aqua Stop или другое аналогичное устройство.

• В случае недостаточной для подключения к системе водоснабжения длины шлангов, входящих в комплект посудомоечной машины, можно их нарастить.
• В некоторых моделях посудомоечных машин предусмотрена возможность подключения ее к горячей воде. Это позволяет экономить электроэнергию на нагрев воды в процессе работы машины.

Совет от профессионала: Для российских условий подключение к горячей воде в многоэтажных домах с централизованным водопроводом нежелательно, поскольку в ней содержатся специальные добавки, препятствующие образованию ржавчины в трубах. Это может отрицательно сказаться на работе посудомоечной машины.

Организация слива воды (подключение к канализации)

Детали и сборка специального сифона для посудомоечной машины

Подключение слива посудомоечной машины к канализации – процесс, требующий не меньшей аккуратности, чем устройство подвода воды. Рассмотрим его более подробно:

1. Наиболее простой способ – слив воды через сифон, оборудованный дополнительным отводом и специальным клапаном, предупреждающим попадание воды в посудомойку из канализации или раковины.
2. Дополнительной защитой от поступления канализационной воды в посудомоечную машину может служить правильное расположение сливного шланга:

• отходящий от машины шланг следует закрепить на стене или кухонной мебели на высоте до 60 см выше места его входа в канализацию;
• затем перегнуть шланг таким образом, чтобы вода из машины самотеком поступала в сифон.

1. Перед тем, как подключить слив посудомоечной машины, убедитесь, что длины стандартного шланга (1,5 м) хватит. При необходимости длину шланга можно увеличить, но не более чем в два раза. Более длинный путь воды отразится на работе водяного насоса, создав добавочную нагрузку.

Подключение сифона к канализационной трубе и к трубе, идущей от машинки

Полезные советы

К Вашему вниманию несколько полезных советов, которые не только позволят правильно подключить посудомоечную машину, но и продлят срок службы техники:

• Установка сливного шланга в раковину крайне небезопасна, хотя и заметно облегчает процесс подсоединения. Опасность связана с тем, что отвод отработанной воды может выпасть из раковины и затопить соседей снизу.
• Техника компании Electrolux очень требовательна к правилам установки. Максимальный наклон в одну из сторон не должен превышать 2 градуса, поэтому обязательно проверяйте этот момент строительным уровнем.
• Если Вы решили купить какую-либо модель от фирмы Siemens, обязательно просмотрите габариты корпуса и сверьте с нормами изготовления мебели, в которую будет осуществляться установка. Очень часто Siemens пренебрегает техническими нормами и создает нестандартные габариты, вследствие чего возникают трудности при установке посудомоечной машины в готовую кухню.
• Ни в коем случае не подводите заземляющий контакт к газо- и водопроводным трубам. Заземление нужно подключить к заземляющей шине квартирного щитка. О том, как сделать заземление в квартире мы рассказали в отдельной статье.
• Воздушной зазор между стеной и задней стенкой техники должен составлять не менее 5 см, чего вполне достаточно для циркуляции воздуха.
• В комплекте обязательно присутствуют правила подключения и наглядная схема к определенной модели. Опираться нужно только на нее, т.к. все условия сугубо индивидуальны, хотя и имеют много общего.
• Пользоваться сетевыми фильтрами (удлинителями) не рекомендуется, т.к. они очень часто являются причиной аварии и пожара. Если никак по-другому не получается подвести питание, рекомендуется самостоятельно сделать электрический удлинитель. Такой способ подключения посудомоечной машины через удлинитель применять можно, в качестве исключения.
• Если Вы решили поставить отдельно стоящую посудомойку рядом с плитой, холодильником либо духовкой, к каждой технике подведи отдельную линию от распределительной коробки, чтобы не перегрузить установленную вблизи всех устройств розетку.

Также советуем просмотреть наглядную видео инструкцию по правильной эксплуатации посудомойки:

Советы по эксплуатации посудомойки

Вот и вся инструкция о том, как подключить посудомоечную машину к водопроводу, электросети и канализации своими руками. Надеемся, что информация была для вас полезной и интересной. Также рекомендуем ознакомиться с основными неисправностями посудомоек, чтобы в будущем вы были ознакомлены с тем, как ремонтировать технику в домашних условиях! Видео обзор монтажных работ Советы по эксплуатации посудомойки Материал взят с сайта: ​https://samelectrik.ru/​​​

Подключение посудомоечной машины к водопроводу

Водопровод подключается к холодной воде. Желательно установить фильтр на воду, который будет уменьшать ее жесткость. Это значительно продлит срок службы устройства.

Если не уделять должное внимание качеству воды, то машинка быстро выйдет из строя. Обратный клапан в устройстве сломается

Это приведет к тому, что даже чисто вымытая посуда будет неприятно пахнуть.

Чтоб обратный клапан не вышел из строя, ставятся фильтры на воду. Кроме этого, водопровод подключается только к холодной воде. К горячей присоединять не желательно, ведь качеству такой воды не предъявляется необходимых требований.

1. Этапы подключения водопровода:
2. перекрытие воды — обычно краник находится на кухне;
3. отсоединение шланга от смесителя;
4. на трубу накручивается тройник и соединяется со смесителем;
5. в тройник (в средний отвод) присоединяется кран шаровой. Последний имеет выход, к которому уже присоединяется шланг от посудомоечной машины;
6. устанавливается фильтр на отвод для задерживания мусора.

В комплект машинки может входить слишком короткий шланг. Его недостаточно будет для соединения с трубой на смеситель. В этом случае рекомендуется приобрести шланг большей длины. Не стоит пытаться нарастить старый – это будет не очень надежным решением.

Сливной шланг для посудомоечной машины

Одним из распространенных способов для того, чтоб выполнить самостоятельное подключение устройства к водоотводу является организация слива через сифон. Эту процедуру следует проводить аккуратно и придерживаться всех рекомендаций по монтажу.

Слив воды обязательно оборудовать обратным клапаном и дополнительным отводом. Это защитит от попадания воды из канализации в устройство.

• Пошаговая инструкция подключения:
• шланг, который отходит от машины, крепится на стене или на тумбе. Он должен быть расположен не менее, чем на 60 см выше входа слива в канализацию;
• закрепленный шланг наклоняется под необходимым углом для создания самотека воды из устройства. Перегиб необходимо сделать для того, чтоб вода из раковины не попадала в шланг посудомоечной машинки;
• сливной контур подключается к сифону под раковиной.

Если под раковиной уже имеется сифон без отводов, который менять не хочется, то можно воспользоваться другим способом. Для этого сливной шланг машины присоединяется к отводу канализационной трубы.

После этого стык плотно заматывается изолентой. В этом случае следует загнуть шланг таким образом, чтоб вода из канализации в него не попадала.

Перед тем как подключать слив, необходимо еще раз проверить длину шланга. Его должно хватать. Если он короткий, то его можно нарастить. Но нужно не переусердствовать – лишняя длина может негативно отразиться на работе насоса.
