Что делать, если выбивает автомат при включении стиральной машинки

Внешние причины

Повреждены провода

• Утечка тока в бытовой сети в квартире или частном доме может быть связана с тем, что электропроводка старая и уже не выдерживает предельно допустимых нагрузок (вышибает «автомат»).
• Изоляция старой проводки могла рассохнуться, и на некоторых участках провод оголился. Также сечение алюминиевых проводов могло уменьшиться в некоторых местах (зачастую в местах контактов и электрических коробках) из-за перегибов.
• Ещё одна из возможных причин — недавняя замена электропроводки (если таковая проводилась), плохое соединение проводов ввиду неправильного монтажа.
• Возможно банальное повреждение провода в стене: может быть вы вбивали гвоздь в стену, чтобы повесить картину и случайно нарушили изоляцию скрытой в стене электропроводки.
• В цепь зачастую включена не только стиральная машина, но и другие бытовые приборы: одновременно работают микроволновка, чайник, кондиционер, обогреватель и прочие мощные электроприборы. Выясните, какие ещё приборы подключены в данную цепь и убедитесь, что причина отключения автомата кроется не в них. Для этого проверьте корректность работы всех электроприборов, подключённых в цепь.

Мне помогло2

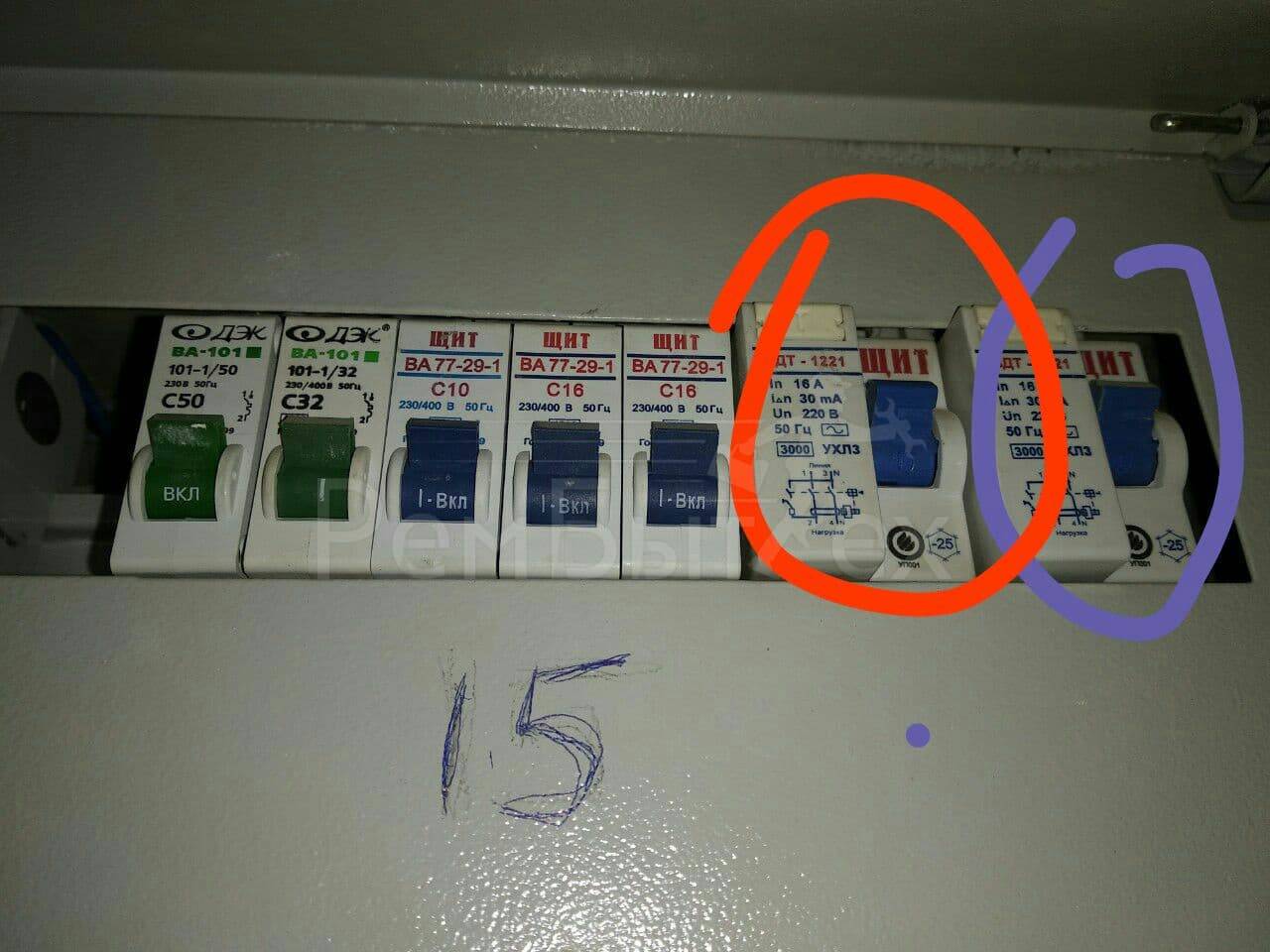

Сработало УЗО

Проверьте, не сработало ли УЗО — устройство защитного отключения. Устройство следит, чтобы по проводам «фаза» и «ноль» шёл ток одинаковой силы, и отключает подачу напряжения, если токи неравны. Часто УЗО и токовый автомат объединяют в одном устройстве — дифавтомате, установленный в щитке (часто около счетчика).

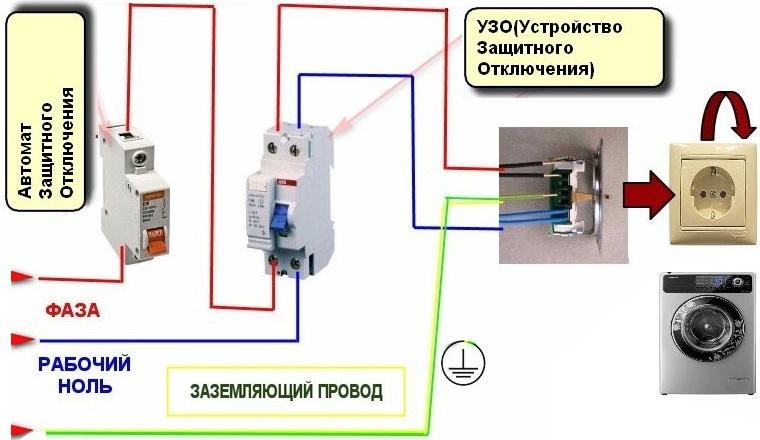

Самая вероятная причина «отказа» устройства — неправильное подключение машинки. Проверьте, верно ли она подключена к заземлению, целый ли кабель и не касается ли корпус машинки металлической ванны или труб.

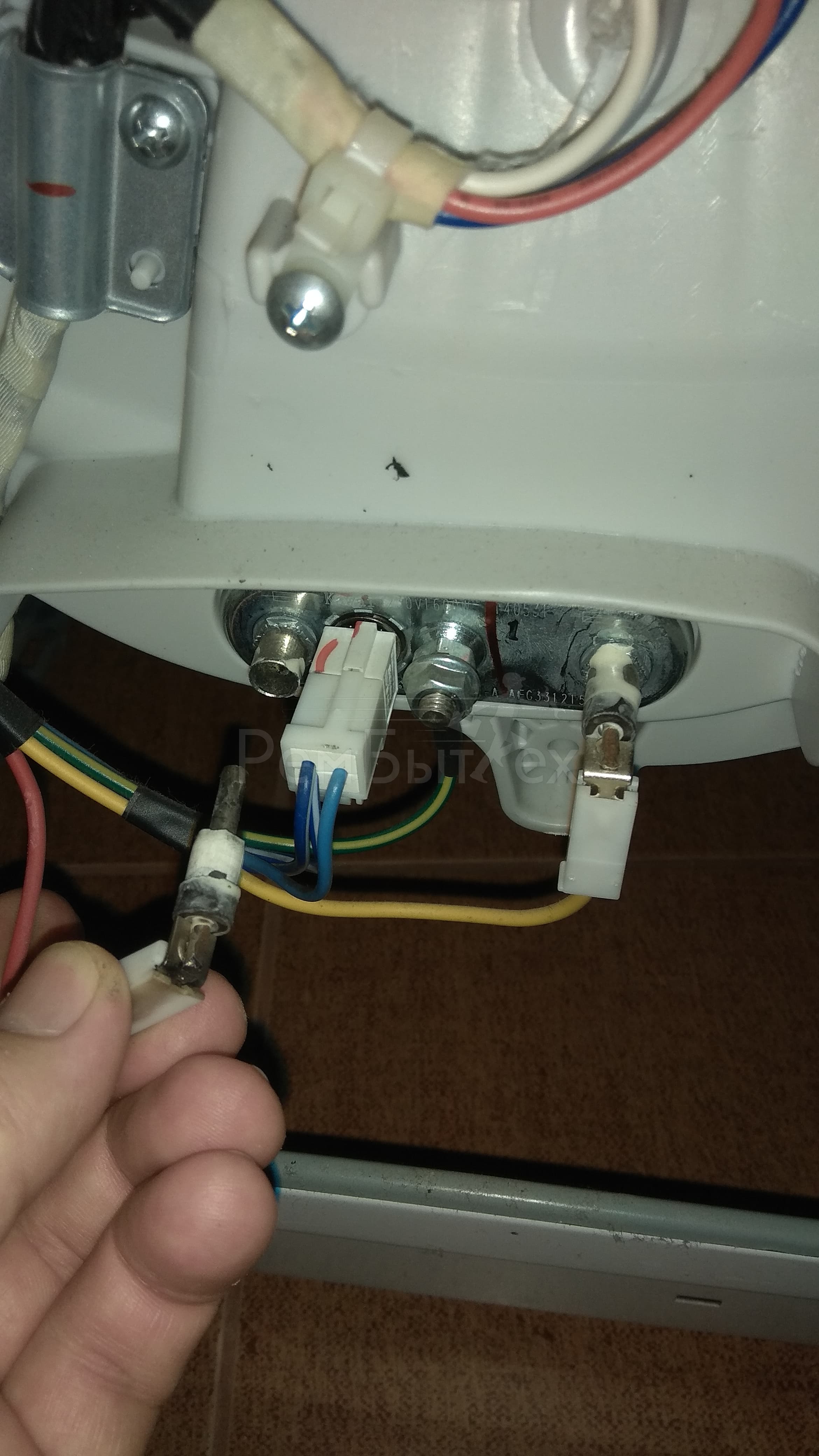

УЗО также есть на водонагревателе. Оно может сработать по ряду причин: нарушена изоляция ТЭНа или кабелей, к которым он подключён. Металлические части прибора касаются оголённых проводов, протёк котёл, слишком высокая влажность в помещении, из-за которой скапливается конденсат, или перегрев из-за того, что УЗО не подошёл ТЭНу по мощности.

Мне помогло3

Установлен автомат неправильного номинала или ненадлежащего качества

УЗО может иметь низкое качество, малую ёмкость или просто неправильную регулировку. В этом случае автомат будет отключаться (вырубаться) при включении любой функции машины, например при отжиме или сливе воды. Если проблема кроется в автомате, его нужно просто заменить или отрегулировать, если это возможно.

Устройство выбирается по номинальному току в цепи, в которой он будет работать. Мощность стиральной машины зачастую не превышает 3 кВт, поэтому защитное устройство с номинальным током в 16 ампер будет достаточно. Если же мы выбираем защитный автоматический выключатель, его задача — предотвращение повреждения проводки при перегрузках или коротком замыкании. Например, в случае пробоя спирали ТЭН’а.

Линия питания стиральной машины прокладывается одножильным медным кабелем с сечением жил не менее 2,5 мм², для таких проводников предельный ток составляет 25А. Желательно, чтобы цепь питания стиральной машины была защищена двухполюсным автоматом, чем исключается переполюсовка в сети переменного тока. Оптимально выбрать характеристику отключения «В», как наиболее чувствительную для бытовых сетей.

Номинальный ток утечки лучше всего выставить в 30 мА. При более высоком значении автомат может не сработать даже при достаточно чувствительном пробое изоляции на корпус. Но слишком высокий порог чувствительности (например, 10 мА) может привести к ложным срабатываниям из-за иных утечек в достаточно сложной схеме питания бытовых приборов.

Само УЗО, если же все же требуется его замена, выбирать лучше механическое, т. к. оно будет более надёжным. Работу по замене лучше всего будет доверить специалисту, т. к. для этой процедуры нужно будет обесточить какую-то часть дома.

Мне помогло2

Проверьте проводку

Причинами срабатывания УЗО могут быть замыкания на плате управления, внутренней проводке или внешнем кабеле питания. Автомат может уйти в защиту и при неисправной розетке. Как правило, при включении стиральной машины выбивает УЗО сразу после подключения техники в розетку.

Кнопка включения

Неисправность платы управления стиральной машины – одна из причин отключения автомата. За время эксплуатации покрытие элементов панели окисляется и прогорает. Кнопка включения может вызвать короткое замыкание из-за износившихся контактов или попадания влаги.

Проверить состояние элементов можно самостоятельно. Для этого возьмите мультиметр и прозвоните все контакты, ведущие к кнопке питания. Если устройство показывает короткое замыкание, то причина отключения электричества найдена. Кнопку питания необходимо заменить и дополнительно пропаять ее контакты.

Розетка

Стиральная машина – мощное по энергопотреблению устройство (от 2 кВт). Идеальный вариант для эксплуатации – это использование специальной влагозащищенной розетки с отдельным автоматом. Следует избегать использования одной розетки на несколько бытовых приборов, а также подключение к электропитанию через удлинители.

Перед тем как начинать искать неисправности внутри бытовой техники стоит проверить работоспособность розетки. Проблемы могут быть две:

• Неисправность контактов, вызывающее замыкание.
• Большая нагрузка на сеть электропитания.

Перед включением стиральной машины убедитесь, что автомат срабатывает не из-за перегрузки. Возможно, при запуске стирки используются другие мощные электроприборы, например, чайник или обогреватель. Эта проблема особенно актуальна в старых домах. Отключите все устройства и запустите стиральную машину. Если автомат по-прежнему отключается, то нужно искать причину дальше.

Андрей Б.
электрик

Попробуйте подключить в розетку другой мощный бытовой прибор. Лучше всего электрочайник. Выбило пробки? В таком случае нужно вызвать электрика для проверки проводки. Убедитесь в исправности самой стиральной машины: подключите кабель питания в другую розетку. Если в устройстве нет неисправностей автомат не должен уходить в защиту.

Проводка

Следующей причиной отключения автоматов в квартире может быть неисправность внутренней разводки кабелей в бытовой технике

При осмотре проводки в стиральной машине обращаем вниманием на:

• Состояние соединительных клемм элементов и их особенности.
• Плотность крепления проводки с элементами устройства (ТЭНом, двигателем).
• Изоляцию всех проводов внутри устройства.
• Имеются ли следы попадания влаги на контакты или провода.

Прозвонив мультиметром кабели, можно определить источники замыкания

Обращайте внимание на места соединения проводки и ее изоляцию. Причинами неисправности электроцепи могут быть ослабленные крепления внутренних кабелей или их постоянное трение о корпус устройства, а также короткое замыкание

Визуально проверьте состояние проводки

На соединениях не должно быть влаги

Визуально проверьте состояние проводки. На соединениях не должно быть влаги

При коротком замыкании проводка может сгореть, поэтому обращайте внимание на следы нагара (оплавления) и нарушения изоляции. Поврежденный участок кабеля нужно спаять

Заизолируйте место соединения и проверьте другие контакты, места креплений

Заизолируйте место соединения и проверьте другие контакты, места креплений.

Щиток

Причина, из-за которой стиральная машина выбивает автомат, может крыться в самом УЗО. На практике это связано с использованием защиты низкого качества или несоответствующей техническим параметрам. Автомат в этом случае разрывает цепь в результате ложного срабатывания, которое может произойти даже при небольшой нагрузке. Например, на середине цикла стирки или отжиме.

Автоматическая защита от поражения током устанавливается в щитке. Убедитесь в том, что УЗО соответствует требованиям. Для стиральной машины выбирают автомат на 10-16 А с током утечки 30 мА (в новых домах достаточно 10 мА).

Без навыков в работе с электрическими цепями не стоит самостоятельно производить ремонт или замену УЗО. Обратитесь к специалисту, который проведет диагностику автомата, розеток и проводки.

Как устранить?

Новая бытовая техника способна поразить током в случае ее неправильного подключения к электросети. Для предотвращения ситуации на щиток нужно выделить отдельную линию с подсоединенной розеткой и УЗО.

Бьет током, когда не работает

Если стиральная машина не функционирует, но в то же время бьет электрическим током снаружи корпуса, то это может быть связано с рядом причин.

• Проблемные контакты в розетке. Для устранения неполадки потребуется вытянуть вилку из розетки, обесточить домашнюю сеть и заняться восстановлением узла подключений или заменой испорченных деталей.
• Изолированная часть провода либо шнура питания пробита. В такой ситуации прозванивают шнур, а также внутреннюю изоляцию. Не стоит забывать о смене испорченной электропроводки.
• Коротят клавиши старта либо блоки управления. В результате таких неисправностей на корпусе из металла может возникнуть напряжение. В данном случае стоит разобрать переднюю панель стирального агрегата, отремонтировать неполадки или провести замену испорченных деталей.
• Неисправен сетевой фильтр. Для ремонта фильтра потребуется осуществить его разбор на детали и ликвидировать пробой. При невозможности ремонта стоит поменять деталь на новую.
• Агрегат находится в сыром помещении, поэтому возможно скопление конденсата. Последний, в свою очередь, направляет электрический ток от цепи питания на корпус машинки. Чтобы устранить неполадку, следует переместить технику в другое помещение, где имеется хорошая защита от влаги.

Удар током при стирке, вода не нагревается

Причиной, по которой в процессе стирки человека поражает ток, а вода остается холодной, является ТЭН. Скорее всего, данная деталь машины пробита. Чтобы исправить ситуацию, стоит разобрать агрегат, снять ТЭН и поменять его на новый.

Корпус бьёт током, агрегат не запускается

Бывают случаи, когда барабан стиральной машины не запускается после нажатия кнопки включения, но при этом человека поражается током. Причина такой ситуации, скорее всего, скрывается в нарушении изоляции либо пробое двигателя. Устройство потребуется разобрать, снять старый двигатель и заменить его.

Ударяет током около стирального агрегата

Если в агрегате происходит утечка воды, а также деформирован провод, то человек может получить электрический удар возле машинки. Первым делом владельцу придется найти контактное место. Это может быть как провод, так и корпус. Затем нужно провести качественное изолирование проблемных мест, тем самым устраняя утечку тока. В результате машинка перестанет поражать током через жидкость.

Как показывает опыт, исключение полностью всех факторов поражения током через стиральный агрегат практически невозможно. Однако можно обезопасить себя и свою семью от неприятной ситуации следующими способами.

• Заземлением. Для того чтобы подключить заземление, на этапе прокладывания проводов стоит установить еще один провод защиты, который прокладывается от щитка до каждой из розеток. Благодаря таким мероприятиям электрический потенциал от корпуса машины будет направляться в землю, а не в человека.
• Монтаж УЗО. Так как стиральный агрегат обычно находится в своеобразном помещении с высоким уровнем влажности, оптимальным вариантом для безопасности проживающих будет установка автомата, который реагирует на возрастание заряда даже при незначительном замыкании. Если же техника начнет бить током, УЗО сможет отключить автомат. Чтобы защитить стиральную машину, стоит приобрести модели с отсечкой тока 10 и 30 мА. Для старых машинок лучше приобретать второй вариант оборудования.

Замыкание сетевого провода

Если с розеткой все в порядке и другие приборы при включении в нее нормально работают, значит, причина поломки кроется в самой стиральной машине. Начинать диагностику необходимо с сетевого провода. Во время эксплуатации он может подвергаться различным механическим нагрузкам (натяжение, перехлёсты, пережим), что приводит к его повреждению. Сетевой провод может замкнуть также вследствие продолжительного плохого контакта розетки и вилки.

Для проверки целостности шнура необходимо тестером прозвонить все три провода, из которых он состоит.

Для диагностики и замены сетевого шнура необходимо

Обесточить машинку и перекрыть вентиль подачи воды. Для того чтобы получить доступ к сетевому шнуру, необходимо из машинки слить всю воду при помощи аварийного сливного шланга. Укладывать машинку набок при этом категорически запрещено. После этого нужно снять днище, открутив предварительно винты, расположенные по его периметру. Сетевой провод подсоединяется с одной стороны к ФПС, с другой – к корпусу на выходе из машинки. Для того чтобы отсоединить неисправный шнур, необходимо открутить винт, при помощи которого крепится сетевой фильтр. Деталь необходимо сдвинуть в сторону и отделить от корпуса. После этого необходимо с внутренней стороны сжать защелки пластикового стопора и выдавить его наружу. Теперь можно будет сместить шнур внутрь и в сторону таким образом, чтобы был получен доступ к фильтру. От него следует отделить все контакты провода питания, причем предварительно желательно пометить клеммы. Осторожными движениями провод можно вытянуть из корпуса машинки. Новый шнур необходимо устанавливать, выполняя перечисленные выше действия в обратном порядке.

Проверка замыкания

Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.

Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.

Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.

Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.

Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?

Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).

Причины поломки в стиральной машинке

Теперь рассмотрим причины, когда неисправность связана с самой стиралкой.

Здесь вариантов повреждения гораздо больше:

замыкание или пробой ТЭНа

дефект вилки или кабеля в самой машинке

Такое чаще всего видно даже визуально. Достаточно внимательно осмотреть все контакты с обоих сторон.

Вилку разобрать вы не сможете, она идет литой. Но целостность изоляции проследить возможно.

повреждение двигателя (попала вода из-за прохудившихся уплотнительных прокладок)

неисправность сетевого фильтра или платы управления

Начинать поиск всегда нужно с самой частой поломки – неисправности тэна. В 2/3 случаев, именно из-за него отключается автомат и УЗО.

Опять же все можно выявить без приборов. Как это сделать?

Поломки стиральной машины при которых выбивает УЗО

Если выбивает УЗО при включении стиральной машины из-за наличия конденсата внутри устройства, то достаточно на несколько дней вынести аппарат в комнату, а летом в частном доме на улицу в солнечное место.

К сожалению, эта причина встречается редко, чаще всего срабатывает УЗО при включении стиральной машины по другим причинам, требующим ремонта или замены отдельных элементов.

Проблемы с нагревательным ТЭНом

Распространённой причиной срабатывания защиты является пробой ТЭНа на корпус. Признаком является отключение аппарата после начала подачи воды. Для осмотра и, при необходимости, замены нагревателя необходимо выполнить следующие операции:

1. Открыть ревизионный люк, расположенный на задней стенке стиралки. Это даст возможность отключить ТЭН от клеммника.

2. Отсоединённый нагреватель проверяется на сопротивление изоляции и спирали из нихрома. Эти параметры должны быть около 1МОм и 30Ом соответственно.

Неисправный ТЭН ремонту не подлежит, его необходимо заменить.

Неисправность платы управления

Влага, находящаяся в корпусе, может вывести из строя плату управления. На ней могут окислиться контакты, а от короткого замыкания перегореть электронные компоненты. Следы сырости определяются по разводам на поверхности и следам коррозии на контактах.

Неисправная электронная схема подлежит ремонту или замене. В некоторых случаях достаточно почистить контакты и тщательно вымыть плату водой, после чего высушить.

Замыкание в обмотках электродвигателя

Если в стиральной машине выбивает УЗО, то причиной может быть неисправность электродвигателя. Это происходит из-за попадания влаги внутрь обмоток. Возможен так же износ подшипников двигателя или барабана, из-за чего возрастает нагрузка, мотор перегревается и происходит разрушение изоляции и межвитковое замыкание.

Признаком неисправного электродвигателя является срабатывание защиты после наполнения бака водой.

Неисправность встроенного сетевого фильтра

Самыми простыми и легкоустранимыми неисправностями являются неисправность сетевого фильтра, шнура и вилки. При этом УЗО отключается сразу после включения аппарата в розетку.

В этом случае шнур и вилку можно заменить на другой, изготовленный самостоятельно или снятый с другого устройства аналогичной мощности, а сетевой фильтр для проверки допускается отключить.

Неисправность сетевого фильтра

Фильтр необходим для того, чтобы стабилизировать электронапряжение. Сетевые колебания выводят узел из строя, при включении стиралки выбивает пробки и автомат УЗО. В данном случае фильтр нуждается в замене.

О том, что сетевой фильтр замкнуло, свидетельствуют элементы оплавления на контактах. Фильтр проверяют, прозванивая входные и выходные провода мультиметром.

В некоторых моделях в фильтр встроен электрошнур, который также необходимо заменить.

Неисправность двигателя

Замыкание цепи в двигателе может быть вызвано следующими причинами:

• Попадание воды из поврежденного бака;
• Протечка шланга, в результате которой вода залила двигатель;
• Износ щеток.

Все эти факторы способны привести к короткому замыканию и срабатыванию автоматов. Щетки можно поменять

При этом важно перед снятием щеток запомнить, в каком направлении они стачивались и новые установить аналогично. Проверить правильность установки щеток можно прокрутив вручную шкив двигателя. Если все поставлено верно, то двигатель не будет издавать сильного шума

В противном случае щетки надо будет переустановить. Если проблема не в них, то поочередно «прозванивают» контакты двигателя с корпусом машинки мультиметром. При обнаружении замыкания двигатель ремонтируется или заменяется на новый

Если все поставлено верно, то двигатель не будет издавать сильного шума. В противном случае щетки надо будет переустановить. Если проблема не в них, то поочередно «прозванивают» контакты двигателя с корпусом машинки мультиметром. При обнаружении замыкания двигатель ремонтируется или заменяется на новый.

При проверке двигателя воды в технике быть не должно. Машинка должна стоять строго вертикально, наклонять её нельзя.

Перетёрлись электропровода

Трение проводов о панели во время вибрации машинки может привести к их повреждению и короткому замыканию, которое в свою очередь приведет к срабатыванию УЗО, так как пойдет замыкание на корпус техники.

Выявляется повреждение визуально – нарушение и оплавление изоляции. Необходимо спаять поврежденный участок и повторно заизолировать провод, либо заменить его полностью на аналогичный. Если визуализировать протертое место нет возможности, то можно «прозвонить» участок на входе и выходе.

При срабатывании автоматики после включения одного из циклов работы стиральной машинки не стоит касаться бытовой техники и включать автомат сразу же обратно. Необходимо отключить стиралку от сети и только потом восстановить электроснабжение квартиры. Нельзя пользоваться машинкой, пока не будет проведена диагностика всех возможных повреждений. Пренебрежение этими простыми правилами может привести к трагическим последствиям.

Причины в технике

Если после осмотра мы устранили видимые неисправности, но пробки по-прежнему выбивает, значит, неполадки возникли в машине.

Перебит/поврежден шнур или вилка

Диагностику всегда нужно начинать с визуального осмотра электропровода и вилки. Шнур постоянно подвергается механическим воздействиям: натяжению, прижатию, перехлёсту. Со временем в местах перегибов и натяжки происходят внутренние повреждения провода, которые не всегда заметны по порванной изоляции.

Чтобы проверить провод на повреждение, нужно воспользоваться мультиметром. Для этого:

отключаем машину из розетки и перекрываем входной вентиль;
обеспечиваем слив воды с помощью шланга (переворачивать машину строго запрещено);
снимаем панель, открутив болты, расположенные по периметру;
вынимаем сетевой фильтр, предварительно его открутив;
прижимаем защёлки и выдавливаем наружу пластмассовый стопор;
смещаем в сторону электропривод, обеспечив себе доступ к фильтру;
осторожно отсоединяем и вынимаем сетевой шнур из машины.

Для установки нового шнура выполняем эти действия в обратном порядке.

Неисправен сетевой фильтр

Сетевой фильтр может выйти из строя ввиду колебаний напряжений в сети, которые он должен стабилизировать. Чтобы понять, что проблема в фильтре, его нужно прозвонить мультиметром. Первичные признаки неисправности фильтра — оплавления на его контактах.

В случае, если проблема в фильтре, он подлежит ремонту или замене.

Умер ТЭН

Из-за постоянного взаимодействия ТЭНа с некачественной водой, в которой содержатся химические примеси, со временем верхний слой оболочки «съедается», на неё наслаиваются различные примеси и накипь. В результате этого ухудшается теплоотдача и нагревательный элемент подвергается постоянному перегреву, что в конечном счёте приводит к короткому замыканию. В результате выбивает автомат.

Индикатором неисправности ТЭНа может служить тот факт, что до того, как машина потеряла полностью свою работоспособность, она «била током» — это свидетельствует об утечке тока.

Чтобы проверить ТЭН, нужно отсоединить машину от сети и замерять сопротивление при помощи мультиметра, установив предельный показатель на отметке в 200 Ом. Нормальные показатели сопротивления варьируются в пределах от 20 до 50 Ом. В случае, если показания значительно меньше, ТЭН подлежит замене.

Вышел из строя двигатель

Мотор стиральной машины может выйти из строя из-за короткого замыкания в случае попадания воды на обмотку. Также это может произойти ввиду естественного износа. Так или иначе, двигатель подлежит ремонту или замене, если ремонт невозможен. Однако, в случае, если причиной послужило всё же попадание воды, нужно устранить источник протечки. В противном случае история повторится и с новым двигателем. Чтобы понять, почему сгорел двигатель, его нужно отнести в сервис, где на этот вопрос вам ответят специалисты.

Произошло короткое замыкание на кнопках управления

Кнопки управления со временем могут износиться из-за постоянных нажатий. Больше всех износу подвержена кнопка включения/выключения. Её контакты изнашиваются быстрее прочих, потому что на эту кнопку нажимают чаще других. Если добавить ещё и вероятность окисления контактов, шанс получить короткое замыкание на корпусе кнопки увеличивается.

Аккуратно снимаем панель и разбираем кнопку. Если повреждения очевидны, ее нужно перепаять или же заменить на новую.

Перетерлась электропроводка внутри машинки

Зачастую эта проблема возникает в труднодоступном месте. При работе в режиме слива воды или сушки машина вибрирует и происходит трение проводов о панели, что ведёт к перетиранию изоляции. Потом оголённый провод замыкается на корпус и у нас «выбивает электропробки».

Определить место повреждения можно визуально по появлению нагара и оплавления в области замыкания. Повреждённый провод нужно перепаять или заменить. На будущее заизолируйте трущиеся части корпуса материалом, не проводящим ток.

Обильный конденсат или протечка

В процессе эксплуатации контактная группа подвергается постоянному воздействию влаги и конденсата. Для того чтобы исключить вариант окисления контактов, нужно провести визуальный осмотр контактной группы. Затем все контакты проверяются мультиметром.

Окисленные контакты чистят, а затем проверяют целостность соединений. Если восстановить повреждённое соединение невозможно, контактная группа подлежит замене.

Неисправен фильтр помех

Фильтр помех располагается в самом начале электрической цепи. Неисправность этого узла можно выявить в ходе визуального осмотра «стиралки»: после короткого замыкания на контактах останутся следы оплавления. Решение в этом случае только одно — замена элемента.

Проверьте проводку

Короткое замыкание может быть вызвано коротким замыканием в плате управления, внутренней проводке или внешнем кабеле питания. Автоматическое устройство также может сработать, если неисправна розетка. Обычно, если стиральная машина включена, автоматический выключатель срабатывает сразу после включения прибора в розетку.

Кнопка питания

Неисправная панель управления стиральной машины является одной из причин срабатывания автоматического блока. В процессе эксплуатации покрытие деталей панели окисляется и выгорает. Кнопка питания может вызвать короткое замыкание из-за износа контактов или попадания влаги.

Вы можете самостоятельно проверить состояние компонентов. Для этого возьмите мультиметр и проверьте все контакты, ведущие к кнопке питания. Если устройство показывает короткое замыкание, причина сбоя питания найдена. Кнопку включения необходимо заменить, а ее контакты приварить заново.

Розетка питания

Стиральная машина является прибором с высоким энергопотреблением (2 кВт и выше). Идеально использовать специальную брызгозащищенную розетку с отдельным запорным устройством. Следует избегать использования одной розетки для нескольких приборов, а также подключения к электросети через удлинительные кабели.

Прежде чем приступить к поиску неисправностей внутри прибора, стоит убедиться, что розетка работает исправно. Здесь могут быть две проблемы:

Перед включением стиральной машины убедитесь, что автомат не отключился из-за перегрузки. Убедитесь, что распределитель не перегружен, и убедитесь, что стиральная машина не работает. Это особенно актуально для старых домов. Выключите все приборы и перезапустите стиральную машину. Если автомат по-прежнему включается, следует искать причину дальше.

Попробуйте подключить к розетке другой мощный электроприбор. Лучше всего подойдет чайник. Перегорел предохранитель? Если это так, вызовите электрика для проверки проводки. Проверьте исправность самой стиральной машины: подключите шнур питания к другой розетке. Если прибор не поврежден, выключатель включать не следует.

配線

Следующей причиной отключения автоматического выключателя в квартире может быть неисправная внутренняя проводка в электроприборе

При осмотре электропроводки стиральной машины обратите внимание на:

• Состояние соединительных клемм компонентов и их особенности.
• Герметичность проводки в компонентах прибора (нагревательный элемент, двигатель).
• Изоляция всех кабелей внутри устройства.
• Наличие признаков влаги на контактах или кабелях.

Для выявления причины короткого замыкания можно использовать мультиметр

Обратите внимание на соединения кабелей и изоляцию. Некачественная проводка может быть вызвана ослаблением внутренних кабелей, постоянным трением о корпус устройства или коротким замыканием

Визуально проверьте состояние проводки. В соединениях не должно быть влаги

Соблюдайте осторожность, чтобы избежать образования копоти (плавления) и повреждения изоляции, так как короткое замыкание может привести к перегоранию проводки. Поврежденные кабели должны быть сварены

Изолируйте соединение и проверьте другие контакты и места крепления.

Причины неисправностей в самой стиральной машине

Когда выполнен осмотр электрической проводки и выявленные неполадки в ней ликвидированы, однако, УЗО опять срабатывает, стало быть, неисправности возникли в машинке. Перед осмотром либо диагностикой агрегат необходимо обесточить, удостовериться, что в машинке нет воды. Иначе высока угроза электро- и возможно механических травм, так как в машине есть вращающиеся агрегаты и узлы.

Существует ряд факторов, почему вышибает пробки, счетчик либо УЗО:

вследствие поломки штепсельной вилки, кабеля питания;

вследствие замыкания термоэлектрического нагревателя;

вследствие выхода из строя фильтра для подавления помех от питающей сети (сетевой фильтр);

по причине сломанного электродвигателя;

вследствие выхода из строя кнопки управления;

по причине испорченных и перетертых проводов.

Повреждение штепсельной вилки, кабеля питания

Диагностика неизменно начинается с электрического провода и вилки. При использовании кабель подвергается механическому воздействию: передавливается, перехлестывается, натягивается. Вследствие неисправности штепсельная вилка и электрическая розетка имеют плохой контакт. Кабель на неисправности апробируют ампервольтваттметром.

Короткое замыкание термоэлектрического нагревателя (ТЭНа)

По причине низкого качества воды и бытовой химии термоэлектрический нагреватель «съедается», напластовываются разнообразные посторонние вещества и накипь, передача тепловой энергии становится хуже, термоэлектрический нагреватель перегревается – так случается перемыкание. В итоге вышибает электросчетчик и пробки. Для диагностики ТЭНа отсоединяют кабель электрического питания и измеряют сопротивление посредством ампервольтваттметром, устанавливая максимальное значение на метке «200» Ом. В нормальном состоянии сопротивление должно колебаться от 20 до 50 Ом.

Иной раз происходит замыкание термоэлектрического нагревателя на корпус. Чтобы отсеять такой фактор, по очереди измеряют выводы и заземляющие винты на сопротивление. Даже незначительный показатель ампервольтваттметра сообщает о перемыкании, и это является фактором выключения устройства защитного отключения.

Выход из строя фильтра для подавления помех от питающей сети

Фильтр требуется для того, чтобы производить стабилизацию электрического напряжения. Сетевые перепады приводят узел в негодность, при включении стиральной машины вышибает автомат УЗО и пробки. В подобной ситуации фильтр требует замены.

О том, что сетевой фильтр для подавления помех от питающей сети закоротило, говорят элементы оплавления на контактах. Фильтр апробируют, прозванивая входящую и выходящую электропроводку ампервольтваттметром. В определенных марках машин в фильтр вмонтирован электрический кабель, который в равной мере требуется поменять.

Неисправность электродвигателя

Причина короткого замыкания электрической проводки электродвигателя не исключается при долговременном использовании агрегата либо нарушении целостности шланга, бака. Контакты электродвигателя и поверхность стиральной машины попеременно прозванивают. Помимо этого, пробки либо автомат устройства защитного отключения выбивает вследствие изнашивания щеток электродвигателя.

Выход из строя кнопки управления и контактов

Электрическая кнопка эксплуатируется чаще всего, в связи с этим осмотр следует начинать с ее проверки. При первичном обследовании можно заметить контакты, которые окислились и износились. Ампервольтваттметром проводят проверку проводов и контактов, ведущих к панели управления, электродвигателю, термоэлектрическому нагревателю, помпе и другим агрегатам.

Поврежденные и перетертые электрические провода

Поношенность электрических проводов обычно образуется в малодоступном месте стиральной машинки. Когда агрегат вибрирует в процессе слива воды либо отжима, электрические провода трутся о корпус, спустя определенный отрезок времени изоляция перетирается. Электрическое замыкание на корпусе и становится последствием того, что срабатывает автомат. Участки повреждения электропровода определяются зрительно: на изолирующем слое возникает нагар, потемневшие зоны оплавления.

Игровой автомат Fairy Land создан для волшебных побед

Самый простой способ проверки ТЭНа Есть, пожалуй, самый простой вариант проверки ТЭНа — это снять с него два питающих провода (красный и желтый провода для моего примера), за изолировать их и включить машинку в таком состоянии. Если машинка запустится и будет стирать, а автомат в щитке больше не отключится, то значит причина действительно в нагревательном элементе. Вывод: ТЭН вышел из строя по причине накипи и прочих примесей на его поверхности, которые ухудшают теплопередачу, что приводит к его быстрому перегреву и дальнейшему выходу из строя. Накипь образуется из-за особенностей используемой воды («жесткая» вода — большая концентрация солей магния и кальция), поэтому чтобы продлить срок службы ТЭНа рекомендую применять специальные химические средства, например, Calgon или Alfagon (Турция), а лучше российский Антинакипин.

В нашем случае в ТЭНе произошел одновременно обрыв и замыкание на корпус. Если был бы просто обрыв, то стиральная машинка выдала ошибку на дисплей, что вода при стирке не нагревается, если конечно у нее есть такая функция.   Раз неисправность была найдена, то приступать к рассмотрению других причин для отключения автомата я не стал.

Может когда нибудь придется столкнуться с этим лично, то обязательно напишу об этом статью. Откручиваем гайку (примерно 5-6 оборотов) на стягивающем болте для заземления и утапливаем его вовнутрь.

С помощью отвертки поддеваем по периметру металлическую часть ТЭНа и очень плавно (аккуратно) извлекаем его. Вот фото сгоревшего ТЭНа — он весь в накипи и грязи, и рассыпался на глазах при малейшем прикосновении к нему. Ужасное зрелище — и как он только еще не рассыпался в баке машинки.
