Обратный клапан для стиральной машины на слив

Особенности

Обратный клапан слива воды стиральной машины пристенного типа считается самым дорогим в своем сегменте. Их часто устанавливают, если необходимо сливное приспособление разместить на узкой территории между стеной и задней частью «стиралки». При их помощи можно сэкономить полезное пространство, смонтировав элемент вдоль стены, без потери эстетичности оформления.

Врезные модели чаще всего используются для оборудования прямого слива в канализационный канал. Для этого необходимо врезать деталь в сливную трубу и соединить ее с выпускным шлангом стиральной машины. Вариант под мойку универсален, подходит практически для всех сифонов.

Когда требуется клапан?

Обязательно ли ставить заслонку на слив, подсоединяя автомат к домовым коммуникациям? Если есть возможность установить стиральную машину, строго следуя рекомендациям производителя, обратный клапан не потребуется. Техника сама справится с задачей недопущения попадания запахов и нечистот из канализации.

Любой дополнительный элемент в сливной магистрали будет затруднять работу насоса. Помпе придется функционировать при большей нагрузке, откачивая отработанную воду. Поэтому, если проблем с попаданием стоков в бак нет, от установки отдельного обратного клапана лучше отказаться.

Однако если без него не удается организовать правильную работу системы слива, подключение будет необходимо

Важно выбрать оптимальный вид обратного клапана для конкретной ситуации. Нужно, чтобы устройство выполняло свои функции, оказывая минимальное сопротивление сливу воды из бака

Чаще всего потребность в монтаже обратного клапана возникает, когда:

точка подключения к канализации расположена ниже, чем 40 см от уровня пола. В данной ситуации вода может самотеком уходить в канализацию, даже когда это не нужно;
сливной шланг подключен к сифону под ванной или душкабиной. В данном случае, при удалении воды из сантехники, также может «вытягиваться» жидкость из работающей машинки-автомат;
дренажный шланг поднят на большую высоту. Это никак не убережет от самооттока воды, но работу помпы точно затруднит;
шланг слива машинки подключен к сифону раковины с некоторыми нарушениями. Если все сделать правильно, проблем не будет. Но, допустив ошибку, можно добиться попадания стоков внутрь стиралки, и, как следствие, появления неприятного запаха в ней.

Клапан функционирует так, что пропускает воду только в одном направлении – в канализационную трубу. Течение в обратную сторону блокируется, поэтому стоки никак не могут попасть в машинку. И если установка заслонки необходима по каким-то причинам, не стоит ей пренебрегать.

Как работает?

Обратный клапан – это довольно простое устройство, сделанное из нержавеющего металла или пластика. По своему внешнему виду оно немного напоминает запорный вентиль, и принцип работы у него схожий. Антисифон нужен для того, чтобы регулировать поток воды в трубе, позволяя ему двигаться только в одном направлении.

Изначально обратный клапан находится в запертом состоянии, но, когда активизируется режим слива, он открывается под напором воды. Когда программа слива отключается, клапан автоматически запирается, препятствуя возвращению воды.

Предлагаем ознакомиться Реечный потолок в ванной — виды и преимущества реечных систем. Последовательность монтажных работ. Рекомендации, как правильно установить реечный потолок

Разновидности обратных клапанов

Существует несколько разновидностей антисифонов стиральных машин:

разборные (сегментные);
неразборные;
настенные;
врезные;
моечные.

Разборные устройства лучше выбирать для домов с жесткой водой. При загрязнении его можно демонтировать и разобрать. Без чистки устройство может быстро выйти из строя. Кроме этого для определенных марок стиральных машин подходят только такие клапана (например от производителя LG). Это обычно прописано в инструкции к стиральной машине. Если вода хорошего качества, вполне подойдет неразборный вариант. Он гораздо дешевле сегментных.

Неразборные клапана подлежат принудительной замене. Проверять и заменять устройства нужно чаще при жесткой воде.

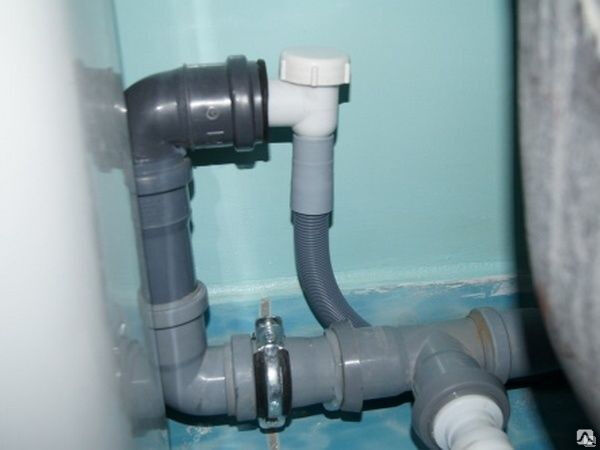

Врезные устройства удобно применять при подключении прямого слива в канализационную трубу. Для установки клапана готовится специальное врезное отверстие в трубе. Такой вариант подключения несколько сложнее.

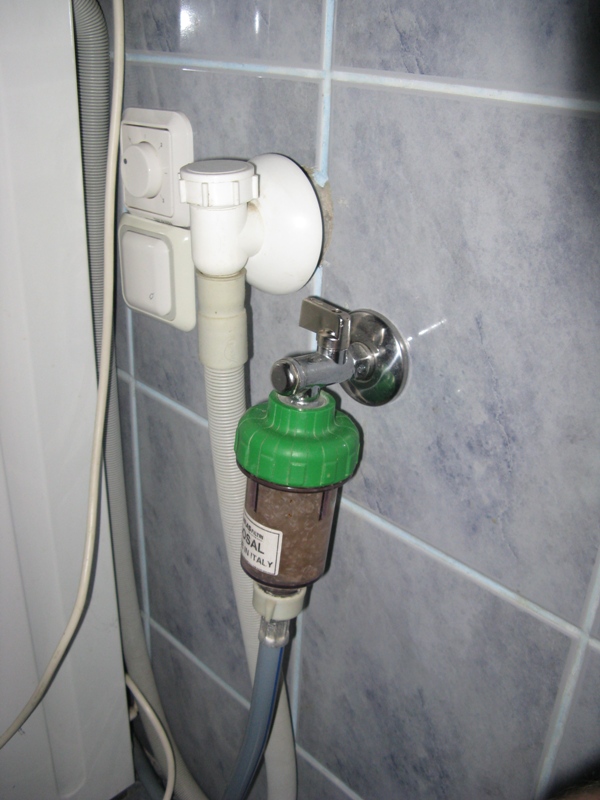

Настенные – имеют самый эстетичный вид. Но они существенно дороже остальных. Его монтируют между стиральной машиной и стеной. Это самое компактное устройство.

Моечный для стиральных машин не подходит. Их назначение – сифон моек. Существует также множество моделей с декоративными вставками. Вставки обычно изготавливают из качественной нержавеющей стали. Но такие модели в несколько раз дороже. Но следует помнить, что внешний вид на качество не влияет.

При выборе антисифона особых правил не существует. Главное, чтобы устройство подходило к стиральной машине и конструкции водоотвода. Поэтому прежде всего нужно внимательно изучить инструкцию машины и конструктивные особенности канализационных труб.

Как подключить стиральную машину к канализации: советы сантехников

Алгоритм действий, равно как и набор материалов, определяется местом, в котором вы планируете расположить слив для стиральной машины в канализацию. Если этой проблемой вы озаботились еще на стадии ремонта, то сантехник предусмотрел точку прямого доступа в канализационную трубу. Но если такая возможность не предусмотрена – не страшно, выход найдется всегда.

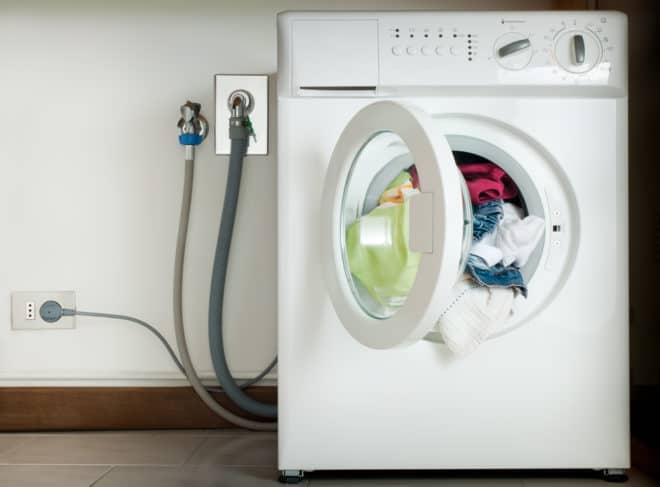

Слив стиральной машины напрямую в канализацию

Самая удобная для домашнего мастера ситуация, когда предусмотрено отдельное ответвление канализационной трубы для стиралки. Впрочем, если такого ответвления нет, но установка бытовой техники планируется в непосредственной близости от канализационного трубопровода, есть смысл врезать в него тройник. Дальше действовать нужно так:

Купите резиновый канализационный редуктор – переходник для стиральной машины в канализацию. Стандартный диаметр сливного шланга стиралок – 22 мм, так что подсоединить его напрямую к 50 или 32-миллиметровой трубе не выйдет.
Чтобы легче упаковать редуктор в канализационную трубу, смажьте его средством для мытья посуды и вставьте в раструб.
Сливной шланг закрепите в зажиме, который имеется вокруг отверстия для отвода воды на задней поверхности корпуса.
Перед тем, как подключить слив стиральной машины к канализации, необходимо создать гидрозатвор, придав шлангу S-образный изгиб. Это необходимо для предотвращения проникновения неприятных запахов и содержимого канализации.
В комплекте с машинкой идет U-образный пластиковый крепеж, который защелкивается на задней поверхности, придавая шлангу необходимый изгиб. Высота слива стиральной машины в канализацию должна быть не менее 60 см, так как меньший столб жидкости не будет эффективным гидрозатвором.
Концевой патрубок шланга также смажьте жидкостью для мытья посуды, чтобы облегчить упаковку в редуктор.

В некоторых моделях необходимый для создания гидрозатвора изгиб шланга уже предусмотрен производителем, специально на случай подключения новичками. Система водоотведения внутри корпуса сначала поднимается вверх, затем опускается, и лишь после этого выходит наружу. Почитайте инструкцию, возможно нет смысла заморачиваться с изгибами.

Забота от производителя

Хорошие стиралки имеют в сливе встроенный обратный клапан, который не допускает проникновения канализационного запаха. В таком случае высота канализации для стиральной машины также не имеет никакого значения, и вы можете смело бросать шланг напрямую.

Сифон для подключения стиральной машины к канализации

Для экономии места в небольших ванных комнатах существует прекрасное решение – расположить стиральную машинку прямо под умывальником. Только для этого понадобиться специальный умывальник, с боковым расположением сифона, к которому можно сразу же подключить машинку. Такой же вариант актуален при близком размещении стиралки к умывальнику или мойке. Подключение слива стиральной машины к канализации не требует никаких инструментов, вам понадобиться только:

Длинный сливной шланг, так как размера того, что входит в комплект может не хватить. Как вариант, можно нарастить длину, используя дополнительный шланг и штуцеры со страховкой хомутами.
Специальный сифон для стиральной машины в канализацию. От стандартного он отличается только дополнительным раструбом выше уровня гидрозатвора.

Вам остается только убрать кусок трубы, который в нужном раструбе, так как он просто сохраняет детали в рабочем состоянии. В образовавшееся отверстие установите патрубок сливного шланга и закрепите его пластиковой муфтой, которая обеспечит герметизацию стыка. К машинке другой конец шланга крепится также, как это описано выше. На этом подсоединение стиральной машины к канализации можно считать оконченным.

Слив стиральной машинки в канализацию без подключения

Не самый эстетичный вариант, но иногда реалии не оставляют другого выбора. Такой способ подойдет не только тогда, когда доступа к канализации нет, но и когда домашний мастер не знает, как правильно подключить стиральную машину к канализации или опасается это делать. Чтобы не ждать прихода сантехника, действуйте следующим образом:

Зафиксируйте сливной шланг в U-образном пластиковом крепеже, который продавался вместе с машинкой.
Перебросьте крепеж через бортик ванной, унитаза или умывальника. Подумайте, чем можно зафиксировать его от смещения.

В момент начала слива от наполнения водой шланг может сместиться и соскочить с места крепления. 30-50 литров воды на полу могут всерьез осложнить отношения с соседями снизу, так что лучше подумать, как подсоединить стиральную машину к канализации стационарно.

Принцип работы

Антисифон бывает пружинный или шариковый. Когда машинка откачивает воду, помпа (сливной насос) создает напор в шланге. Под давлением пружинка или шарик прижимаются к специальной мембране, приподнимая резинку на 1-2 сантиметра, и вода проходит свободно. Потом давление исчезает, затворная деталь возвращается на место, плотно закрывая проход. Сточная вода или запах не могут попасть в машинку.

Существуют несколько типов обратного клапана:

Цельный. Как видно из названия, его нельзя разобрать и почистить. Служит такой антисифон 2-3 года. Потом приходится менять целиком. А если вода в вашей местности тяжелая или грязная, то и раньше.
Сегментный. Состоит из нескольких разборных частей. Такой клапан можно регулярно разбирать и прочищать. Иногда используют сильфонное соединение, чтобы устаранить лишние вибрации.
Пристенный. Если вам важна эстетика, то выбирайте этот вариант. Выполнен такой сифон из хромированного металла или латуни. Устанавливается на трубу как можно ближе к стене или замуровывается в нее. Будет очень уместен, если между задней панелью стиралки и стеной мало места.
Врезной. Монтируется прямо в трубу.
Моечный. Крепится к сифону под мойкой.

Подключение сифона к сливному шлангу

Нужно будет купить специальный сифон и установить его под мойку. Высота его расположения должна быть такой, чтобы не возникло обратного тока воды. Длину сливного шланга нужно знать заранее: часто её недостаток обнаруживают уже в процессе работы. В инструкции к каждой «стиралке» всегда указано, какой длины должен быть шланг.

Работу проводят в несколько этапов:

сливной шланг подключают к сифону с помощью патрубка, расположенного на нём;
муфтой герметично фиксируют место стыка трубки с патрубком, чтобы дурные запахи из стока не проникали в помещение.

Использование такой схемы помогает избежать протеканий. Резиновая манжетка, идущая в комплекте к каждому сифону, надёжно соединяет шланг с водостоком. Грязная вода уходит в канализацию через сифон, а пользоваться сантехникой можно в любое время.

Устанавливать сифон надо строго вертикально, чтобы не спровоцировать протечки. Минимальная высота шланга при монтаже должна быть 60 см. Сначала его поднимают на эту высоту, а потом опускают к месту слива. Поскольку трубка гибкая, её нетрудно привести в нужное положение. Только, таким образом, можно правильно подключить слив для стиральной машины, чтобы потом не возникло проблем. На верхней части корпуса «стиралки» есть место крепежа, к которому цепляют трубку.

Установка нового сифона невозможна без полной замены старого. На старом сифоне нет патрубка для подсоединения шлангов. После подключения нужно проверить места всех соединений, открыть кран и проверить герметичность сборки. При отсутствии протечек осталось подключить трубку. Для этого применяют гибкую манжетку. Если её нет, подойдёт переходничок, стянутый хомутом из металла.

Герметичность соединений — главный фактор, который позволяет избежать протечек и потопов. Однако среди профессиональных установщиков есть специалисты, которые не советуют до отказа затягивать места соединений. При отсутствии воздуха в трубе возникает вакуумное пространство, которое засасывает часть грязных стоков обратно. Это может спровоцировать затор воды с последующим прорывом наружу. Специалисты рекомендуют оставлять маленький зазор, который обеспечит проникновение воздуха и не позволит грязной воде поступать в обратную сторону.

Информация!

Недостаток сифона в том, что в сливе постоянно будут раздаваться булькающие звуки. Многих людей это раздражает.

Есть особая разновидность сифона, которая предназначена для монтажа внутрь стены. С одной стороны система установлена наружу (к ней подключают сливной шланг). Другая её сторона подсоединена к канализационному стоку. Это удобно и заманчиво с эстетической точки зрения, но при повреждении элементов соединения придётся разбирать стену. Лучше, если доступ к сифону будет быстрым и лёгким.

Перед установкой учитывайте ещё одну тонкость. Прежде чем подключить сливной шланг к стиральной машине с помощью сифона, нужно учесть диаметр трубы, с которой вы будете соединять систему. Подходящий диаметр — не менее 50 мм. Согласно строительным нормативам, диаметр слива может быть меньше: 40 или 30 мм. Если он меньше 50 см, при сбросе воды сток всегда поднимается вверх. При отсутствии засора в трубах он свободно уйдёт в канализацию, но это всегда будет сопровождаться грязным осадком на дне сантехники.

Особенности обратного механизма

Ниже будет представлен список главным особенностей обратного клапана для слива, которыми он может похвастаться, относительно обычного метода слива воды из стиральной машины.

Обратный клапан подразумевает под собой специальное устройство, которое производит односторонний слив воды из стирального агрегата. Данный механизм, используя качественный механизм в своей конструкции, позволяет полностью открыть доступ к жидкости. В том случае, если давление падает, клапан, используя полностью герметичный механизм, полностью закрывает доступ жидкости как внутрь агрегата, так и за его пределы.
Данная особенность является скорее минусом. Дело в том, что большинство производителей не укомплектовывают в свои стиральные машины запасной механизм. Поэтому при возникновении необходимости его установки, приходится производить покупку механизма.
Как вы уже могли догадаться, при использовании обратного клапана для слива воды из стиральной машины, вы можете установить его на любой высоте и в любое удобное для вас места. Это преимущество перед обычным шлангом слива является главным.
Любая, даже самая дешевая модель обратного клапана, изготавливается из специальных полимерных материалов, которые готовы служить вам в течение долгого времени, не напоминая о замене механизма. Однако, если по вашему водопроводу течет довольно жесткая вода, то он имеет особенность быстро изнашиваться, что приводит к периодической замене обратного клапана для слива.
И, конечно, одна из самых привлекательных особенностей обратного клапана — это его элементарная установка. С одной сторону к нему присоединяется шланг самой стиральной машины, а в другом конце он соединяется с, непосредственно, трубами канализации. К любому механизму прилагается подробная инструкция по установке.

Виды сифонов и их устройство

Разные виды этих устройств обеспечивают реализацию наиболее целесообразных и удобных схем соединения. В настоящее время изготовителями предлагаются сифоны из нержавеющей стали, чугуна, меди, латуни или полимерных материалов. Наиболее востребованными и доступными считаются разновидности из пластика. Специалисты различают следующие виды:

стандартный, совмещенный сифон с отводом, устанавливаемый под раковиной, умывальником или ванной, разновидностью которого является сифон с двумя отводами;

сифон — манжета, состоящий из резиновой муфты, плотно вставленной в канализационную трубу. В качестве водяного затвора выступает изгиб сливного шланга;

наружный сифон, обеспечивающий соединение только со стиральной машинкой;

встраиваемый сифон скрытого типа, монтаж которого производится в стене. Как правило, в комплект устройства входит декоративный элемент используемый при последующей отделке поверхности стены;

сифон с обратным клапаном, в качестве запорного устройства предотвращающего поступление сливной жидкости обратно в машинку служит пружина и пластиковый шарик имеющий полую структуру.

Преимущества и недостатки различных видов подсоединения

Совмещенные сифоны для раковины под стиральную машинку и посудомоечный агрегат довольно часто используются в том случае, если оба агрегата установлены на кухне и расположены рядом с кухонной мойкой. Такой вид не сложен в установке и удобен в работе.

Если же расстояние до мойки или водопровода не позволяет произвести монтаж сливных шлангов без существенного увеличения их длинны, используют наружный сифон. Основным недостатком подобного вида подключения является невозможность придвинуть стиральную машинку вплотную к стене, так как устройство требует определенного пространства.

Встроенные сифоны не занимают много места и отлично вписываются в любой интерьер ванной комнаты или кухни, поэтому при планировании и проведении ремонта стоит заранее определить для него место и произвести монтаж.

Сифон с обратным клапаном

Правильная установка и подключение к системе водоснабжения и канализации в не меньшей степени влияют на ее эффективную и безотказную работу, чем качество сборки, материалов и технологий. Иногда для правильной работы стирального автомата требуется установить сифон с обратным клапаном или обратный клапан в виде отдельного элемента. Главной задачей таких устройств является защита сливной системы от возврата сточной воды к насосу, баку и другим частям агрегата.

Самым простым и надежным способом в данных условиях является подключение через обратный клапан. При этом полностью устраняется сифонный эффект. При данном способе с одной стороны к обратному клапану подсоединяется сливной шланг, второй конец клапана вставляется в систему труб канализации. В такой конфигурации располагать этот узел можно как под ванной у самого пола, так и под раковину или на удобном участке стены.

При любом расположении разрыв струи обеспечивает устройство с обратным клапаном с полным устранением сифонного эффекта. Сифоны Alcaplast, производимые в Чехии, имеют сухой пружинный затвор и могут устанавливаться в любом положении, надежно защищая элементы стиральной машины и обеспечивая ее корректную работу. К несомненным достоинствам таких устройств относится не только разнообразие размеров и цветов, но и невысокая стоимость. Кроме того установить антисифон не составит труда даже человеку, не имеющему специальной подготовки. Осуществляя монтаж всех элементов сливной системы, необходимо обеспечить их доступность для ревизии и удобство для замены.

Когда необходим антисифонный клапан и как он работает

Есть только 2 случая, когда нужно устраивать на трубопровод антисифон. Во-первых, если монтаж выполняется посредством врезки в дренаж, например, когда подключается слив стиральной машинки к сифону посудомоечной раковины. В таком случае может развиться «сифонный эффект», и не чистая вода будет идти обратно в стиралку. Тут поможет обратный клапан на сливной шланг стиралки.

Перед тем как приступить к установке антисифонного клапана, стоит посмотреть обучающее видео

Как распознать «сифон эффект»? Это не сложно: процесс отстирывания белья может затянуться на продолжительное время, резко снизится качество стирки, а также повысится расход энергии и воды. Второй случай – это когда по какой-то причине не получается выполнить монтаж сливного шланга на необходимой высоте, или же она очень маленькая, чтобы исчез «сифонный эффект». Принцип функционирования элемента не сложный. Когда включается программа слива в стиралке, вода под давлением идет через клапан, открывая его. Но когда поток прекратится элемент автоматом закрывается, тем самым герметизирует соединение и не допускает проникновение жидкости из трубопровода в сливной шланг машинки.

В качестве запирающего механизма, в устройстве используется полипропиленовый шарик, наполненный воздухом. Когда давление воды слабеет, он сдавливается обратным током к мембране из резины. С усилением обратного напора, шариковый элемент будет еще сильнее вжиматься в мембрану, тем самым не пропуская воду. Инновационные модели антисифонов для стиралок на слив производятся из пластика, поэтому долговечные

Но важно понимать, если вода не мягкая, то срок службы клапана будет меньше. На современном рынке сантехнического спецоборудования предложено несколько разновидностей антисифонов

Они отличаются по особенностям конструкции, типу монтажа и области использования.

Итак, типы элементов могут быть следующими:

Разборный – принесет пользу тем, у кого дома из трубопровода идет жёсткая вода, которая серьезно засоряет антисифон. Такой клапан можно разобрать и вычистить.
Неразборный – наиболее дешёвый вариант, созданный из пластика.
Врезной – устраивается в трубопровод путем врезки.
Моечный – применяется в сифонах раковин.
Настенный – очень красивый, но дорого стоит.

Разработаны ещё элитные разновидности, укомплектованные разными декоративными вставками из нержавеющей стали. Обычно их цена в 3 раза выше, чем у стандартных моделей. Чётких правил по выбору клапана на слив не разработано. Покупать надо наиболее подходящий элемент. Запорный механизм можно приобрести в торговом центре Леруа Мерлен или любом другом специализированном магазине.

Как проверить работоспособность

Электромагнитная катушка приводит в движение шток. От ее состояния зависит работоспособность узла. Проверить ее можно разными способами.

Подключить 220 вольт

При подключении к клеммам электроклапана бытового тока 220 В, в катушке образуется магнитное поле, которое притягивает металлический шток вместе с мембраной – будут слышны характерные однократные щелчки. При отключении все возвращается на место и труба с водой перекрывается.

Проверить сопротивление

Катушка обычно спаяна с корпусом, поэтому, проще прозвонить контакты мультиметром. В зависимости от конструкции перепускного клапана, на рабочей катушке прибор покажет сопротивление, равное 2-4 кОма.

Впускные клапаны бывают одинарными, двойными, тройными. Катушки в каждом прозванивают по отдельности.

4 Клапан своими руками

Чтобы сделать клапан своими руками, понадобятся:

муфта;
тройник;
пружина (свободно входящая в тройник);
стальной шарик;
пробка с резьбой;
лента ФУМ.

Пружину можно сделать из подручных материалов. Нужна стальная проволока и стержень подходящей толщины. В стержне делают отверстие, в которое вставляют конец проволоки. Чтобы было удобней, зажимают стержень в тиски, плоскогубцами навивается необходимое количество витков.

Сборка клапана:

1. В тройник вкручивают муфту так, чтобы перекрыть боковое отверстие на 2 мм.
2. С противоположного конца вставляют шарик, затем пружину. Другой конец закупоривают пробкой на ленте ФУМ.

Вода в клапане входит со стороны муфты, отталкивает шарик и выходит с перпендикулярного конца тройника. Главное — отрегулировать пружину так, чтобы она не мешала циркуляции жидкости.

Слив стиральной машины закреплен неправильно

Согласно инструкциям сливной шланг необходимо поднимать на высоте шестьдесят сантиметров. Это минимальная высота. В некоторых моделях стиралок шланг отсоединятся. Если таким образом подключить стиральную машину, то она будет постоянно набирать воду, а вода станет вытекать, поскольку никаких клапанов на выходе нет.

Бывает так, что сливной шланг установлен на правильной высоте, вот только вывод из канализации для слива расположен буквально на полу. В таком случае техника стирает долго и плохо. А все дело в сифонном эффекте. Сливная канализационная труба толще сливного шланга, причем во много раз. Получается, что по трубам стекает значительное количество воды. Результат – образование в канализационной трубе разреженного давления. Его хватит для откачки воды через шланг из стиральной машины.

Вот только стиралка будет добирать воду из водопровода. Время стирки заметно затянется, а это лишняя потраченная электроэнергия. Как решить эту проблему? Необходимо установить на сливной шланг маломощный клапан — антисифон.

Из канализации может проникать в помещение неприятный запах. Существует решение: слив следует устанавливать в отверстии сифона раковины. Лучшее решение – автономный слив с водяным затвором.

Подсоединение к канализации

При выводе слива с машины в систему стока необходимо учитывать все факторы, которые играют не последнюю роль в эффективности и в качестве работы техники и сливной системы.

Обуславливаясь практичностью места размещения техники и системы канализации, вывод грязной воды «стиралки» можно сформировать различными способами: напрямую в ванну (является не самым эстетическим способом), прикреплением витка шланга к особому выпуску в сифоне под раковиной и совмещение с канализационными трубами.

Наиболее практичным и распространённым можно назвать слив непосредственно в систему канализации или при стационарном подключении. Такое подключение является наиболее приемлемым в условиях любой ванной комнаты. В этом случае необходимо учесть некоторые важные условия, главным из которых является высота соединения сливного шланга с трубой канализации.

В случае отсутствия возможности выполнения требований, достаточно легким и надежным типом подключения остается монтаж обратного клапана для слива воды из стиральной машины. Введение сливной системы при помощи «антисифона»– отличная альтернатива для решения задачи.
