Как разобрать стиральную машину: нюансы разборки моделей разных брендов

Ход работ

После изготовления ключа, можно разобрать стиральную машину Малютка, теперь нам ничто не помешает. Открываем крышку стиральной машины, отсоединяем шланги, вообще убираем все лишнее, стелим газетку, кладем на нее стиралку и приступаем к разборке.

• Разверните стиральную машину задней частью к себе. Там имеется пластиковая заглушка, которую нужно поддеть отверткой и выдернуть.
• Поверните пластмассовую крыльчатку, крутя активатор так, чтобы совместить ее отверстие с аналогичным отверстием в кожухе.
• Засуньте отвертку или шпильку прямо в ротор движка, чтобы намертво застопорить его. Отвертка пройдет как раз через два совмещенных отверстия.
• Вооружаемся нашим новым спец ключом и отвинчиваем активатор вместе с корпусом.

• Бак держится на шести винтах, которые нужно поочередно открутить, чтобы его снять.
• Убираем фланец.
• Убираем уплотнительную резинку, шайбу, выкручиваем крепежные элементы, удерживающие половинки корпуса.
• Остается открутить движок, и считайте, стиральная машина Малютка разобрана.

Добрые советы

Будьте предельно аккуратны при разборке стиральной машины. Не орудуйте слишком рьяно плоскогубцами и отверткой. Если будете сильно ковырять корпус отверткой, повредите резиновые прокладки или пластиковые части, а если будете откручивать гайки плоскогубцами, сорвете грани и прибавите себе работы. Удачной разборки!

Интересное:

• Стиральная машина малютка — ремонт своими руками
• Разборка стиральной машины Аристон своими руками
• Ветрогенератор из двигателя стиральной машины
• Как купить стиральную машину на авито — советы от профи
• Что можно сделать из старой стиральной машины
• Разборка посудомоечной машины

1 комментарий читателей

1. 29.05.2018 в 18:34

   Слава:

   А если простировающий винт не вкручивается, а просто плотно вставляется, то как его снять?

   Ответить

Как разобрать агрегат самостоятельно: пошаговая инструкция

Чтобы правильно разобрать стиральную машину Samsung, рекомендуем соблюдать следующую   очередность действий. Начинать процесс нужно со снятия верхней крышки, для чего нужно взять отвертку и открутить два самореза, расположенных сзади машинки. Затем аккуратно сдвиньте крышку немного вперед и снимите ее с корпуса. Если вам нужно осмотреть шкив и ременной привод мотора, просто потяните противовес на себя.

Стиральную машину начинают разбирать с верхней крышки

Следующий шаг – демонтаж лотка для моющих средств. Откройте контейнер, надавите на блокировочный фиксатор и потяните отсек на себя так, как вынимаете его для чистки. Немного сложнее снять манжету – резиновый уплотнитель барабана. Помогая себе отверткой, аккуратно отсоедините фиксационное кольцо и снимите его с манжеты. Выполняйте процедуру не спеша, чтобы случайно не повредить резину. Далее заверните резиновую деталь внутрь барабана.

Снять нижнюю панель, под которой находится сливной шланг и фильтр, несложно. В машинках Samsung деталь фиксируется на защелках, поэтому ее нужно просто отсоединить от корпуса. В результате становится доступен сливной насос. Чтобы его достать, потребуется снять хомуты с помощью плоскогубцев и открутить несколько винтов фигурной отверткой.

Дальше переходите к приборной панели, под которой размещен электронный блок управления. Чтобы снять деталь, нужно выкрутить саморезы, расположенные в нише дозатора для моющих средств и с противоположной стороны панели. Затем отстегните защелки и отделите блок управления от корпуса машинки. Деталь можно оставить висеть на проводах или же положить на верхнюю часть агрегата, но лучше все же отключить ее от проводов и убрать в сторону.

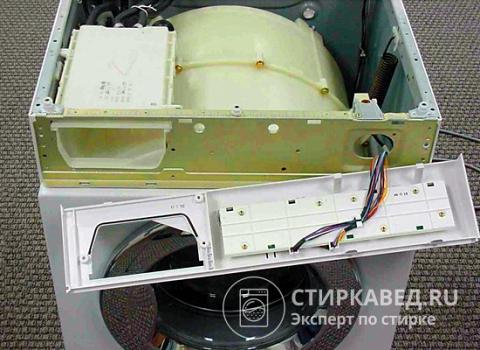

Панель управления можно оставить при разборке в висячем положении

После вышеуказанных манипуляций принимайтесь за демонтаж фасадной поверхности. Как снять переднюю панель стиральной машины Samsung? Для этого достаточно выкрутить крепления и легким движением отделить панель от корпуса.

Чтобы снять заднюю панель, открутите сзади 4 болта и уберите деталь в сторону. Теперь нужно отсоединить все шланги, которые прикреплены к баку агрегата: заливной и сливной, а также трубки, ведущие к прессостату и отсеку для моющих средств. Воспользуйтесь отверткой, чтобы предварительно снять хомуты.

Дальше следует заняться трубчатым электронагревателем (ТЭНом): демонтировать или просто отсоединить от проводов. Обычно нагревательный элемент находится в нижней части бака под барабаном. Если нужна замена ТЭНа, выкрутите гайки и полностью достаньте его из гнезда. На данном этапе также отсоедините провода от мотора. Контактов достаточно много, поэтому нужно сфотографировать или записать последовательность соединений, чтобы ничего не перепутать при сборке.

Чтобы демонтировать ТЭН полностью, необходимо открутить крепеж посредине и аккуратно потянуть нагреватель на себя

Также нужно снять противовесы, которые находятся сверху и снизу бака. Открутите болты подходящим по размеру ключом и отложите грузы подальше.

Теперь переходите к более сложному процессу – выемке бака. Данную работу лучше выполнять не одному, а с помощником. Для начала открутите болты, которыми амортизаторы крепятся к баку, и отсоедините их. Вместе с ассистентом медленно и аккуратно снимите деталь с пружин и извлеките наружу. Дальше нужно отделить от бака двигатель. Сначала отсоедините приводной ремень, затем выкрутите болты, удерживающие мотор, и снимите его. В завершение демонтируйте шкив.

Так выглядит разобранный бак стиральной машины

Для замены подшипников в барабане необходимо разобрать бак. Задача усложниться, если деталь окажется неразборной. В таком случае придется распилить его, выполнить ремонт подшипников, герметизировать стыки и склеить части между собой или же соединить их при помощи болтов и гаек.

В стиральных машинах с разборным баком, например, в модели Samsung Diamond на 6 кг, выполнить замену гораздо проще: две половины бака могут скрепляться стяжными болтами или защелками, которые нужно просто рассоединить. Затем можно достать барабан, на котором находятся подшипники. Чтобы демонтировать подшипниковый узел, аккуратно выбейте металлические кольца при помощи молотка и долота.

Снимая детали одну за другой, вы сможете без труда разобрать стиральную машину и добраться до узлов, требующих ремонта. Собирать технику нужно в обратном порядке, не пропуская ни одного из указанных этапов.

Разбор деталей стиральной машинки

Люк

Откройте люк настолько, насколько он позволяет. Вы увидите два болта, которые крепят дверцу центрифуги к центральной панели. Открутите их. Когда будете заканчивать со вторым болтом, придерживайте сам барабан, чтобы он не упал.

С правой стороны выкрутите болты крепления УБЛ, и аккуратно вытащите на себя. Теперь разомкните разъем.

Если дверца или устройство блокировки не разблокируется, читаем здесь.

Мотор

Для начала снимите ремень электропривода. Его легко найти. Он идет от шкива, который находится на барабане, и до двигателя. Снимите всю проводку, идущую к мотору и баку, а после и двигатель.

Амортизаторы и бак

Чтобы вынуть бак, для начала снимите амортизаторы и пружины. Выкрутите амортизаторы и снимите пружины, которые держат конструкцию на весу. Вытащите сам бак.

ТЭН

Водонагреватель находится с задней стороны в нижней части машинки. Чтобы снять ТЭН, открутите фиксирующую гайку в центре. Видите шпильку? Придавите ее до такой степени, чтобы она вошла вовнутрь. Возьмите отвертку с плоским наконечником, подденьте нагревательный элемент и вытащите его. Делайте все аккуратно, не повреждая деталь.

Противовесы

Эти блоки находятся спереди или сзади и удерживают машинку, чтобы она сильно не болталась во время стирки. Убираются посредством выкручивания длинных болтов, на которых закреплены.

Шланги и проводка

Первый шланг, который будет демонтирован — шланг от входного клапана. Вам понадобятся плоскогубцы. Возьмите их и отогните хомут, которые крепит шланг. Затем снимите и сам шланг вместе с хомутом.

То же проделайте со шлангом, идущим к прессостату: ослабьте хомут, отсоедините шланг, хомут и манжету. Так же отсоедините шланги, идущие к баку.

С проводами все тоже несложно. Отсоедините их, вытащив из соответствующих пазов.

Этапы разборки

Разборка стиральной машины включает следующие основные этапы:

• снятие верхней крышки;
• демонтаж лотка для порошка;
• отсоединение загрузочного люка;
• демонтаж электронного блока;
• демонтаж ТЭНа (теплонагревательного элемента);
• демонтаж бака.

Каждая стиральная машина имеет свои конструктивные параметры. Следовательно, разборка тоже будет иметь свои особенности.

Снятие верхней крышки

Снятие верхней крышки машин Бош, Занусси, Веко, Канди производится просто – нужно открутить два крепящих ее болта, находящихся на задней стенке. На машинах Электролюкс, Ардо она крепится саморезами. Здесь, как правило, проблем со снятием не возникает. Легче всего крышка снимается с машины Малютка – там вообще никакого крепления нет. О том, как снять верхнюю крышку на популярной машинке Индезит, можно прочитать здесь.

Демонтаж лотка для порошка

Демонтаж контейнера для стирального порошка на всех машинах идентичный и особых трудностей также не вызывает. На Малютке лотка нет.

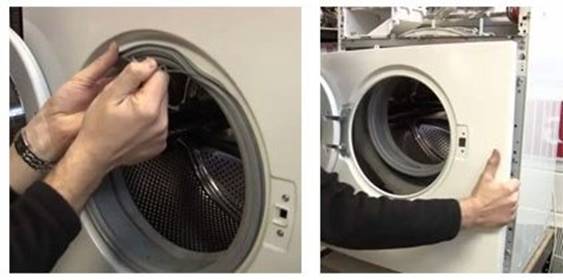

Отсоединение загрузочного люка

Практически эта операция состоит в отсоединении передней стенки. Основная трудность будет заключаться в снятии уплотнения люка. Чтобы его снять, будет вполне достаточно плоскогубцев и отвертки

Единственное, чему нужно уделить самое пристальное внимание – аккуратность работы. Хрупкие пластмассовые защелки и нежная резинка уплотнения легко могут выйти из строя, а это грозит уже немалыми затратами на их восстановление

Снятие блока управления

Демонтаж электронного блока или панели управления также не вызывает особых трудностей. Например, при разборке стиральной машины Bosch для этого достаточно открутить два винта крепления. При этом отсоединять провода не желательно, конечно, если этого не требует ремонт. Освобожденную от крепления панель нужно аккуратно уложить сверху машины.

Демонтаж ТЭН

Следующим этапом разборки станет демонтаж ТЭН. Доступ к нему на разных марках стиральных машин не одинаков. Чтобы увидеть его, на некоторых моделях достаточно снять переднюю стенку. Такое расположение ТЭНа имеют Веко, Бош,некоторые модели Занусси. А вот у машин Электролюкс, Ардо, Атлант, Занусси, Канди ТЭН находится сзади. Определив местонахождение нагревателя, остается его извлечь. Здесь необходимо помнить о недопустимости применения грубой силы: отсоединив провода, нужно смочить гайку крепления жидкостью WD-40, выждать около 20 минут и аккуратно начать откручивать крепеж

Как только это произошло, раскачивая ТЭН в разные стороны, осторожно вынуть его из посадочного места

Извлечение бака

Демонтаж бака – довольно сложная, но выполнимая операция. Эту работу одному выполнять не рекомендуется, так как бак имеет приличный вес. Кроме того, его очень неудобно вынимать из корпуса. Поэтому помощник здесь просто необходим. Для выемки бака из стиральных машин Бош нужно демонтировать переднюю стенку корпуса, а у Ардо, Электролюкс – заднюю. На машине Веко приходится снимать переднюю и заднюю стенки. Разобранный корпус облегчает доступ к элементам, удерживающим бак. Процесс подготовки к его снятию примерно у всех машин одинаковый:

• отсоединяются все провода и патрубки;
• снимаются противовесы;
• вынимается ТЭН;
• отсоединяются амортизаторы и пружины;
• вынимается бак.

Для чего нужно извлекать бак? Все просто. Внутри его находится барабан, который иногда приходится доставать, чтобы заменить подшипник. Исполнение баков имеет некоторые разновидности. Очень просто разбирается бак на стиральной машине Ардо. В ней достаточно снять заднюю стенку и хомут, который крепит бак. После этих операций задняя стенка бака легко снимается вместе с барабаном.

Конструктивно, баки выполнены разборными и цельными. В последнем случае для доступа к барабану приходится распиливать бак пополам. К примеру, таким образом производится ремонт подшипникового узла стиральной машины Zanussi. Операция довольно серьезная, поэтому лучше в этом случае работу доверить мастерам сервиса. Но если просмотреть видео о том, как разобрать самостоятельно стиральную машину автомат, с подобной операцией можно справиться и самостоятельно. О том, на каких машинках установлены разборные баки, можно узнать из этой статьи.

Устранение наиболее распространенных неисправностей

К самым частым поломкам, случающимся с вертикальными стиральными машинами Аристон, Занусси и других марок являются всевозможные протечки, а также деформация подшипников.

Устранение протечек

Чтобы устранить большинство неисправностей, вызвавших протечки вертикальной стиральной машины, разбирать корпус полностью не требуется. Чтобы обнаружить, откуда подтекает вода, необходимо:

• Выкрутить фильтр слива, проверить, насколько он герметично устанавливается и в каком состоянии находится уплотнитель. При необходимости этот узел нужно прочистить, за годы эксплуатации в нем скапливается большое количество грязи.
• Следующее, что стоит проверить – это резиновый уплотнитель крышки стиральной машины. За несколько лет службы он мог деформироваться. В результате вода протекает под резинкой, попадает под машину, скапливается под панелью управления, затекает в устройство блокировки люка. Подобная проблема приводит к серьезным поломкам, поэтому устранить протечку следует как можно быстрее. Менять полностью уплотнитель не потребуется, достаточно найти деформированное место и подложить под него небольшой кусок резины.

Для дальнейших работ потребуется снять боковые панели стиральной машины, чтобы получить доступ к внутренним узлам.

• Проверить герметичность подсоединения шланга к заливному клапану. Если обнаруживаются капли воды, необходимо снять трубку, осмотреть на целостность, обработать силиконом и установить на исходное место, сильнее затянув хомуты. Таким же образом требуется проверить и обработать сливные патрубок и шланг, а также патрубок бака.
• Далее нужно осмотреть резиновую манжету, проверить целостность и удостовериться, что она надежно удерживается хомутом.
• Протечка может быть в самом баке. Если его половины стянуты винтами, нужно их подтянуть, маленькие отверстия можно попробовать запаять.

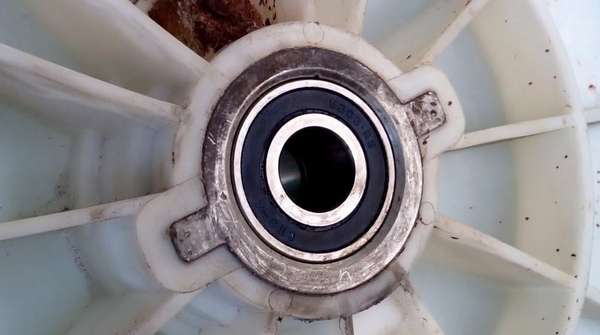

Замена подшипников

В отличие от фронтальных стиральных машин, на технике с вертикальной загрузкой для замены подшипников не требуется вытаскивать бак из корпуса. Здесь нужно выполнить следующие действия:

• Удалить боковые панели.
• Убрать по боковым сторонам барабана накладки, за которыми находятся суппорты с подшипниками.
• Первым необходимо заменить подшипник и сальник с той стороны, где нет шкива. Резьба классическая правосторонняя.
• Затем нужно снять ремень, шкив и колодку заземления, после чего заменить сальник и подшипник. В этом случае резьба будет левосторонняя.

При установке нового подшипника необходимо тщательно смазать посадочное место.

Подготовка

Разборка стиральной машины – дело несложное, если у владельца прибора имеются минимальные навыки в области электротехники и слесарных работ. В моделях торговой марки Samsung, таких как, например, S821, WF-S861, S803J, WF6458N7W, получить доступ к основным механизмам несложно.

Какую бы машинку вы ни собирались чинить, для начала важно подготовить рабочее место и инструменты, которые пригодятся в процессе разборки. Конечно, можно приступить к работе с несколькими отвертками и ключами

Но если машинка требует детального осмотра и последующего ремонта, лучше приготовить все необходимое сразу. Итак, вам могут понадобиться:

• молоток;
• кусачки;
• отвертки (шлицевая и фигурная);
• рожковые ключи;
• головки (торцовые ключи);
• пассатижи;
• ножовка;
• плоскогубцы;
• клещи;
• паяльник.

Важно заранее приготовить и вспомогательные материалы – жидкость для размягчения гаечных крепежей WD-40, силиконовый герметик и смазку для шарнирных элементов. Удобно иметь под рукой чистую ветошь для того, чтобы вытирать руки или остатки жидкости из машинки

Опытные мастера советуют новичкам фотографировать каждый этап разборки агрегата, чтобы прибор было легче собрать после завершения ремонта, следовательно, нужно приготовить фотоаппарат.

Разбирать агрегат удобно, когда все инструменты находятся под рукой

Этап подготовки может показаться не столь важным, но от качества его выполнения во многом зависит результат.

Ремонт стиральных машин своими руками

Вооружившись необходимым багажом знаний и причин наиболее часто встречающихся неисправностей вашей автоматической стиральной машины, попробуем определить, какие из них вы в состоянии отремонтировать своими руками, а где есть необходимость прибегнуть к помощи специалистов.

Если гарантия давно закончилась, можно провести ремонт стиральной машины своими руками.

Помните, что данный агрегат состоит из множества узлов и мелких деталей, поэтому, если вы приступаете к этой процедуре впервые, перед любым разбором сфотографируйте на телефон все изображения или видеокартинки соединений и стыков, чтобы по окончании работ вернуть прибор в первоначальное состояние.

Ремонт стиральной машины своими руками возможен только тогда, когда вы знаете из чего она состоит, какую роль играет каждая часть.

Еще один немаловажный фактор, это правильный слив воды из бака, т.к. поломка, в основе своей, случается при работающем приборе и эту процедуру нужно провести в первую очередь.

Когда вам ясен принцип работы и назначение каждой детали, вы можете по неисправности определить, в чем может быть причина.

Из перечисленного выше выделим область работ по ремонту стиральных машин с фото, как правило, это замена на новые следующих деталей:

• прочистка либо замена фильтра;
• замена изношенного либо разорвавшегося приводного ремня;
• замена насоса автоматической стиральной машины;
• термодатчика;
• ремонт программатора;
• замена ТЭНа;
• установка новых амортизаторов

Ремонт стиральной машины своими руками начинается с разборки корпуса.

Для самостоятельного ремонта потребуются следующие инструменты:

• плоская отвертка;
• фигурная отвертка;
• пассатижи;
• несколько плоских гаечных ключей;
• плоскогубцы;
• индикатор-фазоуказатель;
• светодиодный фонарик;
• клещи;
• паяльник;
• сервисный крючок;
• молоток;
• длинногубцы.

Для того чтобы выполнить ремонт стиральной машины своими руками, нужно разобрать агрегат и выполнить диагностику, а для этого потребуются инструменты.

Ниже, приведем видео замены барабана или программатора, более сложных и требующих предельной концентрации и внимания процедур.

Для самостоятельного ремонта необходимо еще знать порядок работы стиральной машины. Это поможет определиться с тем элементом, который мог привести к данной поломке.

Инструкция по ремонту стиральных машин, изложенная выше, показывает, что особых трудностей в этом процессе нет. Нужно лишь желание, знание принципа строения и действия агрегата и четкая диагностика. Но помните, что любую поломку легче предотвратить, поэтому не забывайте о мерах профилактики и бережного отношения.

Самые распространенные поломки стиральных машин связаны c неправильной эксплуатацией. Чтобы агрегат прослужил долго, нужно соблюдать несложные правила.

Как разблокировать дверцу, если стиральная машина зависла с водой на стирке и не открывается

Если агрегат во время стирки остановился с водой, проблема чаще всего в сливе. В этом случае дверцу нельзя открыть, потому что сработала защита от потопа. Сначала сливают воду.

Использование верёвки

Для разблокирования используют тонкую проволоку или веревку диаметром 5-6 мм и длиной 10-12 см. Аккуратно протаскивают между корпусом и люком и придавливают защелку. Если дверцу открыть не удалось, значит, замок имеет другую конструкцию. Придется снимать верхнюю панель.

Открывание с помощью шпателя

Вместо шпателя можно использовать вилку

Разблокировать можно с помощью тонкого гибкого шпателя. Действовать так же как и с веревкой. Его конец заводят в зазор, нажимают на инструмент, и пробуют открыть дверь.

Тросик аварийного открытия

Если не открывается стиральная машинка, то поможет трос для аварийного открытия. Он находится в районе нижней панели, окрашен в яркий оранжевый цвет. После снятия декоративной панели его будет сразу видно. Достаточно потянуть за тросик, дверца должна открыться. При его отсутствии надо воспользоваться другими более сложными способами.

Разблокируем стиралку-вертикалку

Если заклинит верхняя дверца у машинки с вертикальным типом загрузки, значит, барабан был плохо закрыт и провернулся. Он уперся в нагревательный элемент. Вилку стиральной машины вытаскивают из розетки, сам прибор отодвигают от стенки. Обязательно надо снять заднюю крышку, ременную передачу, отсоединить провода, которые мешают подступиться к ТЭНу. После этого достают нагревательный элемент. В нем есть монтажное отверстие, через него пробуют закрыть дверцу. При его перемещении в вертикальное положение загрузочный люк разблокируется.

Дальше нужно поставить на прежнее место:

• ТЭН;
• провода;
• ремень;
• заднюю крышку.

У некоторых машинок вертикального типа разблокирование верхнего люка происходит при отключении электричества. В таком случае к барабану можно подступиться сверху и не нужно демонтировать детали машинки.

Отключение функции защиты от детей

Панели стиральных машин отличаются разнообразием, поэтому одного способа включения или выключения блокировки не существует. У каждой модели свой, его указывают в инструкции. Но имеется одна подсказка. Она находится на панели управления – это кнопки включения и выключения блокировки. В основном они обозначены значком в виде детского лица или замка. Его можно увидеть между кнопок либо рядом с ними. Для включения или отключения блокировки их одновременно нажимают и не отпускают в течение 3-5 секунд, пока не раздастся звуковой сигнал.

Плоскогубцы

Если отломалась ручка, то для того чтобы открыть люк используют плоскогубцы. Ими захватывают оставшуюся часть, поворачивают и дверца открывается.

Меняем сломанную ручку дверцы

Принудительное открытие дверцы нередко приводит к поломке, поэтому делать этого нельзя. Но и изношенная ручка может в любой момент сломаться. Дверца машинки-автомат состоит из двух пластиковых ободков, а между ними стоит стекло. Друг с другом они крепятся при помощи саморезов и защелок. Поменять дверцу можно самому. Чтобы было удобно, ее снимают с петель, откручивают саморезы

Осторожно разъединяют части обода. Работают с той, на которой находится фиксатор и ручка

Ее разбирают, отвинчивают. Потом в обратном порядке устанавливают новую ручку. Собирают дверь и ставят на место. Включают машинку и пробуют постирать. Если дверца закрыта плотно, а после стирки открывается, значит, ручка установлена правильно.

Меняем механизм блокировки люка

Если вышло из строя устройство, которое предназначено для того, чтобы блокировать люк, то его следует заменить новым. Оно относится к одной из основных деталей стиральной машинки. Ремонтировать или менять должен опытный специалист. Можно попытаться заменить своими руками, но необходимо точно следовать советам опытных мастеров.

Обесточить агрегат, поднять его верхнюю крышку, снять саморезы, которые удерживают блокирующую деталь. Чтобы было удобно, прибор наклоняют, надавливают на язычок замка рукой, и тогда дверца разблокируется. Снимают фиксирующий хомут, немного отодвигают правую сторону манжеты, просовывают руку в освободившееся пространство и выкручивают саморезы. Надо запомнить порядок действий, чтобы в дальнейшем правильно поставить новое устройство. Для проверки стиралку подключают и запускают стирку.

Проблемы электрической части машины

Любой из компонентов электрической схемы стиральной машины «Малютка» со временем может выйти из строя или его работа нарушится. Перечень возможных проблем не слишком широк, но надо быть готовым к тому, что для их решения придется полностью разобрать машину.

Стиральная машина не включается

Как ни странно, но эта не самая страшная поломка машины. Дело в том, что в большинстве случаев причина неисправности находится вне корпуса устройства.

Прежде всего, стоит проверить напряжение в розетке. Для этого можно использовать простой пробник или мультиметр в режиме измерения напряжения

Важно не забыть переставить переключатель в режим переменного напряжения, выбрав предельное значение шкалы 500В и более

Если дома нет никакого измерительного устройства, для проверки работоспособности розетки можно использовать любой электроприбор, временно включив его.

Далее надо убедиться в целостности шнура питания. В результате регулярного использования он перетирается, ломаются токопроводящие жилы. Чаще всего поломки случаются около вилки и в месте, где провод входит в корпус машины.

Поврежденный кабель лучше сразу заменить. Использовать любой пробитый провод, даже если он тщательно заизолирован опасно для жизни, особенно если это провод стиральной машины, которая эксплуатируется в условиях повышенной влажности.

Проблемы с компонентами электрической схемы

Если розетка и провод проверены, а устройство по-прежнему не работает, надо переходить к разборке с последующей проверкой двигателя и деталей схемы подключения.

Начать стоит с проверки целостности соединительных проводников. Тут не обойтись без мультиметра. Переключателем его переводят в режим измерения сопротивления, прозванивают каждый проводник. Попутно стоит осмотреть места их соединений. Постоянная влажность, в которой эксплуатируется машина, способствует окислению контактов, что может стать причиной отказа в работе двигателя.

Подозрительные проводники (с почерневшей изоляцией, покрытые толстым слоем окисла), клеммы, а также элементы схемы, имеющие видимые повреждения, необходимо сразу заменить. Для соединения новых проводов лучше использовать соединительные колодки, детали соединять пайкой, не забывая использовать термоусадочную изоляцию.

Нередко причиной выхода машины из строя служит реле времени. Вряд ли удастся отремонтировать его самостоятельно, проще и логичнее купить новое. Это же касается и включателя.

Реле времени

Термореле также может быть причиной нежелания двигателя включаться. Его проверяют холодным. Подключают к клеммам мультиметр в режиме омметра, если он покажет разрыв, реле меняют.

Особенности разборки агрегатов с вертикальной загрузкой

У стиральных машин с вертикальной загрузкой большинство деталей такие же, как у фронтальных моделей: бак, барабан, двигатель, амортизаторы и т. д.

На фото можно увидеть устройство стиральной машины с вертикальной загрузкой

Чтобы разобрать такой агрегат, также придется снять боковые панели корпуса и верхнюю крышку, но начинать нужно с панели управления. Болты, удерживающие деталь, можно найти по бокам, а в некоторых моделях она крепится на специальных защелках. В таком случае панель можно поддеть отверткой и аккуратно сдвинуть, отсоединив провода. Под деталью расположена плата управления, которую также нужно демонтировать.

Затем снимают верхнюю крышку (ее крепления обычно можно найти под управляющей платой) и боковые панели, а также аккуратно отсоединяют хомут от барабана.

Дальнейшие действия будут заключаться в последовательном снятии всех деталей. Подшипники в стиральной машине с вертикальной загрузкой расположены с двух сторон барабана.

Не забывайте, что в инструкции по эксплуатации вашего агрегата есть схема расположения всех деталей и их креплений. Не спешите, действуйте аккуратно, и у вас все получится.

Нет нагрева воды

Чаще всего причиной подобных отказов становится поломка ТЭНа – вследствие естественного износа или из-за обрастания накипью. Выполните следующие действия:

Открутив крепеж, снимите заднюю панель корпуса.
Проверьте с помощью мультиметра сопротивление ТЭНа (его хвостовик с подведенными к нему проводами выступает из бака в нижней его части). При комнатной температуре прибор должен показать 30 Ом.
Если сопротивление отлично от нормального, ТЭН нужно заменить. От него отсоединяют провода, а затем откручивают гайку, расположенную между контактами. После этого нагреватель можно будет вытащить

Делать это нужно с осторожностью, мягко покачивая элемент и не прилагая чрезмерных усилий. Если ТЭН прикипел и не поддается, нужно размягчить накипь жидкостью WD-40

После демонтажа нагревателя его посадочное место нужно почистить, после чего можно будет установить замену. Новый ТЭН должен соответствовать данной модели стиральной машины. ТЭН от другой модели может сгореть, причем вместе с модулем управления.
Если замер сопротивления показал, что ТЭН исправен, нужно проверить состояние датчика температуры. Его работоспособность также проверяется измерением сопротивления. При комнатной температуре оно должно быть 5,7 – 6,3 кОм.

Причина может заключаться и в «залипании» контактов реле ТЭНа, расположенного возле модуля управления.

Алгоритм действий

Для каждого типа стиральной машины Электролюкс (в зависимости от способа загрузки) прописан определенный алгоритм разбора.

Бытовой прибор с горизонтальной загрузкой

Корпус стиралки с фронтальной загрузкой — две половинки (задняя и передняя, соединенная крепежными элементами по боковой линии).

Учитывая такую особенность конструкции, стиральная машина Электролюкс разбирается следующим образом:

1. Находим два винта, расположенных на задней стенке корпуса, выкручиваем их. Чуть подталкиваем крышку по направлению задней стенки, приподнимаем и снимаем с корпуса.
2. На левой и правой боковой панели выкручиваем два винта, фиксирующие заднюю панель.
3. В нижней части задней панели выкручиваем два крепежных элемента.
4. По бокам, предварительно открыв заглушки, выкручиваем фиксирующие болты.
5. Разжимаем и приподнимаем пластиковые держатели, фиксирующие панель в верхней части корпуса.
6. Снимаем заднюю панель.
7. Внутри порошкоприемника находим пластиковый язычок, нажимаем его, аккуратно вытягиваем диспенсер из корпуса стиралки.
8. Выкручиваем крепежные болты, снимаем дверцу люка вместе с петлей.
9. Аккуратно поддевая пружину хомута шлицевой отверткой, стягиваем металлическое кольцо с манжеты. Резиновый уплотнитель заправляем внутрь барабана.
10. Выкручиваем саморезы расположенные на левой стороне панели управления, аккуратно отверткой открываем защелки сверху и по бокам панели, не отключая проводку, снимаем блок управления.
11. Выкручиваем саморезы расположенные вокруг замка люка, под панелью управления и вокруг сливного фильтра, снимаем переднюю панель с корпуса.
12. Одной рукой придерживаем шкив, другой — снимаем ремень привода.
13. Выкручиваем крепеж удерживающий двигатель, отсоединяем клеммы проводов питания, сдвигает мотор чуть на себя, вынимаем механизм из корпуса.
14. Отсоединяем провода со сливной помпы, выкручиваем крепежные элементы, аккуратно проворачивая по часовой стрелке, вынимаем насос из корпуса.
15. Отсоединяем проводку с ТЭНа, выкручиваем центральный болт (расположен между контактами) и аккуратными раскачивающими движениями снимаем нагревательный элемент с посадочного места.
16. Выкрутив центральные болты, демонтируем противовесы.
17. Используя плоскогубцы, вытаскиваем шпильку удерживающую амортизаторы, снимаем парные элементы с нижней части бака и корпуса стиральной машины.
18. В верхней части корпуса отсоединяем патрубки порошкоприемника, проводку наливного клапана, пружины, предварительно отсоединив трубочку, демонтируем прессостат.
19. Аккуратно приподнимая, снимаем бак с пружин, вынимаем его из корпуса.

На данном этапе разбор стиральной машины Электролюкс с фронтальной загрузкой окончен.

С вертикальной

Алгоритм действий:

1. Аккуратно поддевая защелки с правой и левой стороны, приподнимаем панель управления, отсоединяем проводку с разъемов платы, снимаем панель с корпуса. Перед тем как отсоединить какие-либо провода, необходимо сфотографировать схему их подключения.

2. Отсоединяем провода, выкручиваем крепеж, снимаем электронную плату.
3. Предварительно отсоединив патрубки и проводку, демонтируем заливной клапан.
4. Выкрутив фиксирующие элементы, расположенные на задней панели и один в нижней части передней панели, демонтируем боковые стенки корпуса.
5. Из открывшегося пространства вытягиваем двигатель, сливной насос и датчик уровня воды (все элементы расположены под баком). Для этого выкручиваем крепеж, снимаем проводку, вытягиваем механизмы из корпуса.
6. Блокируем колесо шкива деревянным бруском. Аккуратно снимаем ремень привода.
7. Поднимаем верхнюю панель (крышку), вытаскиваем порошкоприемник (фиксируется на защелках).
8. Выкручиваем болты удерживающие крышку.
9. Оттягиваем резиновую манжету, под которой открывается доступ к саморезам, фиксирующим пластиковую планку. Их также необходимо выкрутить. Снимаем верхнюю панель.
10. Выкручиваем метизы удерживающие вал, закрываем дверцы бака, извлекаем бак из корпуса.

На этом этапе разбор стиральной машины с вертикальной загрузкой можно считать оконченным.
