Беспроводная зарядка для телефона своими руками

Инструкция по созданию беспроводной зарядки своими руками

Описываться будет достаточно простая схема беспроводной зарядки. Передатчик в ней выполнен на микросхеме таймере – формирователе одиночных импульсов и полевом транзисторе, а приемник на диоде и стабилизаторе.

Схема беспроводной зарядки

Простота конструкции дает возможность произвести ее даже навесным монтажом. Необходимо только помнить о том, что микросхемы и вообще полупроводниковые элементы не любят перегрева, поэтому сборку нужно выполнять придерживая пинцетом ножки критических компонентов схемы между их корпусом и местом пайки. Это позволит уменьшить температуру чувствительной части – пинцет будет работать, как радиатор.

Инструменты и материалы для изготовления беспроводной зарядки

Для изготовления схемы беспроводной зарядки понадобятся:

• ножницы или кусачки для работы с проволокой;
• флюс и припой, в простейшем варианте канифоль и олово;
• паяльник 25-40Вт;
• обычное зарядное устройство от мобильного телефона;
• микросхема формирователя импульсов NE555 на 5В;
• мощный полевой транзистор IRF-Z44;

  Пример расположения выводов на аналоге транзистора

стабилизатор напряжения 7805;

Расположение пинов стабилизатора

• диод M4, для схемы приемника;
• конденсаторы – два по 10n, и по одному 100n и 10µ;
• резисторы – 10 Ом и 1 кОм;
• медная, лакированная проволока для антенны – сечением 1 мм и 0,35-0,4 мм.

Изготовление передатчика

Как уже говорилось, монтаж схемы передатчика можно сделать, как навесной, так и на макетной или самостоятельно травленой плате. Здесь его размеры особого значения не имеют. Единственное замечание – антенна должна быть расположена ближе к подложке, на которую впоследствии помещается приемник.

Сама форма катушки также влияния на представленную схему большого не имеет, но рекомендуется выполнить ее спиральной формой, как на фотографии. Это улучшит характеристики передачи энергии, позволит повысить расстояние между приемником и излучателем.

Передатчик на травленной плате и с антенной хорошей формы

Намотку рекомендуется проводить внутри какого-либо корпуса круглой формы – к примеру, в коробке от CD диска – в том месте, где он сам находился. Туда укладывается провод, с оставлением кончика, к которому будет припаян один из контактов самого передатчика, и потом витками, оборачивая вокруг предыдущих, укладывается проволока. Нужно сделать 25 таких оборотов.

После окончания намотки рекомендуется залить всю конструкцию универсальным клеем или эпоксидной смолой, оставив только конечные выходы проволоки. Которые в свою очередь необходимо залудить, а впоследствии и подсоединить к выходам излучателя.

Схема излучателя

Изготовление приёмника

Приемник собрать еще проще. В нем минимум элементов. Вот только в его случае лучше всего осуществлять намотку антенны спиральным способом, для уменьшения размера схемы. Хотя самодельное приемное устройство, с высокой вероятностью, все равно не поместится в корпус телефона. А вот для планшетов есть реальный шанс его встроенного использования, так-как обычно в корпусе подобных устройств есть еще много свободного места.

Элементы схемы скрепляются пайкой. В идеале желательно использовать SMD компоненты, но можно обойтись и обычными радиодеталями. Намотка катушки антенны производится проволокой или проводом сечения 0,35-0,4 мм. Для уверенного приема индуцированных токов необходимо сделать 30 витков.

Схема приемника

Соединение элементов

Хотелось бы заметить, что, как и для любой передающей и принимающей аппаратуры – в случае индукционной также необходима аккуратность выполнения. Просто смотать в кучу присоединенные элементы не получится – будут возникать паразитные электрические связи, которые сведут на нет весь толк от собранного прибора.

Для исполнения схемы все же рекомендуется вытравить их из заготовок, или же в случае недоступности фольгированного текстолита – использовать макетную плату. Все соединения – пайка, никаких скруток. Слишком ненадежно и мало того, что будет плохой контакт, так еще и в случае его возникновения будет трудно найти источник проблемы.

Особенности процесса сборки и подключения

Тут нужно помнить о том, что приемник будет присоединен к реальному, достаточно дорогому устройству–потребителю. Поэтому, перед присоединением нужно мультиметром проверить полярность на выходах приемника и наличие необходимого напряжения при работе собранной схемы – оно должно быть в пределах 4-5В.

Стрелочный мультиметр – удобен для определения полярности

Также нужно определиться, как подключать потребителя. Здесь два варианта – или напрямую к аккумулятору, но в этом случае не будет видно, заряжен он уже или нет при выключенном устройстве, или в штатный разъем питания.

Принцип работы беспроводной зарядки

В основу работы беспроводной передачи электрической энергии положен принцип электромагнитной индукции
.
При подаче переменного тока на проводящую катушку возникает электромагнитное поле в пространстве. Если в это переменное электромагнитное поле поместить проводник (провод), то под воздействием меняющегося магнитного поля в нем возникнет электродвижущая сила. Вот эта электродвижущая сила (ЭДС) и создает во второй катушке (приемнике) электрический ток.

Все это немного сложно, если совсем просто, то благодаря электромагнитной индукции когда поместить рядом две катушки и на одну из них подать переменный электрический ток, то во второй возникнет свой переменный ток. Преобразовав этот переменный ток в постоянное напряжение нужной величины можно зарядить аккумулятор.

Для достижения большей эффективности (КПД) приемник должен располагаться рядом с передатчиком. Иначе большая часть поля расходуется впустую.

Использование резонанса (работа на одной частоте) позволяет немного увеличить расстояние между приемным и передающим модулем.

Передающее устройство нужно подключать к розетке сетевого напряжения, так что совсем избавиться от проводов не получиться.

Связь между катушками осуществляется посредством электромагнитного поля, которое проходит через воздушный зазор, так же может проходить и через пластик, дерево и другие не металлические поверхности.

Логика работы беспроводной зарядки для телефона:

• Сетевое напряжение преобразуется в высокочастотный переменный ток (АС).
• Переменный ток (АС) подается на передающую катушку с помощью электронной схемы передатчика. Этот ток индицирует электромагнитное поле в передатчике.
• Если в пределах заданного расстояния находится приемная катушка, то на нее начинает действовать переменный магнитный поток.
• Магнитный поток генерирует переменный ток в приемнике.
• Ток, протекающий в катушке приемника, преобразуется в постоянное напряжение (DC) с помощью электронной схемы. Этим постоянным напряжением и идет подзарядка аккумулятора.

При применении электромагнитной индукции в зарядном устройстве нужно точно располагать катушки приемника и передатчика друг относительно друга
. Даже есть рисунок на предающем устройстве, как правильно располагать смартфон. Скорость зарядки будет меньше, чем при использовании проводной зарядки. В одно время может заряжаться только одно устройство.

При использовании резонансной зарядки параметры меняются
. Как выше написано, принцип резонанса предполагает настройку передающего контура и приемного на одну частоту. Но есть несколько отличий от метода использования только электромагнитной индукции.

Большая свобода в пространстве: теперь не нужно точно позиционировать телефон на передающем модуле.

Появляется возможность зарядки нескольких устройств. Это возможно при использовании нескольких катушек со своими частотами.

Увеличивается скорость зарядки.

Как добавить поддержку беспроводной зарядки в смартфон?

На самом деле, оснастить технологией Qi можно абсолютно любой смартфон, даже если он изначально не позиционировался как устройство с беспроводной зарядкой. Это удобная возможность для тех, кто привык к своему телефону и не хочет менять его ради новой технологии.

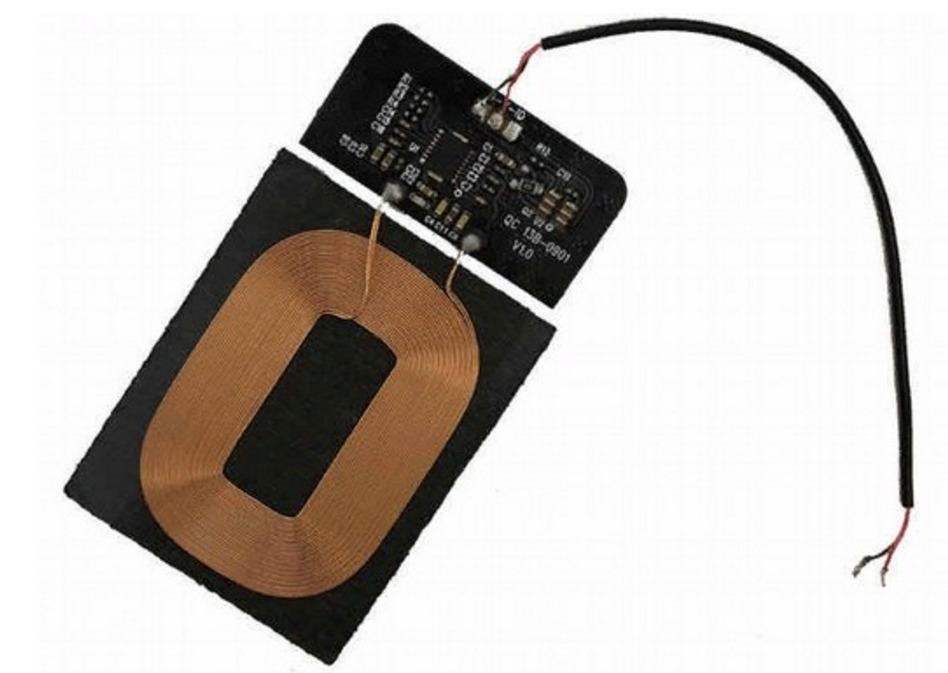

Достаточно приобрести универсальный модуль Qi с разъемом, который подойдет вашему смартфону: micro-USB, USB-C или Lighting. Модуль наклеивается на заднюю крышку смартфона, подключается к разъему зарядки и прячется за чехлом. После этого смартфон можно заряжать без проводов — ток от зарядного устройства будет поступать к аккумулятору через переходник.

Единственное неудобство этого метода — адаптер придется постоянно отключать, чтобы соединить смартфон с ПК по USB. Но если вы редко подключаете телефон к компьютеру, модуль Qi точно не будет вам мешать.

Аккумулятор и в нынешнее время остается главной слабостью смартфона, ведь имеет свойство очень быстро разряжаться. Необходимость каждый раз заряжать телефон через розетку, делает это незаменимое в современном мире устройство менее мобильным и удобным. Один из способов решения данной проблемы – это беспроводная зарядка для телефона.

Термин «беспроводная зарядка» – это метафора, цель которой емко и достаточно понятно объяснить ключевые особенности и преимущества данного устройства простому потребителю. С технической точки зрения этот гаджет будет правильно называть индукционной катушкой стандарта Qi или стандарта РМА. Благодаря ему электрическая энергия передается без использования токопроводящих элементов. То есть для того, чтобы заряд аккумулятора пополнился, достаточно лишь поместить смартфон на устройство.

Делаем портативную зарядку

Как сделать зарядку для телефона, если имеются аккумуляторы, отсек для них, для них или старого мобильника и USB-удлинитель?

Аккумуляторы должны быть типа АА. Помимо этого, в наличии должны находиться паяльник и тестер.

Берем 4 аккумулятора (желательно большой емкости) и вставляем их в отсек для них. Тестером измеряем напряжение, должно быть не менее 5 вольт. Это обусловлено тем, что современные телефоны можно зарядить от USB-разъема, в котором напряжение составляет 5 В.

От USB-удлинителя, который не жалко использовать, отрезаем штекер, подсоединяющийся к компьютеру. Изучаем распиновку контактов, вызваниваем тестером. Находим + и -, остальные провода убираем кусачками и изолируем.

Надеваем на провода термокембрик и для обеспечения плотного входа обрабатываем зажигалкой. Делаем примерку на месте крепления штекера.

Нам понадобится припаять провода к металлическим заклепкам. С этой целью используют паяльную кислоту, которую можно нанести оловянной палочкой, после чего залуживаем заклепки.

Припаиваем провода в соответствии с их зарядом.

Разъем нужно приклеить к корпусу, предварительно обезжирив или соскоблив ножом разъем и пластмассу.

Наносим подогретый клей на корпус и прижимаем. Обмазываем клеем вокруг, закрывая открытые контакты. Оставшиеся ненужные провода откусываются и замазываются клеем. При необходимости его можно замаскировать с помощью маркера.

Вставляем аккумуляторы. Они должны быть одной и той же емкости. При этом их суммарная емкость должна превышать таковую у телефонного аккумулятора.

Криптокошелёк Ledger

Это защищённое Bluetooth‑устройство хранит персональные ключи и позволяет управлять большим количеством криптоактивов одновременно. Благодаря мобильному приложению Ledger Live с данными удобно работать через смартфон. Криптокошелёк также можно подключить к компьютеру через USB и пользоваться программой на Windows, macOS или Linux.

Для безопасности всех операций кошелёк изолирован от компьютера и смартфона. Прибор работает под управлением операционной системы BOLOS и оснащён небольшим дисплеем, а также двумя кнопками для проверки и подтверждения транзакций.

Ключи надёжно защищены с помощью чипа, аналогичного тем, которые используются в банковских картах. На Ledger Nano X можно установить до 100 приложений одновременно. Кошелёк поддерживает более 1 000 различных криптовалют.

Цена: 14 990 рублей.

Nissan Micra Нервный #SDRTeam › Бортжурнал › Зарядное устройство для iPhone iPad iPod Android

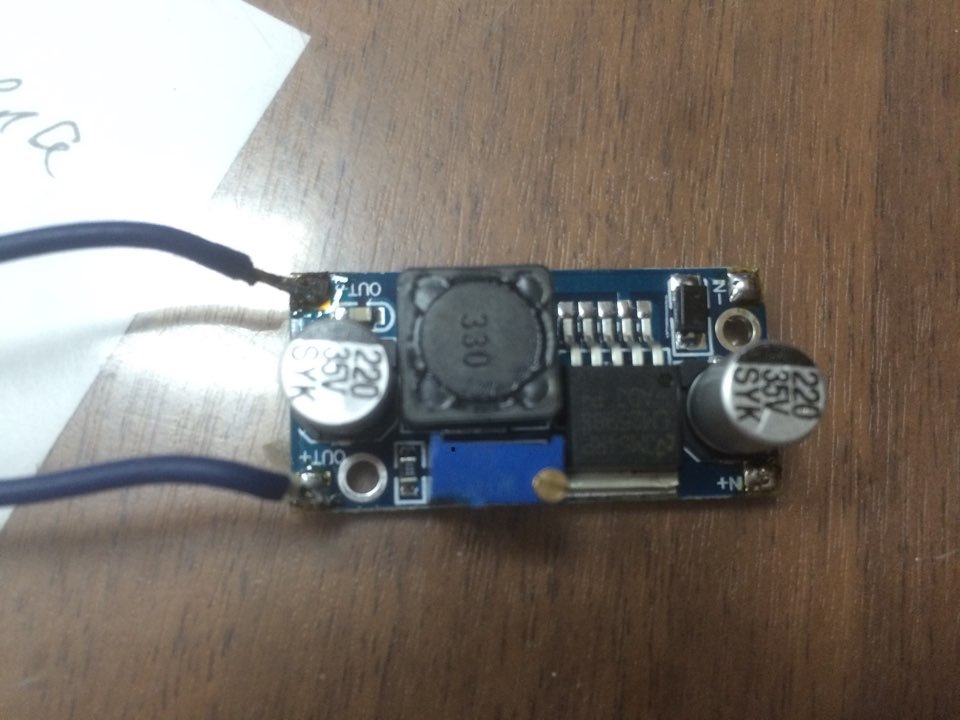

Сделал 2 зарядника для различных гаджетов на основе китайского преобразователя и юсб порта с материнки.

В usb, как известно, 4 контакта. По двум крайним идёт 0 и +5В, а вот со средними возможны 3 варианта:1) контакты в воздухе.Самый плохой вариант, Apple устройства вообще откажутся брать ток, андроиды либо поведут себя как Эппл, либо возьмут 300-500 mA, чего для современных гаджетов маловато. Тот же Alcatel hero при питании от такой зарядки в режиме навигатора разряжается чуть медленнее чем без оной.2) контакты замкнуты.Популярный вариант, андроиды в большинстве своём возьмут номинальный ток. Apple в теории напишет про использование несертифицированного устройства и будет брать какой то ток. Самсунги тоже должны брать ток3) на контакты поданы какие то потенциалы.Редко встречается правильно приготовленный самодельный зарядник, который бы дал точный уровень напряжения на средних контактах. Для Эппл потенциал на контактах должен быть таким: 0 2.0 2.7 5.0У самсунга свои потенциалы, но работать он должен и с вторым и третьим типом зарядок.

Сделал я второй и третий тип зарядок.Для начала настроил выходное напряжение на преобразователеПотом собрал макет из трёх переменных резисторов 1 кОм для подбора сопротивлений, потому как нет калькулятора для подбора двойного делителя напряженияСопротивления на память не вспомню, но кому надо будет- напишите, измерю

Дальше всё просто: берём smd резюки нужных номиналов и впаиваем прямо на ножки разъёма. Я для удобства снял заднюю стенку и весь монтаж сделал там.

Для зарядника второго типа не используем резюки, просто коротим средние ножки

Провод используем по своему усмотрению. Я взял 2*0,35 витую пару в экране. Экран с обеих сторон висит в воздухе.

Айфон и с первой, и со второй зарядки берет свой номинальный ток 1 А. Ругани на неродную зарядку не было.

Максимум по току у преобразователя заявлен 3А, но больше 1.8-2.0 А при 5В ждать от него не стоит.

Это дело можно упаковать в коробочку и кинуть куда то. Я буду врезать в пластик дополнительного стоп-сигнала и кину в пепельницу, поэтому провод сделал длиннее.

Источник

Как сделать беспроводную зарядку для телефона своими руками

Индукционное зарядное устройство своими руками Материалы и инструменты

Сначала посмотрим, какие материалы нам понадобятся, чтобы соорудить самодельную беспроводную зарядку для смартфона своими руками:

• Кусочек платы. Не очень большой, но достаточный для того, чтобы разместить на нём остальные элементы;
• Плёночный конденсатор. Его минимальная ёмкость должна составлять 0,33 мкФ, максимальная — 1 мкФ;
• Дроссель. Он должен иметь от 5 до 10 витков. Диаметр провода — примерно 1 мм;
• Два диода типа UF;
• 2 резистoра с номиналом до 1 Ватт;
• Два полевых высоковольтных транзистoра. Напряжение должно быть не меньше 10 Вольт;
• Припой;
• Паяльник.

Из чего состоит традиционное зарядное устройство

Прежде чем сделать зарядное устройство своими руками, рассмотрим из чего оно состоит и как действует. Есть коробочка (плата), на которой будем делать генератор. К нему присоединён передающий контур. Он воздействует на приёмный контур. На первичном контуре возникает высокочастотное поле. Это напряжение с помощью индукции передаётся на вторичный контур. Там оно выпрямляется и сглаживается конденсатором, потом стабилизируется до 5 Вольт в узле стабилизации.

Делаем передатчик (генератор) своими руками: описание схемы

Для начала — схема беспроводного зарядного устройства для телефона, которое мы будем делать своими руками.

Передающий контур имеет две полуобмотки, которые соединены со средней точкой. Средняя точка идёт через дроссель к плюсу питания. К плюсу питания подключаются также ограничительные резистеры, которые идут к базам транзистеров. Диод идёт от базы одного транзистера к коллектору противоположного транзистера. То же самое со вторым диодом.

Коллектор идёт к концам обмотки. Для сооружения своими руками есть вариант без средней точки. Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу питания. Свободные выводы спустить на коллекторы каждого из транзисторов. Своими руками можно собрать и этот вариант, но элементы будут сильно нагреваться.

Мощность зависит от используемых элементов. Устройство, сделанное по этой схеме, можно сделать и послабее, и посильнее. Сконструировать по этой схеме беспроводную зарядку своими руками в 2 ампера в ваших силах.

Делаем своими руками катушку

Сначала смотаем своими руками контур. Необязательно делать его очень аккуратным. Можно использовать кусок пластика диаметром 5-10 см или пальцы.

Берём один длинный провод. Складываем его пополам. Выпрямляем.

На пальцы или пластик наматываем 5 витков.

Теперь закрепляем сами витки по всей окружности с помощью клея или скотча.

У нас остаётся три кончика. Один со сгибом. Отрезаем этот сгиб. Теперь у нас 4 кончика. Чистим их.

Нам нужно будет подключить либо конец первой обмотки к началу второй, либо начало первой обмотки к концу второй. Чтобы проверить, что к чему подключать, используем мультиметр.

Мультиметр переводим в режим проверки диода. Подсоединяем мультиметр к каждому кончику одновременно с обоих концов. Мы видим, что при подключении к одним кончикам мультиметр реагирует, а при подключении к другим — нет. Эти кончики должны находиться с разных сторон. Их мы должны скрутить друг с другом и запаять. Это средняя точка. Оставшиеся кончики — две коллекторные обмотки, которые идут к транзисторам. Теперь мы готовы собрать зарядку своими руками.

Собираем всё вместе своими руками

Чтобы собрать устройство своими руками, берём припой, паяльник и плату. Припаиваем сначала два транзистора.

После этого припаиваем диоды.

К ним — резисторы. Один кончик — к диодам, другой — к плате.

Теперь припаиваем своими руками контур. Мы смотали его раньше. Теперь нужно залудить две его обмотки и присоединить к схеме.

Приёмник

Приемник беспроводной зарядки своими руками делать, как правило, не решаются, так как здесь уже нужно лезть в телефон. Довольно грубый отдельный приёмник можно сделать своими руками только для того, чтобы проверить, работает ли передатчик. В приёмнике, сделанном своими руками, диод желательно использовать тоже UF.

Конденсатор ёмкостью 47-100 мкФ. Рабочее напряжение — 25 вольт. Второй конденсатор можно использовать на 10-16 Вольт. Ёмкость — 47 мкФ. Контур у приёмника, сделанного своими руками, — также 10 витков. Диаметр провода — 0,75 мм.

В написанной инструкции разобраться сложнее, чем следовать показанным действиям. Мы прилагаем видео о том, как сделать беспроводную зарядку для телефона своими руками.

Процесс изготовления

Начать изготовление самодельного устройства лучше с передающей части. Таймер с обвязкой можно разместить на кусочке монтажной платы, а если есть навыки – можно изготовить печатную плату. Там же надо расположить транзистор, но лучше сразу предусмотреть для него место под небольшой радиатор. В процессе работы ключевой элемент может заметно нагреваться.

Передающую катушку лучше сделать плоской – это лучше с точки зрения КПД передачи энергии. Для ее изготовления потребуется медный провод в лаковой изоляции. Ориентироваться надо на толщину около 1 мм. Чем толще провод, тем меньше потери, но тем больше габариты катушки при том же количестве витков. А их надо намотать около 25. Витки катушки укладывают на плоскость (удобно использовать коробочку для компьютерного компакт-диска) и заливают эпоксидным компаундом (хотя это не обязательно, но заливка придаст конструкции прочность).

Выводы зачищаются и припаиваются согласно схеме. На этом сборка передатчика закончена.

Возможная конструкция передающей части

Перед сборкой приемной части надо определить, уместится ли узел внутри телефона или планшета, а если уместится – то как его там расположить и закрепить.

Возможное размещение приемной — на внутренней части крышки

Если возникнут неразрешимые проблемы, можно собрать приемник по упрощенной схеме, но в этом случае имеется недостаток – выходное напряжение не будет стабилизировано. Это может быть вредно для аккумулятора. Лучше добавить к такой схеме стабилитрон (параллельно выходу) на напряжение около 5 вольт, если позволит место.

Упрощенная схема приемной части

Катушка приемника содержит те же 25 витков, но более тонкого провода. Его толщина должна быть 0,3..0,4 мм, иначе катушку в корпус не уместить. Конструкция приемной катушки также должна быть плоской.

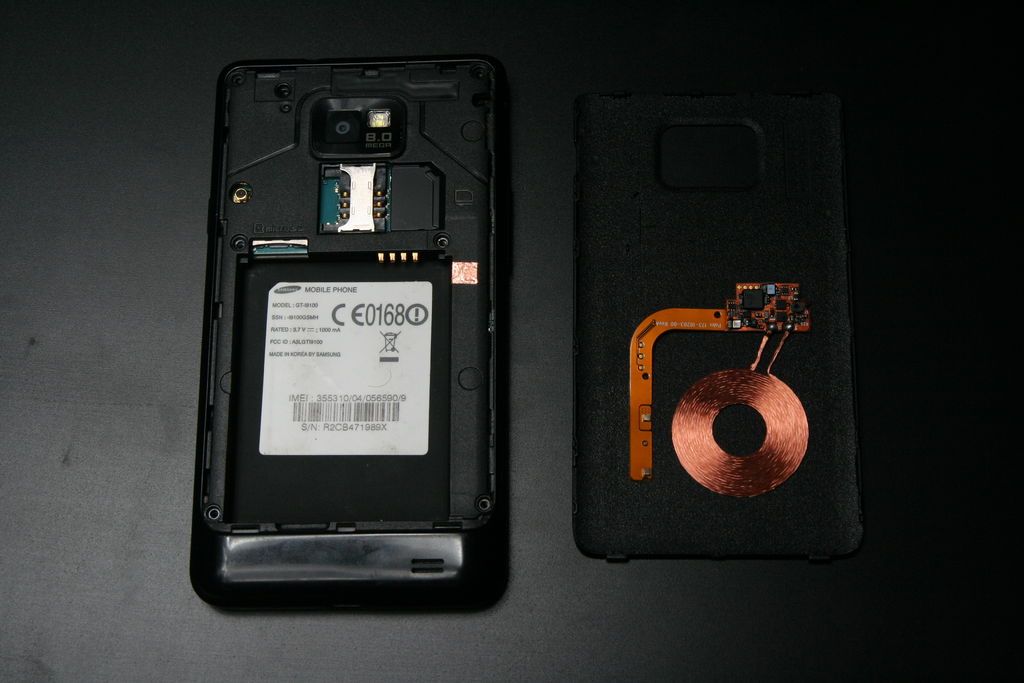

Другой вариант размещения приемной части внутри телефона

Что-то новое? Нет, давно известное «старое»

Впервые увидев беспроводную зарядку, я подумал, что производители сделали прорыв, открыв какую-то новую технологию. Благо есть Интернет, который поведал мне правду. На самом деле, появления беспроводной передачи энергии стало возможным благодаря открытию закона Андре Мари Ампером, который доказал, что электрический ток производит магнитное поле.

[product_partner img=»https://w-charger.anyshop.pro/images/complit-min.jpg» text=»Универсальная беспроводная зарядка» link=»https://tolkopolezno.ru/pxMPv1?sub_id_1=кнопка1″]

А случилось это, на минуточку, почти 200 лет назад. В последующие годы ряд ученых подтвердили существование электромагнитных волн, а Никола Тесла посвятил годы своей жизни изучению возможности передачи энергии на расстоянии. Посредством электромагнитной индукции физик сумел на расстоянии зажечь лампу накаливания.

Стандарт Qi

Конечно же, беспроводная передача энергии была интересна многим сферам человеческой жизни, но долгое время не выходила за стены лабораторий. Уже в нынешнем столетии компании, которые занимаются разработкой потребительской электроники (планшеты, смартфоны), стали проявлять инициативы по созданию беспроводных зарядок. Огромный вклад внес Консорциум беспроводной электромагнитной энергии (Wireless Power Consortium), разработавший стандарт Qi («Ци») для малых токов.

Принцип работы беспроводной зарядки по стандарту Qi

Ну, уже из названия устройства становится понятно, что для передачи энергии гаджету не требуется подключения проводов. Принцип работы очень прост. Зарядное устройство получает встроенную катушку (медную), которая берет на себя роль создателя и передатчика электромагнитного поля уже на катушку-приемник, уложенной в смартфоне (может быть над батареей или задней крышкой). Электромагнитное излучение возникает в момент, когда мобильный телефон с приемником оказывается в непосредственной близости с передатчиком (обычно около 4 сантиметров). Затем за дело берутся конденсаторы и выпрямитель (маломощный полупроводниковый диод), которые и обеспечивают аккумулятор энергией.

Значит, я смогу сделать беспроводную зарядку своими руками?

Инструкция: как сделать беспроводную зарядку для телефона своими руками

Весь процесс можно поделить на две части: изготовление передатчика и приемника. Первый компонент получится отдельным устройством, а второй будет установлен в телефон.

Схема беспроводной зарядки очень проста, состоит из двух катушек (передатчик и приемник), а также транзистора и резистора.

Устройство передатчика:

Теперь переходим к изготовлению приемника:

Для многих пользователей, я думаю, лишним не будет видео о том, как сделать своими руками беспроводную зарядку. Поэтому, вот, держите:

Шаг 6: Прокладываем фольгу (или проводку)

Показать еще 6 изображений

Вы можете увидеть на фотографиях, что моя система состоит из 3 отдельных частей, которые соединяются контактами. Я сделал это, потому что, как я упоминал ранее, я хотел, чтобы все отдельные части оставались отдельными.

На самом устройстве — провод соединяет + на USB (через керамический конденсатор, который вы можете видеть на фотографии) и медную фольгу, которая служит контактом для следующей части.

На заднем корпусе — однослойная медная фольга, идущая от верхней части динамика (то есть контакт, который соединяет первую часть) с верхним правым углом батарейного отсека — это единственная часть, видимая снаружи устройства, и это будет контакт для следующей части.

На задней крышке — пара кусков медной фольги, идущих от проводов зарядной катушки к их соответствующим контактным пинам (часть фольги, торчащая из батарейного и заземленная пластина, которая удерживает SIM-карту на месте — это наша земля)

На самом деле неважно, как вы это делаете, просто убедитесь, что устройство правильно закрывается и что вы не замыкаете никакие элементы

Принцип работы беспроводной зарядки для телефона

К сожалению, современные модели представленных устройств передачи тока по эфиру имеют некоторые недостатки. Но удобство применения такого оборудования позволяет закрыть глаза на его минусы. Собственно, весь процесс зарядки заключается в помещении мобильного устройства рядом или на специальную платформу – передатчик. Конечно же, телефон, планшет, смарт–часы, ноутбук или иное конечное перемещаемое устройство должны быть оборудованы соответствующим клиентским получателем тока по воздуху.

Зарядка телефона по воздуху: один из вариантов исполнения

Топовый ценовой сегмент устройств уже, скорее всего, содержит в своей конструкции встроенный приемник индукционных сигналов одного из распространенных стандартов – Qi, PMA и AirFuel, а соответствующий передатчик можно приобрести уже в сборе, или отдельно, а также он, бывает, что поставляется вместе с мобильным оборудованием. Есть и проприетарные, закрытые стандарты беспроводной зарядки, которые используются, к примеру, фирмой Samsung для своих продуктов.

Но основная разница состоит не в принципе передачи – используется всегда физический эффект электромагнитной индукции, – а в частоте переменного тока на выходе передатчика. Стандарт Qi, который разрабатывается концерном компаний по использованию беспроводной энергии WPC, характерен этим параметром излучателей в пределах 100-205 кГц. PMA, производимый одноименной компанией, применяет для передачи тока диапазон 277-357 кГц.

Хоть он и проиграл конкурентную борьбу с QI, многие производители оставляют возможность его использования в своих устройствах беспроводной зарядки, или гибридным образом оба стандарта, или конкретно одного PMA.

Гибридное беспроводное зарядное устройство

После падения технологии PMA фирма, его ранее производящая, объединила свои усилия с более чем 200 компаниями, входящими в концерн WPC. Результатом стала разработка нового стандарта AirFuel, который подразумевает подключение передающих катушек, выполняющих роль антенн, на резонансных частотах, что позволило увеличить расстояние приема и общий КПД системы зарядки.

Передача тока по воздуху

Вопросом, как сделать беспроводную зарядку или передачу питания различным устройствам по воздуху, задавались люди еще более 200 лет назад. Конечно, тогда не было аккумуляторов, но существовали их прообразы – лейденские банки. Поэтому и вопрос их подзарядки или непосредственного снабжения энергией устройств-потребителей без использования проводов и поднимался.

Еще в XIX веке, родоначальник всей электрической физики – Андре Ампер, от имени которого и получала название единица измерения силы тока, открыл физическое явление электромагнитной индукции.

Основные его труды в этом направлении связаны с наблюдением за опытами. Им было замечено, что есть взаимосвязь, при возникновении электромагнитного поля в двух рядом расположенных проволочных катушках. Если подать ток в одну, то и во второй будет наблюдаться возникновение тока на концах ее проводников и общего магнитного эффекта. Было установлено, путем проведенных экспериментов, что мощность электромагнитной индукции сильно падает при увеличении расстояния между обмотками.

Тот самый Андре-Мари Ампер

Спустя почти 100 лет, работы Ампера были продолжены гением своего времени – Николой Тесла, который изучал передачу высокочастотных токов по воздуху и проектировал различные устройства их приема, с использованием такой технологии.

Постепенно физические принципы, лежащие в основе приборов обмена питанием через эфир, были подзабыты и не использовались. Слишком высоки затраты мощности передаваемого тока, малы расстояния, сложно производство принимающего и передающего оборудования на большие дистанции.

Второе дыхание технология получила с развитием носимых гаджетов и необходимостью их постоянной подзарядки. Аккумуляторы мобильных устройств имеют конечную емкость, весьма невеликую из-за своего размера, в то же время, внутренняя начинка сотовых телефонов, планшетов, «умных» часов и прочих мобильных устройств становится все более «жадной» к потреблению, что и приводит к необходимости постоянного подключения источника тока.

Декор предметов Макраме Красивые оплетенные наушники Пряжа

Вот такие вот радостные наушники у меня есть))

Вот по такому принципу обвязваются наушники) То, что розовым — ваш провод) Просто зактепляете никтку узелком и начинаете делать узелки)

Я обматывала пряжей «ирис», он тонкая, думаю это идеальный вариант) Так же можно мулине) Шерстью я думаю будет толстовато)

Так же можно во время плетения вставлять бусинки)

Ну, я думаю, тут все понятно и без объяснений) Если возникают вопросы — обращайтесь)

Я вчера искала в интернете, как это делать, искала довольно долго, а вы выложили схемку сегодня?! Я в шоке Плету так же цветами радуги, но нитками мулине, и я собираюсь оплетать шнур полностью)

Это мои вторые оплетеные, первые были растаманских цветов (красный-желтый-зеленый черный) и тоже полностью оплетены) А на этих меня просто уже не хватило до конца сделать)

Великолепная работа, теперь знаю что дарить милому, вместе с Тардисом)

Источник

Плюсы и минусы самодельной беспроводной зарядки

Устройство для восполнения заряда телефона или планшета без проводов, изготовленное своими руками, при условии соблюдения следующей инструкции и аккуратности домашнего мастера имеет свои достоинства и недостатки. Чтобы понять, имеет ли смысл вообще приступать к сборке, нужно внимательно ознакомиться с первыми и вторыми — и решить, насколько возможность обойтись без шнура компенсирует затраченные время и усилия.

Преимущества самодельной беспроводной зарядки:

1. Дешевизна. Если приличное заводское устройство стоит от 40 долларов, то на запчасти, необходимые для сборки передатчика и приёмника своими руками, придётся потратить в минимальной комплектации вдвое меньше. Совсем обойтись без расходов, само собой, не получится: пользователь вынужден будет приобрести медную проволоку, транзистор и диод — с большой вероятностью дома у него их не сыщется.
2. Удобство. Зарядка батареи телефона с помощью стандартного проводного устройства всё ещё остаётся самым надёжным и безопасным вариантом, однако многих владельцев мобильных устройств раздражает само наличие шнура. С беспроводной зарядкой, как несложно догадаться, такой проблемы не возникнет — кабель нужен будет только для подключения катушки-передатчика.
3. Возможность поэкспериментировать. Если обладателю мобильного телефона не терпится проверить свои навыки намотки и пайки, а просто заменить вышедший из строй разъём в телефоне кажется скучным, самое время приступить к работе — создание беспроводной зарядки поможет занять один-два вечера и гарантированно избавит от скуки.

Недостатки беспроводной зарядки, сделанной своими руками:

1. Малая «зона покрытия». Самое лучшее самодельное устройство сможет заряжать телефон, находящийся на расстоянии четырёх-пяти сантиметров от катушки-индуктора. Даже для заводских моделей «диапазон» не превышает двадцати сантиметров — и уже поэтому стандартный зарядник с проводом, имеющим длину до полутора метров, гораздо более удобен.
2. Электромагнитные помехи. Это явление действительно существует и, поскольку беспроводная зарядка неминуемо создаёт сильное магнитное поле, негативно сказывается на окружающих устройствах. Конечно, оно не «убьёт» флешку и не приведёт в негодность оптический диск, а вот существенно ухудшить качество звука, выдаваемого чувствительными динамиками, может легко. Кроме того, нельзя исключать индивидуального воздействия на человеческий организм, самым часто проявляющимся признаком которого является головная боль.
3. Сложность сборки. Сделать беспроводную зарядку своими руками — это не наклеить защитное стекло: владельцу телефона придётся повозиться, не имея никаких гарантий, что в итоге получится рабочее и безопасное для аппарата устройство. При несоблюдении приведённой ниже инструкции, использовании «неправильных» элементов и просто несчастливой случайности в лучшем случае не будет работать зарядка; в худшем — и сам аппарат.
4. Необходимость искать запчасти. Если с приобретением медной проволоки (а стальная не подойдёт) проблем не предвидится, то за транзистором и диодом придётся обращаться в специализированный магазин, а то и выписывать их через Интернет. Пользователь, которого не пугают сложности, может действовать именно так; если же главное — комфорт и безопасность любимого телефона, разумнее будет приобрести беспроводную зарядку от любого производителя.
